變頻器
IP20/IP40 機種
單相 115 V(無內建 EMC 濾波器) |
|||||
框架(Frame) |
A |
C |
|||
適用馬達功率(kW) |
0.2 |
0.4 |
0.75 |
||
適用馬達功率(HP) |
1/4 |
1/2 |
1 |
||
輸出 |
重載 |
額定輸出電流(A) |
1.6 |
2.5 |
4.8 |
—般負載 |
額定輸出電流(A) |
1.8 |
2.7 |
5.5 |
|
輸入 |
額定電壓/頻率 |
單相AC 100V~120V (-15%~+10%)•50/60Hz |
|||
操作電壓範圍 |
85~132V |
||||
容許電源頻率變動範圍 |
47 ~63 Hz |
||||
載波頻率(kHz) |
2~15 kHz (預設4 kHz) |
||||
剎車晶體 |
內建 |
||||
DC reactor |
選購 |
||||
AC reactor |
選購 |
||||
冷卻方式 |
自然風冷 |
強制風冷 |
|||
尺寸(Size): WxH (mm) |
68x128 |
87x157 |
|||
尺寸(Size): D (mm) |
96 |
125 |
152 |
單相 230 V(內建 EMC 濾波器) |
|||||||
框架(Frame) |
B |
C |
|||||
適用馬達功率(kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
||
適用馬達功率(HP) |
1/4 |
1/2 |
1 |
2 |
3 |
||
輸出 |
重載 |
額定輸出電流(A) |
1.6 |
2.8 |
4.8 |
7.5 |
11 |
—般負載 |
額定輸出電流(A) |
1.8 |
3.2 |
5 |
8.5 |
12.5 |
|
輸入 |
額定電壓/頻率 |
單相AC 200V~240V (-15%~+10%)•50/60Hz |
|||||
操作電壓範圍 |
170~265V |
||||||
容許電源頻率變動範圍 |
47 ~63 Hz |
||||||
載波頻率(kHz) |
2~15 kHz (預設4 kHz) |
||||||
剎車晶體 |
內建 |
||||||
DC reactor |
選購 |
||||||
AC reactor |
選購 |
||||||
冷卻方式 |
自然風冷 |
強制風冷 |
|||||
尺寸(Size): WxH (mm) |
72x142 |
87x157 |
|||||
尺寸(Size): D (mm) |
159 |
179 |
|||||
單相 230 V(無內建 EMC 濾波器) |
|||||||
框架(Frame) |
A |
B |
C |
||||
冷卻方式 |
自然風冷 |
強制風冷 |
|||||
尺寸(Size): WxH (mm) |
68x128 |
68x128 |
72x142 |
87x157 |
|||
尺寸(Size): D (mm) |
96 |
125 |
143 |
152 |
三相 230 V(無內建 EMC 濾波器) |
||||||||||||
框架(Frame) |
A |
B |
C |
D |
E |
F |
||||||
適用馬達功率(kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7/4 |
5.5 |
7.5 |
11 |
15 |
||
適用馬達功率(HP) |
1/4 |
1/2 |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
||
輸出 |
重載 |
額定輸出電流(A) |
1.6 |
2.8 |
4.8 |
7.5 |
11 |
17 |
25 |
33 |
49 |
65 |
—般負載 |
額定輸出電流(A) |
1.8 |
3.2 |
5 |
8 |
12.5 |
19.5 |
27 |
36 |
51 |
69 |
|
輸入 |
額定電壓/頻率 |
三相AC 200V~240V (-15%~+10%)•50/60Hz |
||||||||||
操作電壓範圍 |
170~265V |
|||||||||||
容許電源頻率變動範圍 |
47~ 63Hz |
|||||||||||
載波頻率(kHz) |
2~15 kHz (預設4 kHz) |
|||||||||||
剎車晶體 |
內建 |
|||||||||||
DC reactor |
選購 |
|||||||||||
AC reactor |
選購 |
|||||||||||
冷卻方式 |
自然風冷 |
強制風冷 |
||||||||||
尺寸(Size): WxH (mm) |
68x128 |
72x142 |
87 x157 |
109 x207 |
130 x250 |
175 x300 |
||||||
尺寸(Size): D (mm) |
96 |
110 |
143 |
143 |
152 |
154 |
185 |
192 |
三相 460 V(內建 EMC 濾波器) |
|||||||||||||
框架(Frame) |
B |
C |
D |
E |
F |
||||||||
適用馬達功率(kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7/4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
||
適用馬達功率(HP) |
1/2 |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
||
輸出 |
重載 |
額定輸出電流(A) |
1.5 |
2.7 |
4.2 |
5.5 |
9 |
13 |
17 |
25 |
32 |
38 |
45 |
—般負載 |
額定輸出電流(A) |
1.8 |
3 |
4.6 |
6.5 |
10.5 |
15.7 |
20.5 |
28 |
36 |
41.5 |
49 |
|
輸入 |
額定電壓/頻率 |
三相AC 380V~480V (-15%~+10%)•50/60Hz |
|||||||||||
操作電壓範圍 |
323~528V |
||||||||||||
容許電源頻率變動範圍 |
47~63Hz |
||||||||||||
載波頻率(kHz) |
2~15 kHz (預設4 kHz) |
||||||||||||
剎車晶體 |
內建 |
||||||||||||
DC reactor |
選購 |
||||||||||||
AC reactor |
選購 |
||||||||||||
冷卻方式 |
強制風冷 |
||||||||||||
尺寸(Size): WxH (mm) |
72 x142 |
87 x157 |
109 x207 |
130 x250 |
175 x300 |
||||||||
尺寸(Size): D (mm) |
159 |
179 |
187 |
219 |
244 |
||||||||
三相 460 V(無內建 EMC 濾波器) |
|||||||||||||
框架(Frame) |
A |
B |
C |
D |
E |
F |
|||||||
冷卻方式 |
自然風冷 |
強制風冷 |
|||||||||||
尺寸(Size): WxH (mm) |
68x128 |
72x142 |
87 x157 |
109 x207 |
130 x250 |
175 x300 |
|||||||
尺寸(Size): D (mm) |
129 |
143 |
143 |
152 |
154 |
185 |
192 |
三相 575 V(無內建 EMC 濾波器) |
||||||||
框架(Frame) |
A |
B |
C |
D |
||||
適用馬達功率(kW) |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
||
適用馬達功率(HP) |
1 |
2 |
3 |
5 |
7.5 |
10 |
||
輸出 |
重載 |
額定輸出電流(A) |
1.7 |
3 |
4.2 |
6.6 |
9.9 |
12.2 |
—般負載 |
額定輸出電流(A) |
2.1 |
3.6 |
5 |
8 |
11.5 |
15 |
|
輸入 |
額定電壓/頻率 |
三相AC 500V~600V (-15%~+10%)•50/60Hz |
||||||
操作電壓範圍 |
425~660V |
|||||||
容許電源頻率變動範圍 |
47~63Hz |
|||||||
載波頻率(kHz) |
2~15 kHz (預設4 kHz) |
|||||||
剎車晶體 |
內建 |
|||||||
DC reactor |
選購 |
|||||||
AC reactor |
選購 |
|||||||
冷卻方式 |
自然風冷 |
強制風冷 |
||||||
尺寸(Size): WxH (mm) |
68 x128 |
72 x142 |
87 x157 |
109 x207 |
||||
尺寸(Size): D (mm) |
143 |
143 |
152 |
154 |

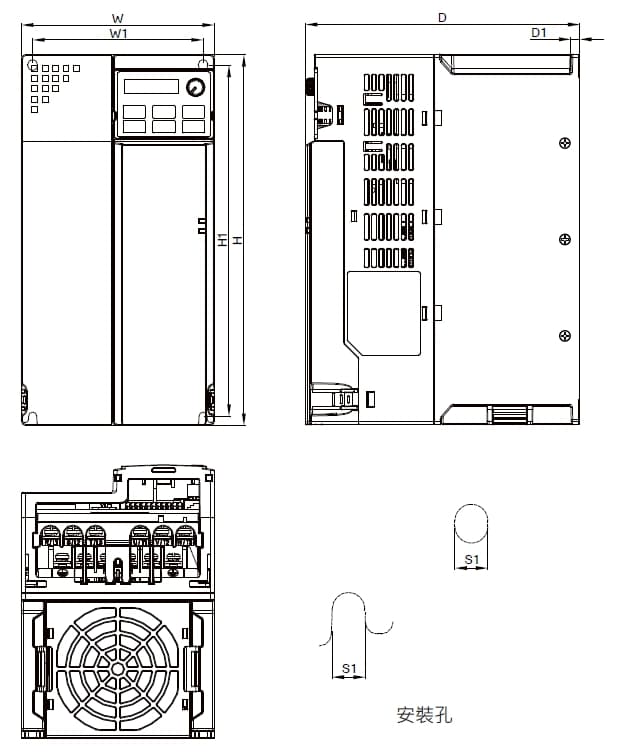

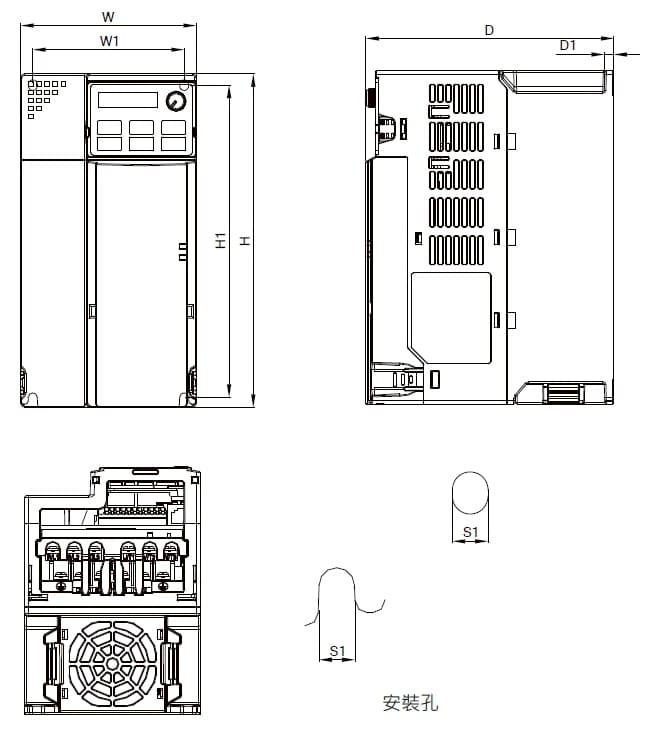

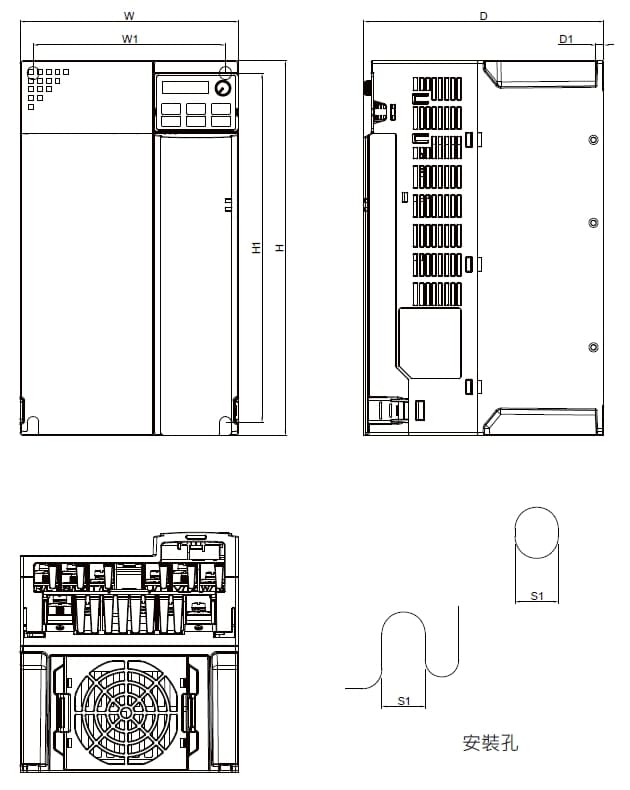

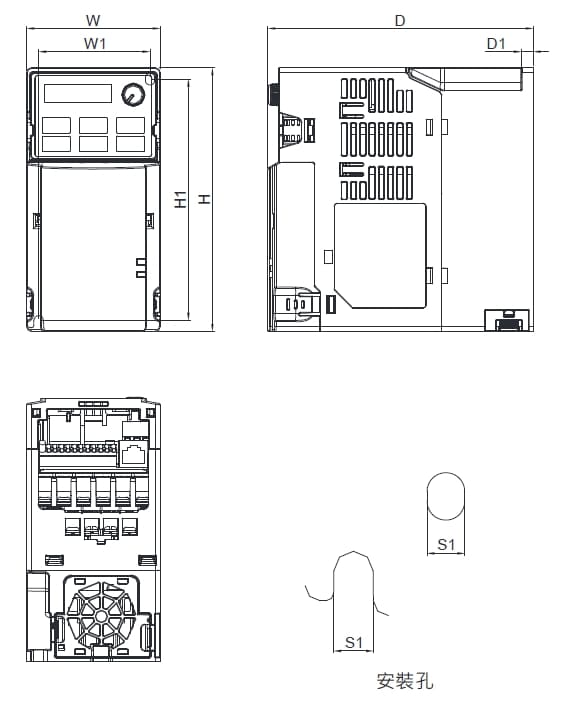

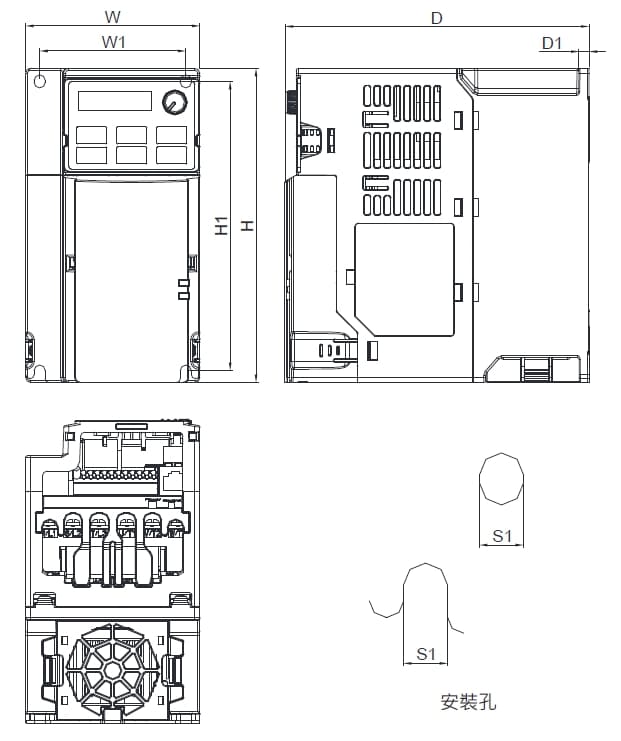

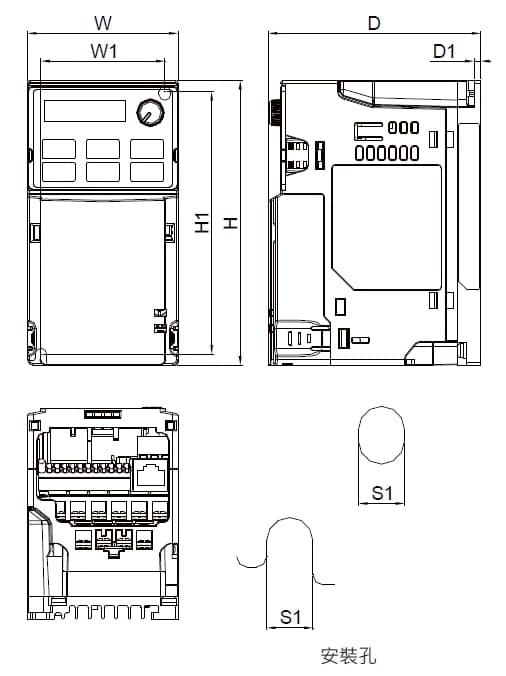

IP20/IP40 機種外觀尺寸
框號 A
型號 |
||||
框號A1 |
框號A2 |
框號A3 |
框號A4 |
框號A5 |
VFD1A6MS11ANSAA VFD1A6MS11ENSAA VFD1A6MS21ANSAA VFD1A6MS21ENSAA VFD1A6MS23ANSAA VFD1A6MS23ENSAA |
VFD2A8MS23ANSAA VFD2A8MS23ENSAA
|
VFD2A5MS11ANSAA VFD2A5MS11ENSAA VFD2A8MS21ANSAA VFD2A8MS21ENSAA
|
VFD1A5MS43ANSAA VFD1A5MS43ENSAA
|
VFD4A8MS23ANSAA VFD4A8MS23ENSAA VFD2A7MS43ANSAA VFD2A7MS43ENSAA VFD1A7MS53ANSAA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
A1 |
mm |
68.0 |
128.0 |
96.0 |
56.0 |
118.0 |
3.0 |
5.2 |
inch |
2.68 |
5.04 |
3.78 |
2.20 |
4.65 |
0.12 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
A2 |
mm |
68.0 |
128.0 |
110.0 |
56.0 |
118.0 |
3.0 |
5.2 |
inch |
2.68 |
5.04 |
4.33 |
2.20 |
4.65 |
0.12 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
A3 |
mm |
68.0 |
128.0 |
125.0 |
56.0 |
118.0 |
3.0 |
5.2 |
inch |
2.68 |
5.04 |
4.92 |
2.20 |
4.65 |
0.12 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
A4 |
Mm |
68.0 |
128.0 |
129.0 |
56.0 |
118.0 |
3.0 |
5.2 |
inch |
2.68 |
5.04 |
5.08 |
2.20 |
4.65 |
0.12 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
A5 |
Mm |
68.0 |
128.0 |
143.0 |
56.0 |
118.0 |
3.0 |
5.2 |
inch |
2.68 |
5.04 |
5.63 |
2.20 |
4.65 |
0.12 |
0.20 |
框號B
型號 |
||||
框號B1 |
框號B2 |
框號B3 |
||
標準機種: VFD7A5MS23ANSAA VFD7A5MS23ENSAA VFD4A2MS43ANSAA VFD4A2MS43ENSAA VFD3A0MS53ANSAA
|
高速機種: VFD7A5MS23ANSHA VFD7A5MS23ENSHA VFD4A2MS43ANSHA VFD4A2MS43ENSHA
|
標準機種: VFD4A8MS21ANSAA VFD4A8MS21ENSAA
|
標準機種: VFD1A6MS21AFSAA VFD2A8MS21AFSAA VFD4A8MS21AFSAA VFD1A5MS43AFSAA VFD2A7MS43AFSAA VFD4A2MS43AFSAA |
高速機種: VFD4A2MS43AFSHA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
B1 |
mm |
72.0 |
142.0 |
143.0 |
60.0 |
130.0 |
6.4 |
5.2 |
inch |
2.83 |
5.59 |
5.63 |
2.36 |
5.12 |
0.25 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
B2 |
mm |
72.0 |
142.0 |
143.0 |
60.0 |
130.0 |
3.0 |
5.2 |
inch |
2.83 |
5.59 |
5.63 |
2.36 |
5.12 |
0.12 |
0.20 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
B3 |
mm |
72.0 |
142.0 |
159.0 |
60.0 |
130.0 |
4.3 |
5.2 |
inch |
2.83 |
5.59 |
6.26 |
2.36 |
5.12 |
0.17 |
0.20 |
框號C
型號 |
|||||
框號C1 |
框號C2 |
||||
標準機種: VFD4A8MS11ANSAA VFD7A5MS21ANSAA VFD11 AMS21ANSAA VFD11AMS23ANSAA VFD17AMS23ANSAA VFD5A5MS43ANSAA VFD9A0MS43ANSAA VFD4A2MS53ANSAA |
VFD4A8MS11ENSAA VFD7A5MS21ENSAA VFD11AMS21ENSAA VFD11AMS23ENSAA VFD17AMS23ENSAA VFD5A5MS43ENSAA VFD9A0MS43ENSAA VFD6A6MS53ANSAA |
高速機種: VFD7A5MS21ANSHA VFD11AMS21ANSHA VFD11 AMS23ANSHA VFD17AMS23ANSHA VFD5A5MS43ANSHA VFD9A0MS43ANSHA
|
VFD7A5MS21ENSHA VFD11AMS21ENSHA VFD11 AMS23ENSHA VFD17AMS23ENSHA VFD5A5MS43ENSHA VFD9A0MS43ENSHA
|
標準機種: VFD7A5MS21AFSAA VFD11AMS21AFSAA VFD5A5MS43AFSAA VFD9A0MS43AFSAA
|
高速機種: VFD7A5MS21AFSHA VFD11AMS21AFSHA VFD5A5MS43AFSHA VFD9A0MS43AFSHA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
C1 |
mm |
8.70 |
157.0 |
152.0 |
73.0 |
144.5 |
5.0 |
5.5 |
inch |
3.43 |
6.18 |
5.98 |
2.87 |
5.69 |
0.20 |
0.22 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
C2 |
mm |
8.70 |
157.0 |
179.0 |
73.0 |
144.5 |
5.0 |
5.5 |
inch |
3.43 |
6.18 |
7.05 |
2.87 |
5.69 |
0.20 |
0.22 |
框號D
型號 |
|||
框號D1 |
框號D2 |
||
標準機種: VFD25AMS23ANSAA VFD25AMS23ENSAA VFD13AMS43ANSAA VFD13AMS43ENSAA VFD17AMS43ANSAA VFD17AMS43ENSAA VFD9A9MS53ANSAA |
高速機種: VFD25AMS23ANSHA VFD25AMS23ENSHA VFD13AMS43ANSHA VFD13AMS43ENSHA VFD17AMS43ANSHA VFD17AMS43ENSHA VFD12AMS53ANSHA |
標準機種: VFD13AMS43AFSAA VFD17AMS43AFSAA
|
高速機種: VFD13AMS43AFSHA VFD17AMS43AFSHA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
D1 |
mm |
109.0 |
207.0 |
154.0 |
94.0 |
193.8 |
6.0 |
5.5 |
inch |
4.29 |
8.15 |
6.06 |
3.70 |
7.63 |
0.24 |
0.22 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
D2 |
mm |
109.0 |
207.0 |
187.0 |
94.0 |
193.8 |
6.0 |
5.5 |
inch |
4.29 |
8.15 |
7.36 |
3.70 |
7.63 |
0.24 |
0.22 |
框號E
框號E1 |
|
框號E2 |
|
標準機種: VFD33AMS23ANSAA VFD33AMS23ENSAA VFD49AMS23ANSAA VFD49AMS23ENSAA VFD25AMS43ANSAA VFD25AMS43ENSAA VFD32AMS43ANSAA VFD32AMS43ENSAA |
高速機種: VFD33AMS23ANSHA VFD33AMS23ENSHA VFD49AMS23ANSHA VFD49AMS23ENSHA VFD25AMS43ANSHA VFD25AMS43ENSHA VFD32AMS43ANSHA VFD32AMS43ENSHA |
標準機種: VFD25AMS43AFSAA VFD32AMS43AFSAA
|
高速機種: VFD25AMS43AFSHA VFD32AMS43AFSHA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
E1 |
mm |
130.0 |
250.0 |
185.0 |
115.0 |
236.8 |
6.0 |
5.5 |
inch |
5.12 |
9.84 |
7.83 |
4.53 |
9.32 |
0.24 |
0.22 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
E2 |
mm |
130.0 |
250.0 |
219.0 |
115.0 |
236.8 |
6.0 |
5.5 |
inch |
5.12 |
9.84 |
8.62 |
4.53 |
9.32 |
0.24 |
0.22 |
框號F
框號F1 |
|
框號F2 |
|
標準機種: VFD65AMS23ANSAA VFD65AMS23ENSAA VFD38AMS43ANSAA VFD38AMS43ENSAA VFD45AMS43ANSAA VFD45AMS43ENSAA |
高速機種: VFD65AMS23ANSHA VFD65AMS23ENSHA VFD38AMS43ANSHA VFD38AMS43ENSHA VFD45AMS43ANSHA VFD45AMS43ENSHA |
標準機種: VFD38AMS43AFSAA VFD45AMS43AFSAA
|
高速機種: VFD38AMS43AFSHA VFD45AMS43AFSHA
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
F1 |
mm |
175.0 |
300.0 |
192.0 |
154.0 |
279.5 |
6.5 |
8.4 |
inch |
6.89 |
11.81 |
7.56 |
6.06 |
11.00 |
0.26 |
0.33 |
|
框號 |
W |
H |
D |
W1 |
H1 |
D1 |
S1 |
|
F2 |
mm |
175.0 |
300.0 |
244.0 |
154.0 |
279.5 |
6.5 |
8.4 |
inch |
6.89 |
11.81 |
9.61 |
6.06 |
11.00 |
0.26 |
0.33 |
型號說明
訂購資訊
IP20 / IP40 標準機種 (0~599 Hz)
額定 |
框號 |
型號 |
內建 EMC 濾波器 |
IP40 機種 |
||
適用馬達功率 |
輸出電流 [A] |
|||||
[HP] |
[kW] |
|||||
115 V 單相 |
||||||
0.25 |
0.2 |
1.6 |
A |
VFD1A6MS11ANSAA |
- |
- |
VFD1A6MS11ENSAA |
- |
V |
||||
0.5 |
0.4 |
2.5 |
A |
VFD2A5MS11ANSAA |
- |
- |
VFD2A5MS11ENSAA |
- |
V |
||||
1 |
0.75 |
4.8 |
C |
VFD4A8MS11ANSAA |
- |
- |
VFD4A8MS11ENSAA |
- |
V |
||||
230 V 單相 |
||||||
1/4 |
0.2 |
1.6 |
A |
VFD1A6MS21ANSAA |
- |
- |
A |
VFD1A6MS21ENSAA |
- |
V |
|||
B |
VFD1A6MS21AFSAA |
V |
- |
|||
0.5 |
0.4 |
2.8 |
A |
VFD2A8MS21ANSAA |
- |
- |
A |
VFD2A8MS21ENSAA |
- |
V |
|||
B |
VFD2A8MS21AFSAA |
V |
- |
|||
1 |
0.75 |
4.8 |
B |
VFD4A8MS21ANSAA |
- |
- |
VFD4A8MS21AFSAA |
V |
- |
||||
VFD4A8MS21ENSAA |
- |
V |
||||
2 |
1.5 |
7.5 |
C |
VFD7A5MS21ANSAA |
- |
- |
VFD7A5MS21AFSAA |
V |
- |
||||
VFD7A5MS21ENSAA |
- |
V |
||||
3 |
2.2 |
11.0 |
C |
VFD11AMS21ANSAA |
- |
- |
VFD11AMS21AFSAA |
V |
- |
||||
VFD11AMS21ENSAA |
- |
V |
||||
230 V 三相 |
||||||
0.25 |
0.2 |
1.6 |
A |
VFD1A6MS23ANSAA |
- |
- |
VFD1A6MS23ENSAA |
- |
V |
||||
0.5 |
0.4 |
2.8 |
A |
VFD2A8MS23ANSAA |
- |
- |
VFD2A8MS23ENSAA |
- |
V |
||||
1 |
0.75 |
4.8 |
A |
VFD4A8MS23ANSAA |
- |
- |
VFD4A8MS23ENSAA |
- |
V |
||||
2 |
1.5 |
7.5 |
B |
VFD7A5MS23ANSAA |
- |
- |
VFD7A5MS23ENSAA |
- |
V |
||||
3 |
2.2 |
11.0 |
C |
VFD11AMS23ANSAA |
- |
- |
VFD11AMS23ENSAA |
- |
V |
||||
5 |
3.7 / 4 |
17.0 |
C |
VFD17AMS23ANSAA |
- |
- |
VFD17AMS23ENSAA |
- |
V |
||||
7.5 |
5.5 |
25.0 |
D |
VFD25AMS23ANSAA |
- |
- |
VFD25AMS23ENSAA |
- |
V |
||||
10 |
7.5 |
33.0 |
E |
VFD33AMS23ANSAA |
- |
- |
VFD33AMS23ENSAA |
- |
V |
||||
15 |
11 |
49.0 |
E |
VFD49AMS23ANSAA |
- |
- |
VFD49AMS23ENSAA |
- |
V |
||||
20 |
15 |
65.0 |
F |
VFD65AMS23ANSAA |
- |
- |
VFD65AMS23ENSAA |
- |
V |
||||
460 V 三相 |
||||||
0.5 |
0.4 |
1.5 |
A |
VFD1A5MS43ANSAA |
- |
- |
A |
VFD1A5MS43ENSAA |
- |
V |
|||
B |
VFD1A5MS43AFSAA |
V |
- |
|||
1 |
0.75 |
2.7 |
A |
VFD2A7MS43ANSAA |
- |
- |
A |
VFD2A7MS43ENSAA |
- |
V |
|||
B |
VFD2A7MS43AFSAA |
V |
- |
|||
2 |
1.5 |
4.2 |
B |
VFD4A2MS43ANSAA |
- |
- |
VFD4A2MS43ENSAA |
- |
V |
||||
VFD4A2MS43AFSAA |
V |
- |
||||
3 |
2.2 |
5.5 |
C |
VFD5A5MS43ANSAA |
- |
- |
VFD5A5MS43ENSAA |
- |
V |
||||
VFD5A5MS43AFSAA |
V |
- |
||||
5 |
3.7 / 4 |
9.0 |
C |
VFD9A0MS43ANSAA |
- |
- |
VFD9A0MS43ENSAA |
- |
V |
||||
VFD9A0MS43AFSAA |
V |
- |
||||
7.5 |
5.5 |
13.0 |
D |
VFD13AMS43ANSAA |
- |
- |
VFD13AMS43ENSAA |
- |
V |
||||
VFD13AMS43AFSAA |
V |
- |
||||
10 |
7.5 |
17.0 |
D |
VFD17AMS43ANSAA |
- |
- |
VFD17AMS43ENSAA |
- |
V |
||||
VFD17AMS43AFSAA |
V |
- |
||||
15 |
11 |
25.0 |
E |
VFD25AMS43ANSAA |
- |
- |
VFD25AMS43ENSAA |
- |
V |
||||
VFD25AMS43AFSAA |
V |
- |
||||
20 |
15 |
32.0 |
E |
VFD32AMS43ANSAA |
- |
- |
VFD32AMS43ENSAA |
- |
V |
||||
VFD32AMS43AFSAA |
V |
- |
||||
25 |
18.5 |
38.0 |
F |
VFD38AMS43ANSAA |
- |
- |
VFD38AMS43ENSAA |
- |
V |
||||
VFD38AMS43AFSAA |
V |
- |
||||
30 |
22 |
45.0 |
F |
VFD45AMS43ANSAA |
- |
- |
VFD45AMS43ENSAA |
- |
V |
||||
VFD45AMS43AFSAA |
V |
- |
||||
575 V 三相 |
||||||
1 |
0.75 |
1.7 |
A |
VFD1A7MS53ANSAA |
- |
- |
2 |
1.5 |
3.0 |
B |
VFD3A0MS53ANSAA |
- |
- |
3 |
2.2 |
4.2 |
C |
VFD4A2MS53ANSAA |
- |
- |
5 |
3.7 |
6.6 |
VFD6A6MS53ANSAA |
- |
- |
|
7.5 |
5.5 |
9.9 |
D |
VFD9A9MS53ANSAA |
- |
- |
10 |
7.5 |
12.2 |
VFD12AMS53ANSAA |
- |
- |
BACK
