伺服馬達

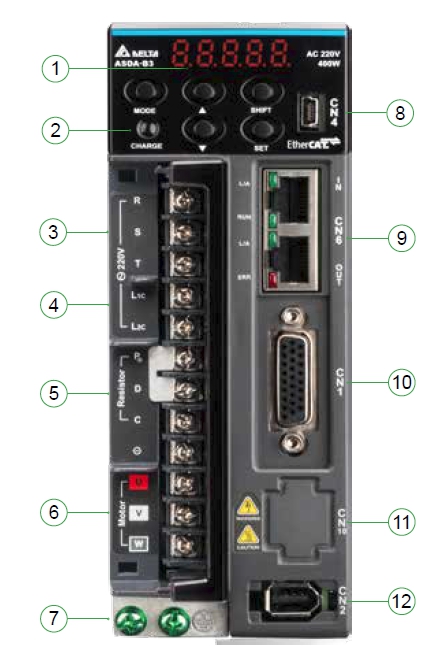

編號 |
名稱 |
說明 |
① |
- |
七段顯示器 |
② |
CHARGE |
電源指示燈 |
③ |
RST |
主迴路電源;連接於電源 (200 ~ 230 VAC,50/60 Hz 電源 ) |
④ |
L1C、L2C |
控制迴路電源;供給單相電源 (200 ~ 230 VAC,50/60 Hz 電源 ) |
⑤ |
回生電阻 |
使用外部回生電阻、內部回生電阻、外部回生制動單元 |
⑥ |
UVW |
伺服驅動器電流輸出;連接至馬達電源接頭 (U,V,W),不可與主迴路電源相接, 若連接錯誤,會造成驅動器損壞。 |
⑦ |
接地螺絲 |
連接至電源地線及馬達地線 |
⑧ |
CN4 |
USB 接口 (Type B),連接至個人電腦 |
⑨ |
CN3 |
MODBUS 通訊埠 (B3-L) |
CN3 |
CANopen 高速通訊埠 (B3-M) |
|
CN6 |
DMCNET 高速通訊埠 (B3-F) |
|
CN6 |
EtherCAT 高速通訊埠 (B3-E) |
|
⑩ |
CN1 |
輸出 / 輸入信號用接口,連接至可程式控制器 (PLC) 或控制 I/O |
⑪ |
CN10 |
STO 接口,僅 B3A 系列支援此功能 |
⑫ |
CN2 |
編碼器接口,連接至伺服馬達上的編碼器 |
伺服系統對應表
伺服馬達 |
伺服驅動器 |
||||||||||||||||||||
系列 |
電源 |
輸出功率 |
馬達型號 |
轉子慣量 (x10-4kg.m2) |
額定轉速 (rpm) |
最大轉速 |
額定扭矩 (N-m) |
最大扭矩 (N-m) |
額定電流 (Arms) |
瞬時最大電流 (Arms) |
PDF |
2D |
3D |
驅動器型號 |
額定輸出電流 |
驅動器型號 |
PDF |
2D |
3D |
||
標準 |
煞車 |
||||||||||||||||||||
低慣量 |
ECM-A3L |
單 / 三相 |
50 |
ECM-A3L-C 2 040F 3 4 5 |
0.0229 |
0.0255 |
3000 |
6000 |
0.159 |
0.557 |
0.66 |
2.82 |
|
|
|
ASD-B3 ① -0121- ② |
0.9 |
3.88 |
|||
100 |
ECM-A3L-C 2 0401 3 4 5 |
0.04 |
0.0426 |
0.32 |
1.12 |
0.9 |
3.88 |
|
|
|
|||||||||||
200 |
ECM-A3L-C 2 0602 3 4 5 |
0.09 |
0.12 |
0.64 |
2.24 |
1.45 |
6.2 |
|
|
|
ASD-B3 ① -0221- ② |
1.55 |
7.07 |
||||||||
400 |
ECM-A3L-C 2 0604 3 4 5 |
0.15 |
0.18 |
1.27 |
4.45 |
2.65 |
10.1 |
|
|
|
ASD-B3 ① -0421- ② |
2.65 |
10.6 |
||||||||
400 |
ECM-A3L-C 2 0804 3 4 5 |
0.352 |
0.408 |
1.27 |
4.44 |
2.6 |
10.6 |
|
|
|
|||||||||||
750 |
ECM-A3L-C 2 0807 3 4 5 |
0.559 |
0.614 |
2.39 |
8.36 |
5.1 |
20.6 |
|
|
|
ASD-B3 ① -0721- ② |
5.1 |
16.4 |
||||||||
ASD-B3 ① -1021- ② |
7.3 |
21.21 |
|||||||||||||||||||
ECM-B3L |
100 |
ECM-B3L-C 2 0401 3 4 5 |
0.0299 |
0.0315 |
0.32 |
1.12 |
0.857 |
3.44 |
ASD-B3 ① -0121- ② |
0.9 |
3.88 |
||||||||||
中慣量 |
ECM-B3M |
200 |
ECM- B3M-C 2 0602 3 4 5 |
0.141 |
0.151 |
0.64 |
2.24 |
1.42 |
6.62 |
ASD-B3 ① -0221- ② |
1.55 |
7.07 |
|||||||||
400 |
ECM- B3M-C 2 0604 3 4 5 |
0.254 |
0.264 |
1.27 |
4.45 |
2.4 |
9.47 |
ASD-B3 ① -0421- ② |
2.65 |
10.6 |
|||||||||||
400 |
ECM- B3M-C 2 0804 3 4 5 |
0.648 |
0.695 |
1.27 |
4.45 |
2.53 |
9.42 |
||||||||||||||
750 |
ECM- B3M-C 2 0807 3 4 5 |
1.07 |
1.13 |
2.4 |
8.4 |
4.27 |
15.8 |
ASD-B3 ① -0721- ② |
5.1 |
16.4 |
|||||||||||
1000 |
ECM- B3M-C 2 1310 3 4 5 |
7.79 |
7.94 |
2000 |
3000 |
4.77 |
14.3 |
5.96 |
19.9 |
ASD-B3 ① -1021- ② |
7.3 |
21.21 |
|||||||||
1500 |
ECM- B3M-C 2 1315 3 4 5 |
11.22 |
11.37 |
7.16 |
21.48 |
8.17 |
26.82 |
ASD-B3 ① -1521- ② |
8.3 |
27 |
|||||||||||
三相 |
2000 |
ECM- B3M-C 2 1320 3 4 5 |
14.65 |
14.8 |
9.55 |
28.65 |
10.59 |
34.2 |
ASD-B3 ① -2023- ② |
13.4 |
38.3 |
||||||||||
2000 |
ECM- B3M-C 2 1820 3 4 5 |
29.11 |
30.38 |
9.55 |
28.65 |
11.43 |
36.21 |
||||||||||||||
3000 |
ECM- B3M-C 2 1830 3 4 5 |
53.63 |
54.9 |
1500 |
3000 |
19.1 |
57.29 |
18.21 |
58.9 |
ASD-B3 ① -3023- ② |
19.4 |
58.9 |
|||||||||
高慣量 |
ECM-A3H |
單 / 三相 |
50 |
ECM-A3H-C 2 040F 3 4 5 |
0.0455 |
0.0517 |
3000 |
6000 |
0.159 |
0.557 |
0.64 |
2.59 |
|
|
|
ASD-B3 ① -0121- ② |
0.9 |
3.88 |
|||
100 |
ECM-A3H-C 2 0401 3 4 5 |
0.0754 |
0.0816 |
0.32 |
1.12 |
0.9 |
3.64 |
|
|
|
|||||||||||
200 |
ECM-A3H-C 2 0602 3 4 5 |
0.25 |
0.28 |
0.64 |
2.24 |
1.45 |
5.3 |
|
|
|
ASD-B3 ① -0221- ② |
1.55 |
7.07 |
||||||||
400 |
ECM-A3H-C 2 0604 3 4 5 |
0.45 |
0.48 |
1.27 |
4.45 |
2.65 |
9.8 |
|
|
|
ASD-B3 ① -0421- ② |
2.65 |
10.6 |
||||||||
400 |
ECM-A3H-C 2 0804 3 4 5 |
0.92 |
1.07 |
1.27 |
4.44 |
2.6 |
9.32 |
|
|
|
|||||||||||
750 |
ECM-A3H-C 2 0807 3 4 5 |
1.51 |
1.66 |
2.39 |
8.36 |
4.61 |
16.4 |
|
|
|
ASD-B3 ① -0721- ② |
5.1 |
16.4 |
註:伺服馬達型號中的 2 為編碼器型式、 3 為煞車或鍵槽 / 油封型式、 4 為軸徑規格與接頭型式、 5 為特別碼
伺服驅動器型號中的 ① 為產品系列、 ② 為機種代碼

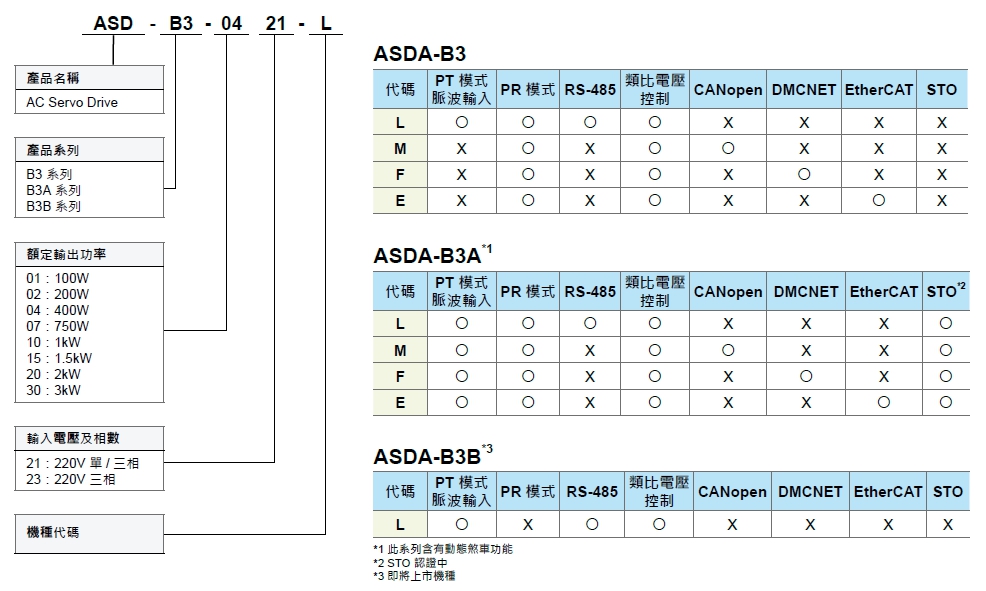

伺服驅動器型號說明
伺服驅動器 ASD-B3 系列
伺服驅動器規格
ASDA-B3 |
100W |
200W |
400W |
750W |
1kW |
1.5kW |
2kW |
3kW |
||
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
|||
電源 |
相數 / 電壓 |
三相或單相 220VAC |
三相 220VAC |
|||||||
容許電壓變動率 |
單相/三相 200 ~ 230 VAC,-15% ~ 10% |
三相 200 ~ 230VAC -15% ~ 10% |
||||||||
輸入電流 (3PH)( 單位:Arms) |
0.67 |
1.34 |
2.67 |
4.1 |
6.68 |
10.02 |
14.7 |
20.05 |
||
輸入電流 (1PH)( 單位:Arms) |
1.16 |
2.31 |
4.63 |
7.86 |
11.57 |
17.36 |
|
|
||
連續輸出電流 ( 單位:Arms) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
||
瞬時最大輸出電流 ( 單位:Arms) |
3.88 |
7.07 |
10.6 |
16.4 |
21.21 |
27 |
38.3 |
58.9 |
||
冷卻方式 |
自然冷卻 |
風扇冷卻 |
||||||||
驅動器解析度 |
24-bit (16777216 p/rev) |
|||||||||
主迴路控制方式 |
SVPWM 控制 |
|||||||||
操控模式 |
手動 / 自動 |
|||||||||
回生電阻 |
無 |
內建 |
||||||||
位置控制模式 |
脈波指令模式 ( 僅脈波控制模式 ) |
脈波 + 符號; A 相 +B 相;CCW 脈波 +CW 脈波 |
||||||||
最大輸出脈波頻率 ( 僅脈波控制模式 ) |
脈波 + 符號 : 4 Mpps ; CCW 脈波 +CW 脈波 : 4 Mpps ; A 相 +B 相:單相 4 Mpps;開集極傳輸方式:200 Kpps |
|||||||||
指令控制方式 |
外部脈波控制 ( 僅脈波控制模式 ) / 內部暫存器控制 (PR mode) |
|||||||||
指令平滑方式 |
低通平滑濾波;S 曲線平滑濾波;動態均值濾波 |
|||||||||
電子齒輪比 |
電子齒輪比:N / M 倍,限定條件為 (1 / 4 < N / M < 262144) N:1 ~ 536870911 / M:1 ~ 2147483647 |
|||||||||
扭矩限制 |
參數設定方式 |
|||||||||
前饋補償 |
參數設定方式 |
|||||||||
速度控制模式 |
類比指令輸入 |
電壓範圍 |
0 ~ ±10 VDC |
|||||||
解析度 |
12-bit |
|||||||||
輸入阻抗 |
1MΩ |
|||||||||
時間常數 |
25 μs |
|||||||||
速度控制範圍 *1 |
1 : 6000 |
|||||||||
指令控制方式 |
外部類比指令控制 / 內部暫存器控制 |
|||||||||
指令平滑方式 |
低通平滑濾波;S 曲線平滑濾波 |
|||||||||
扭矩限制 |
參數設定方式或類比輸入 |
|||||||||
頻寬 |
最大 3.1kHz |
|||||||||
速度校準率 *2 |
外部負載額定變動 (0 ~ 100%) 最大 ±0.01% |
|||||||||
電源 ±10% 變動最大 ±0.01% |
||||||||||
環境溫度 (0 ~ 50 ºC) 最大 ±0.01% |
||||||||||
扭矩控制模式 |
類比指令輸入 |
電壓範圍 |
0 ~ ±10 VDC |
|||||||
輸入阻抗 |
1MΩ |
|||||||||
時間常數 |
25 μs |
|||||||||
指令控制方式 |
外部類比指令控制 / 內部暫存器控制 |
|||||||||
指令平滑方式 |
低通平滑濾波 |
|||||||||
速度限制 |
參數設定方式或類比輸入 |
|||||||||
類比監控輸出 |
可參數設定監控訊號 ( 輸出電壓範圍:±8 V);解析度:10-bit |
|||||||||
數位輸出入 |
輸入 |
伺服啟動、異常重置、增益切換、脈波清除、零速度箝制、命令輸入反向控制、內部位置命令觸發、扭矩限制、 速度限制、內部位置命令選擇、馬達停止、速度命令選擇、速度/位置混合模式命令選擇切換、速度/扭矩混合模式 命令選擇切換、扭矩/位置混合模式命令選擇切換、PT / PR 混合命令切換、緊急停止、正轉/反轉禁止極限、 復歸之原點、正/反方向運轉扭矩限制、啟動原點復歸、正轉/反轉寸動輸入、事件觸發PR 命令、電子齒輪比分 子選擇、脈波輸入禁止 *上述的 DI 輸入僅限在脈波控制中使用。使用通訊控制時,建議採用通訊寫入 ( 此時,DI 輸入僅支援緊急停止、 正轉 / 反轉禁止及復歸之原點等功能 ) |
||||||||
輸出 |
A,B,Z 差動(Line Driver)輸出 |
|||||||||
伺服備妥、伺服啟動、零速度檢出、目標速度到達、目標位置到達、扭矩限制中、伺服警示、電磁煞車、原點復歸 完成、過負載預警、伺服警告、位置命令溢位、軟體極限 ( 反轉方向)、軟體極限 ( 正轉方向)、內部位置命令完成、 伺服程序完成、Capture 程序完成 |
||||||||||
保護機能 |
過電流、過電壓、電壓不足、過熱、回生異常、過負荷、速度誤差過大、位置誤差過大、檢出器異常、校正異常、 緊急停止、反向/正向極限異常、串列通訊異常、主迴路電源缺相、串列通訊逾時、U、V、W 短路保護 |
|||||||||
支援通訊介面 |
USB/RS-485/CANopen/DMCNET/EtherCAT |
|||||||||
環境規格 |
安裝地點 |
室內 ( 避免陽光直射 ) 無腐蝕性霧氣 ( 避免油煙、易燃性瓦斯及塵埃 ) |
||||||||
標高 |
海拔 2000M 以下 |
|||||||||
大氣壓力 |
86kPa ~ 106kPa |
|||||||||
環境溫度 |
0˚C ~ 55˚C (若環境溫度超過 45 ° C以上時,請強制周邊空氣循環) |
|||||||||
儲存溫度 |
-20˚C ~ 65˚C |
|||||||||
濕度 |
0 ~ 90% RH ( 不結露 ) |
|||||||||
振動 |
20Hz 以下 9.80665 m/s2(1G),20 ~ 50Hz 5.88 m/s2(0.6G) |
|||||||||
IP 等級 |
IP20 |
|||||||||
電力系統 |
TN 系統 *3*4 |
|||||||||
安規認證 |
IEC/EN 61800-5-1,UL 508C |
註:
*1. 額定負載時,速度比定義為最小速度 ( 不會走走停停 ) /額定轉速。
*2. 命令為額定轉速時,速度校準率定義為 ( 空載時的轉速 – 滿載時的轉速 ) /額定轉速
*3. TN 系統:電力系統的中性點直接和大地相連,曝露在外之金屬元件經由保護性的接地導體連接到大地。
*4. 單相電源機種使用單相三線電力系統。
伺服驅動器規格
外觀尺寸

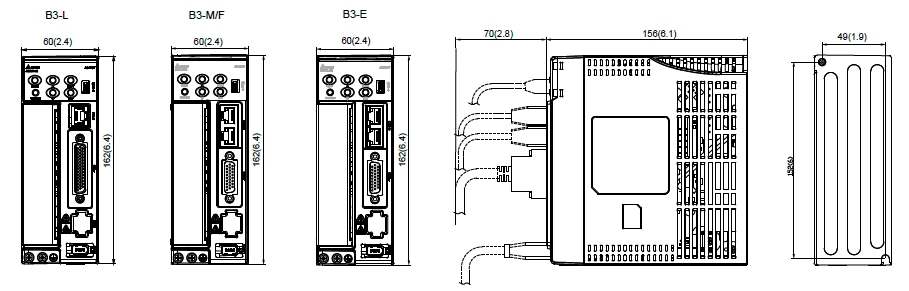

100W/200W/400W
|

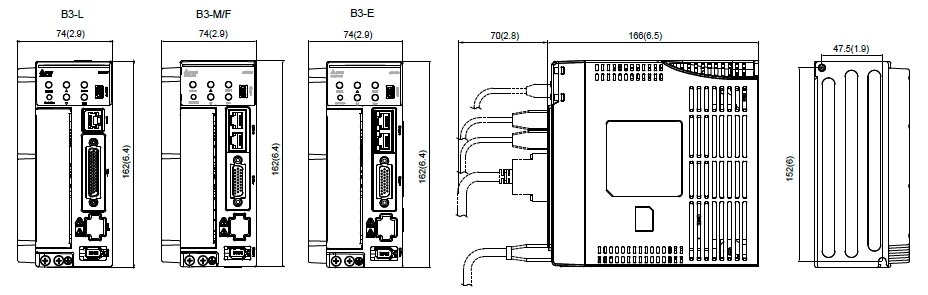

750W
|

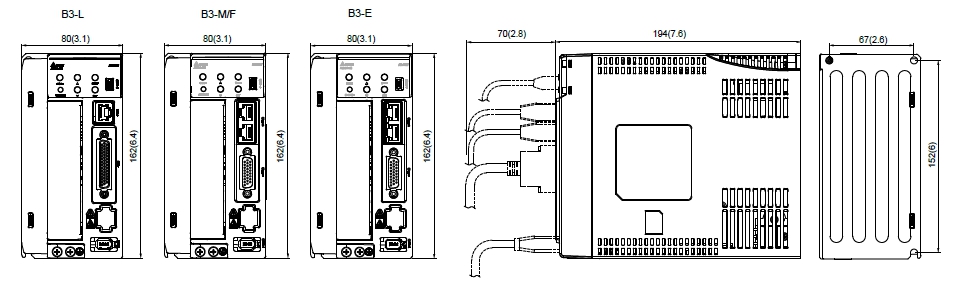

1kW/1.5kW
|

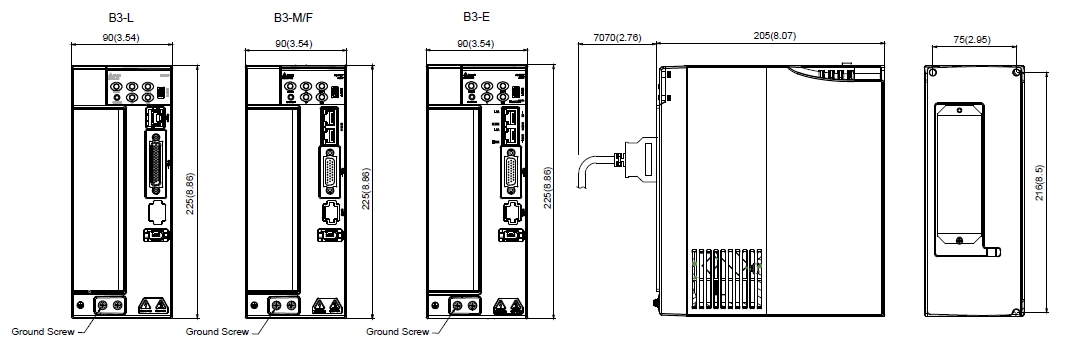

2kW/3kW
|
回生電阻規格
驅動器功率 (kW) |
內建回生電阻規格 |
內建回生電阻處理之回生容量 (Watt) |
最小容許電阻值 ( 外接電阻參考規格 ) (Ohm) |
|
電阻值 (Ohm) |
容量 (Watt) |
|||
0.1 |
- |
- |
- |
60 |
0.2 |
- |
- |
- |
60 |
0.4 |
100 |
40 |
20 |
60 |
0.75 |
100 |
40 |
20 |
60 |
1.0 |
100 |
40 |
20 |
30 |
1.5 |
100 |
40 |
20 |
30 |
2.0 |
20 |
80 |
40 |
15 |
3.0 |
20 |
80 |
40 |
15 |

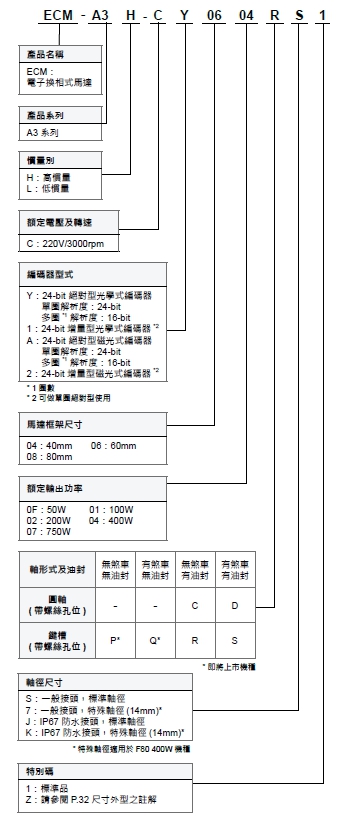

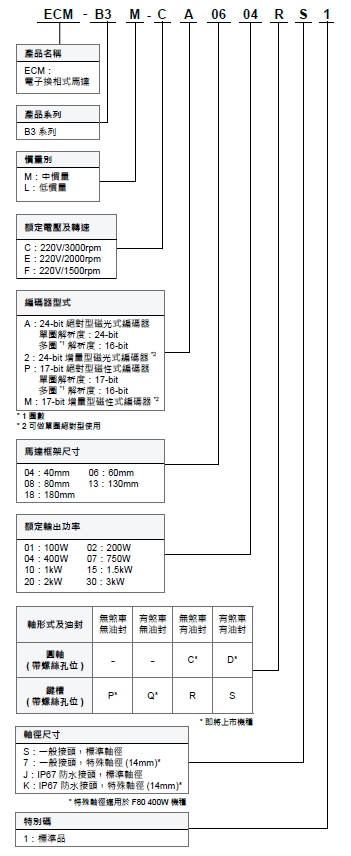

伺服馬達型號說明
伺服馬達 ECM-B3 系列 | 伺服馬達ECM-A3 系列 |
ECM-B3 系列規格
電氣規格
80 框號( 含) 以下系列
ECM-B3 1 *5 |
C 2 0401 |
C 2 0602 |
C 2 0604 |
C 2 0804 |
C 2 0807 |
額定功率 (kW) |
0.1 |
0.2 |
0.4 |
0.4 |
0.75 |
額定扭矩 (N-m)*1 |
0.32 |
0.64 |
1.27 |
1.27 |
2.4 |
最大扭矩 (N-m) |
1.12 |
2.24 |
4.45 |
4.45 |
8.4 |
額定轉速 (rpm) |
3000 |
||||
最高轉速 (rpm) |
6000 |
||||
額定電流 (Arms) |
0.857 |
1.42 |
2.40 |
2.53 |
4.27 |
瞬時最大電流 (Arms) |
3.44 |
6.62 |
9.47 |
9.42 |
15.8 |
額定功率變化率 (kW/s) |
34.25 |
29.05 |
63.50 |
24.89 |
53.83 |
轉子慣量 (× 10-4kg.m2) |
0.0299 |
0.141 |
0.254 |
0.648 |
1.07 |
機械常數 (ms) |
0.50 |
0.91 |
0.52 |
0.8 |
0.54 |
扭矩常數 -KT (N-m/A) |
0.374 |
0.45 |
0.53 |
0.5 |
0.56 |
電壓常數 -KE (mV/(rpm)) |
13.8 |
16.96 |
19.76 |
18.97 |
20.17 |
電機阻抗 (Ohm) |
8.22 |
4.71 |
2.04 |
1.125 |
0.55 |
電機感抗 (mH) |
19.1 |
12.18 |
6.50 |
5.14 |
2.81 |
電氣常數 (ms) |
2.32 |
2.59 |
3.19 |
4.57 |
5.11 |
絕緣等級 |
A 級 (UL),B 級 (CE) |
||||
絕緣阻抗 |
100 MΩ,DC 500 V 以上 |
||||
絕緣耐壓 |
1.8k Vac,1 秒 |
||||
重量 – 不帶煞車 (kg) |
0.5 |
0.9 |
1.2 |
1.7 |
2.34 |
重量 – 帶煞車 (kg) |
0.7 |
1.3 |
1.6 |
2.51 |
3.15 |
徑向最大荷重 (N) |
78 |
245 |
245 |
392 |
392 |
軸向最大荷重 (N) |
54 |
74 |
74 |
147 |
147 |
額定功率變化率 (kW/s) 含煞車 |
32.51 |
27.13 |
61.09 |
23.21 |
50.97 |
轉子慣量 (× 10-4kg.m2) 含煞車 |
0.0315 |
0.151 |
0.264 |
0.695 |
1.13 |
機械常數 (ms) 含煞車 |
0.53 |
0.97 |
0.54 |
0.86 |
0.57 |
煞車保持扭矩 [Nt-m (min)] *2 |
0.3 |
1.3 |
1.3 |
2.5 |
2.5 |
煞車消耗功率 (at 20˚C)[W] |
6.1 |
7.6 |
7.6 |
8 |
8 |
煞車釋放時間 [ms (Max)] |
20 |
20 |
20 |
20 |
20 |
煞車吸引時間 [ms (Max)] |
35 |
50 |
50 |
60 |
60 |
帶油封的額定值降低率 (%) |
10 |
10 |
5 |
5 |
5 |
振動級數 (μm) |
V15 |
||||
使用環境溫度 (˚C) |
0˚C ~ 40˚C *3 |
||||
儲存溫度 (˚C) |
-10˚C ~ 80˚C *3 |
||||
使用溼度 |
20 ~ 90%RH ( 不結露 ) |
||||
保存溼度 |
20 ~ 90%RH ( 不結露 ) |
||||
耐振性 |
2.5 G |
||||
IP 等級 |
IP67 ( 使用防水接頭及軸心密封安裝 ( 或是使用油封 ) 的機種 ) |
||||
安規認證 |
|
註:
1.規格中之額定扭矩值為伺服馬達安裝下列尺寸之散熱片,且環境溫度為 0 ~ 40˚C 時的連續容許轉矩值:
F40、F60、F80:250 mm x 250 mm x 6 mm
材質:鋁製 (Aluminum)
2.伺服馬達內建的煞車功能是為了將物件保持於停止狀態,請勿用於減速或作為動態煞車使用。
3.使用環境溫度 -20˚C ~ 60˚C 與儲存溫度 -20˚C ~ 80˚C 認證中,若使用環境溫度超過 40˚C,請參閱 P.27 B3 馬達額定值降低率
4.伺服馬達型號中的 1 為慣量別、 2 為編碼器型式

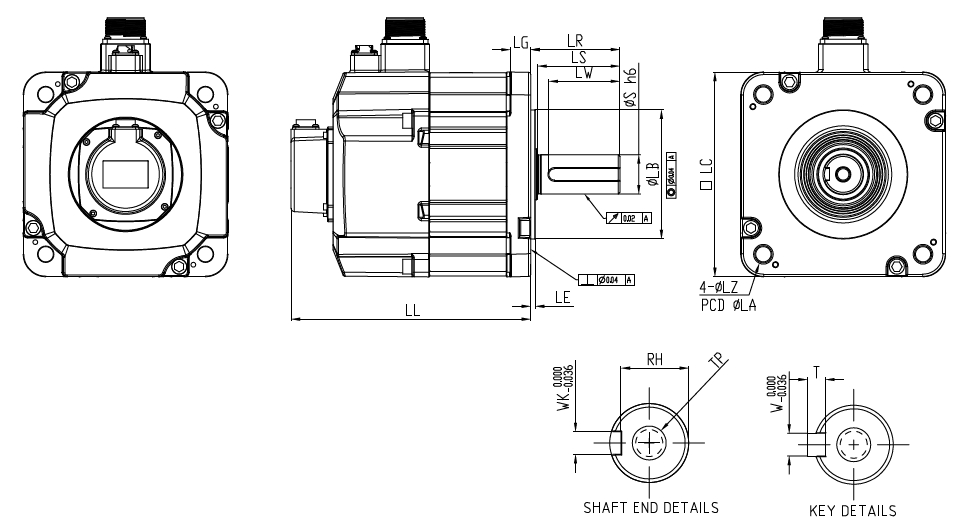

130 ~ 180 框號系列
ECM-B3 1 *5 |
E 2 1310 |
E 2 1315 |
E 2 1320 |
E 2 1820 |
F 2 1830 |
額定功率 (kW) |
1 |
1.5 |
2 |
2 |
3 |
額定扭矩 (N-m) *1 |
4.77 |
7.16 |
9.55 |
9.55 |
19.1 |
最大扭矩 (N-m) |
14.3 |
21.48 |
28.65 |
28.65 |
57.29 |
額定轉速 (rpm) |
2000 |
1500 |
|||
最高轉速 (rpm) |
3000 |
3000 |
|||
額定電流 (Arms) |
5.96 |
8.17 |
10.59 |
11.43 |
18.21 |
瞬時最大電流 (Arms) |
19.9 |
26.82 |
34.20 |
36.21 |
58.9 |
額定功率變化率 (kW/s) |
29.21 |
45.69 |
62.25 |
31.33 |
68.02 |
轉子慣量 (×10-4kg.m2) |
7.79 |
11.22 |
14.65 |
29.11 |
53.63 |
機械常數 (ms) |
1.46 |
1.10 |
1.03 |
1.74 |
1.21 |
扭矩常數 -KT(N-m/A) |
0.80 |
0.88 |
0.90 |
0.88 |
1.05 |
電壓常數 -KE(mV/(rpm)) |
29.30 |
31.69 |
32.70 |
31.6 |
37.9 |
電機阻抗 (Ohm) |
0.419 |
0.260 |
0.198 |
0.159 |
0.086 |
電機感抗 (mH) |
4 |
2.81 |
2.18 |
2.34 |
1.52 |
電氣常數 (ms) |
9.55 |
10.81 |
11.01 |
14.72 |
17.67 |
絕緣等級 |
A 級 (UL),B 級 (CE) |
||||
絕緣阻抗 |
100 MΩ,DC 500 V 以上 |
||||
絕緣耐壓 |
1.8k Vac,1 秒 |
||||
重量 – 不帶煞車 (kg) |
4.9 |
6.0 |
7 |
10 |
13.9 |
重量 – 帶煞車 (kg) |
6.3 |
7.4 |
8.5 |
13.7 |
17.6 |
徑向最大荷重 (N) |
980 |
980 |
980 |
2058 |
2058 |
軸向最大荷重 (N) |
490 |
490 |
490 |
980 |
980 |
額定功率變化率 (kW/s) 含煞車 |
28.66 |
45.09 |
61.62 |
30.02 |
66.45 |
轉子慣量 (×10-4kg.m2) 含煞車 |
7.94 |
11.37 |
14.8 |
30.38 |
54.9 |
機械常數 (ms) 含煞車 |
1.49 |
1.12 |
1.04 |
1.81 |
1.24 |
煞車保持扭矩 [Nt-m (min)] *2 |
10 |
10 |
10 |
25 |
25 |
煞車消耗功率 (at 20˚C)[W] |
21.5 |
21.5 |
21.5 |
31 |
31 |
煞車釋放時間 [ms (Max)] |
50 |
50 |
50 |
30 |
30 |
煞車吸引時間 [ms (Max)] |
110 |
110 |
110 |
120 |
120 |
帶油封的額定值降低率 (%) |
5 |
5 |
5 |
5 |
5 |
振動級數 (μm) |
V15 |
||||
使用環境溫度 (˚C) |
0˚C ~ 40˚C *3 |
||||
儲存溫度 (˚C) |
-10˚C ~ 80˚C *3 |
||||
使用溼度 |
20 ~ 90%RH ( 不結露 ) |
||||
保存溼度 |
20 ~ 90%RH ( 不結露 ) |
||||
耐振性 |
2.5 G |
||||
IP 等級 |
IP67 ( 使用防水接頭及軸心密封安裝 ( 或是使用油封 ) 的機種 ) |
||||
安規認證 |
|
註:
1.伺服馬達內建的煞車功能是為了將物件保持於停止狀態,請勿用於減速或作為動態煞車使用。
2.規格中之額定扭矩值為伺服馬達安裝下列尺寸之散熱片,且環境溫度為 0 ~ 40˚C 時的連續容許轉矩值:
F130:400 mm x 400 mm x 20 mm F180:550 mm x 550 mm x 30 mm 材質:鋁製 (Aluminum)
3.使用環境溫度 -20˚C ~ 60˚C 與儲存溫度 -20˚C ~ 80˚C 認證中,若使用環境溫度超過 40˚C 時,請參閱 P.27 B3 馬達額定值降低率
4.伺服馬達型號中的 1 為慣量別、 2 為編碼器型式
80 框號 ( 含 ) 以下系列外型尺寸
Model |
C 2 0401 3 4 5 |
C 2 0602 3 4 5 |
C 2 0604 3 4 5 |
C 2 0804 3 4 5 |
C 2 0807 3 4 5 |
LC |
40 |
60 |
60 |
80 |
80 |
LZ |
4.5 |
5.5 |
5.5 |
6.6 |
6.6 |
LA |
46 |
70 |
70 |
90 |
90 |
S |
8( +0 ) -0.009 |
14( +0 ) -0.011 |
14( +0 ) -0.011 |
14( +0 ) -0.011 |
19( +0 ) -0.013 |
LB |
30( +0 ) -0.021 |
50( +0 ) -0.025 |
50( +0 ) -0.025 |
70( +0 ) -0.030 |
70( +0 ) -0.030 |
LL( 不帶煞車 ) |
77.6 |
72.5 |
91 |
86.7 |
105.2 |
LL( 帶煞車 ) |
111.7 |
109.4 |
127.9 |
126.3 |
144.8 |
LH |
300 |
300 |
300 |
300 |
300 |
LP |
300 |
300 |
300 |
300 |
300 |
H |
40 |
48.5 |
48.5 |
58.5 |
58.5 |
LR |
25 |
30 |
30 |
30 |
35 |
LE |
2.5 |
3 |
3 |
3 |
3 |
LG |
5 |
7.5 |
7.5 |
8 |
8 |
LW |
16 |
20 |
20 |
20 |
25 |
RH |
6.2 |
11 |
11 |
11 |
15.5 |
WK |
3 |
5 |
5 |
5 |
6 |
W |
3 |
5 |
5 |
5 |
6 |
T |
3 |
5 |
5 |
5 |
6 |
TP |
M3 Depth8 |
M4 Depth15 |
M4 Depth15 |
M4 Depth15 |
M6 Depth20 |
註:
1.伺服馬達型號中的 2 為編碼器型式、 3 為煞車或鍵槽 / 油封型式、 4 為軸徑規格與接頭型式、5 為特別碼
2.當馬達型號中的 4 為 J 或 K 時,接頭型式為 IP67 防水接頭
130 ~ 180 框號系列外型尺寸
Model |
E 2 1310 3 4 5 |
E 2 1315 3 4 5 |
E 2 1320 3 4 5 |
E 2 1820 3 4 5 |
F 2 1830 3 4 5 |
LC |
130 |
130 |
130 |
180 |
180 |
LZ |
9 |
9 |
9 |
13.5 |
13.5 |
LA |
145 |
145 |
145 |
200 |
200 |
S |
22( +0 ) -0.013 |
22( +0 ) -0.013 |
22( +0 ) -0.013 |
35( +0 ) -0.016 |
35( +0 ) -0.016 |
LB |
110( +0 ) -0.035 |
110( +0 ) -0.035 |
110( +0 ) -0.035 |
114.3( +0 ) -0.035 |
114.3( +0 ) -0.035 |
LL( 不帶煞車 ) |
127.9 |
139.9 |
151.9 |
137.5 |
160.5 |
LL( 帶煞車 ) |
168.5 |
180.5 |
192.5 |
189.5 |
212.5 |
H |
95 |
95 |
95 |
139 |
139 |
LS |
47 |
47 |
47 |
73 |
73 |
LR |
55 |
55 |
55 |
79 |
79 |
LE |
6 |
6 |
6 |
4 |
4 |
LG |
12.5 |
12.5 |
12.5 |
18 |
18 |
LW |
36 |
36 |
36 |
63 |
63 |
RH |
18 |
18 |
18 |
30 |
30 |
WK |
8 |
8 |
8 |
10 |
10 |
W |
8 |
8 |
8 |
10 |
10 |
T |
7 |
7 |
7 |
8 |
8 |
TP |
M6 Depth12 |
M6 Depth12 |
M6 Depth12 |
M12 Depth25 |
M12 Depth25 |
註:伺服馬達型號中的 2 為編碼器型式、 3 為煞車或鍵槽 / 油封型式、 4 為軸徑規格與接頭型式、 5 為特別碼
伺服馬達ECM-A3 系列規格
電氣規格
低慣量伺服馬達ECM-A3L 系列
ECM-A3L *3 |
C 2 040F |
C 2 0401 |
C 2 0602 |
C 2 0604 |
C 2 0804 |
C 2 0807 |
額定功率 (kW) |
0.05 |
0.1 |
0.2 |
0.4 |
0.4 |
0.75 |
額定扭矩 (N-m)*1 |
0.159 |
0.32 |
0.64 |
1.27 |
1.27 |
2.39 |
最大扭矩 (N-m) |
0.557 |
1.12 |
2.24 |
4.45 |
4.44 |
8.36 |
額定轉速 (rpm) |
3000 |
|||||
最高轉速 (rpm) |
6000 |
|||||
額定電流 (Arms) |
0.66 |
0.9 |
1.45 |
2.65 |
2.6 |
5.1 |
瞬時最大電流 (Arms) |
2.82 |
3.88 |
6.2 |
10.1 |
10.6 |
20.6 |
額定功率變化率 (kW/s) |
11 |
25.6 |
45.5 |
107.5 |
45.8 |
102.2 |
轉子慣量 (×10-4kg.m2) |
0.0229 |
0.04 |
0.09 |
0.15 |
0.352 |
0.559 |
機械常數 (ms) |
1.28 |
0.838 |
0.64 |
0.41 |
0.68 |
0.44 |
扭矩常數 -KT (N-m/A) |
0.241 |
0.356 |
0.441 |
0.479 |
0.488 |
0.469 |
電壓常數 -KE (mV/(rpm)) |
9.28 |
13.3 |
16.4 |
18 |
17.9 |
17 |
電機阻抗 (Ohm) |
12.1 |
9.47 |
4.9 |
2.27 |
1.6 |
0.6 |
電機感抗 (mH) |
18.6 |
16.2 |
18.52 |
10.27 |
10.6 |
4.6 |
電氣常數 (ms) |
1.54 |
1.71 |
3.78 |
4.52 |
6.63 |
7.67 |
絕緣等級 |
A 級 (UL),B 級 (CE) |
|||||
絕緣阻抗 |
100 MΩ,DC 500 V 以上 |
|||||
絕緣耐壓 |
1.8k Vac,1 秒 |
|||||
重量 – 不帶煞車 (kg) |
0.38 |
0.5 |
1.1 |
1.4 |
2.05 |
2.8 |
重量 – 帶煞車 (kg) |
0.68 |
0.8 |
1.6 |
1.9 |
2.85 |
3.6 |
徑向最大荷重 (N) |
78 |
78 |
245 |
245 |
392 |
392 |
軸向最大荷重 (N) |
54 |
54 |
74 |
74 |
147 |
147 |
額定功率變化率 (kW/s) 含煞車 |
9.9 |
24 |
34.1 |
89.6 |
39.5 |
93 |
轉子慣量 (×10-4kg.m2) 含煞車 |
0.0255 |
0.0426 |
0.12 |
0.18 |
0.408 |
0.614 |
機械常數 (ms) 含煞車 |
1.44 |
0.892 |
0.85 |
0.5 |
0.78 |
0.48 |
煞車保持扭矩 [Nt-m (min)] *2 |
0.32 |
0.32 |
1.3 |
1.3 |
2.5 |
2.5 |
煞車消耗功率 (at 20˚C)[W] |
6.1 |
6.1 |
7.2 |
7.2 |
8 |
8 |
煞車釋放時間 [ms (Max)] |
20 |
20 |
20 |
20 |
20 |
20 |
煞車吸引時間 [ms (Max)] |
35 |
35 |
50 |
50 |
60 |
60 |
帶油封的額定值降低率 (%) |
20 |
10 |
10 |
5 |
5 |
5 |
振動級數 (μm) |
V15 |
|||||
使用環境溫度 (˚C) |
0˚C ~ 40˚C |
|||||
保存溫度 (˚C) |
-10˚C ~ 80˚C |
|||||
使用溼度 |
20 ~ 90%RH ( 不結露 ) |
|||||
保存溼度 |
20 ~ 90%RH ( 不結露 ) |
|||||
耐振性 |
2.5 G |
|||||
IP 等級 |
IP67 ( 使用防水接頭及軸心密封安裝 ( 或是使用油封 ) 的機種 ) |
|||||
安規認證 |
|
註:
1.規格中之額定扭矩值為伺服馬達安裝下列尺寸之散熱片,且環境溫度為 0 ~ 40˚C 時的連續容許轉矩值:
F40、F60、F80250 mm x 250 mm x 6 mm
材質:鋁製 (Aluminum)
2.伺服馬達內建的煞車功能是為了將物件保持於停止狀態,請勿用於減速或作為動態煞車使用。
3.伺服馬達型號中的 2 為編碼器型式
高慣量伺服馬達 ECM-A3H 系列
ECM-A3H *3 |
C 2 040F |
C 2 0401 |
C 2 0602 |
C 2 0604 |
C 2 0804 |
C 2 0807 |
額定功率 (kW) |
0.05 |
0.1 |
0.2 |
0.4 |
0.4 |
0.75 |
額定扭矩 (N-m) *1 |
0.159 |
0.32 |
0.64 |
1.27 |
1.27 |
2.39 |
最大扭矩 (N-m) |
0.557 |
1.12 |
2.24 |
4.45 |
4.44 |
8.36 |
額定轉速 (rpm) |
3000 |
|||||
最高轉速 (rpm) |
6000 |
|||||
額定電流 (Arms) |
0.64 |
0.9 |
1.45 |
2.65 |
2.6 |
4.61 |
瞬時最大電流 (Arms) |
2.59 |
3.64 |
5.3 |
9.8 |
9.32 |
16.4 |
額定功率變化率 (kW/s) |
5.56 |
13.6 |
16.4 |
35.8 |
17.5 |
37.8 |
轉子慣量 (×10-4kg.m2) |
0.0455 |
0.0754 |
0.25 |
0.45 |
0.92 |
1.51 |
機械常數 (ms) |
2.52 |
1.43 |
1.38 |
0.96 |
1.32 |
0.93 |
扭矩常數 -KT (N-m/A) |
0.248 |
0.356 |
0.441 |
0.479 |
0.49 |
0.52 |
電壓常數 -KE (mV/(rpm)) |
9.54 |
12.9 |
16.4 |
17.2 |
17.9 |
18.7 |
電機阻抗 (Ohm) |
12.5 |
8.34 |
3.8 |
1.68 |
1.19 |
0.57 |
電機感抗 (mH) |
13.34 |
11 |
8.15 |
4.03 |
4.2 |
2.2 |
電氣常數 (ms) |
1.07 |
1.32 |
2.14 |
2.40 |
3.53 |
3.86 |
絕緣等級 |
A 級 (UL),B 級 (CE) |
|||||
絕緣阻抗 |
100 MΩ,DC 500 V 以上 |
|||||
絕緣耐壓 |
1.8k Vac,1 秒 |
|||||
重量 – 不帶煞車 (kg) |
0.38 |
0.5 |
1.1 |
1.4 |
2.05 |
2.8 |
重量 – 帶煞車 (kg) |
0.68 |
0.8 |
1.6 |
1.9 |
2.85 |
3.6 |
徑向最大荷重 (N) |
78 |
78 |
245 |
245 |
392 |
392 |
軸向最大荷重 (N) |
54 |
54 |
74 |
74 |
147 |
147 |
額定功率變化率 (kW/s) 含煞車 |
4.89 |
12.5 |
14.6 |
33.6 |
15.07 |
34.41 |
轉子慣量 (× 10-4kg.m2) 含煞車 |
0.0517 |
0.0816 |
0.28 |
0.48 |
1.07 |
1.66 |
機械常數 (ms) 含煞車 |
2.86 |
1.55 |
1.54 |
1.02 |
1.54 |
1.02 |
煞車保持扭矩 [Nt-m (min)] *2 |
0.32 |
0.32 |
1.3 |
1.3 |
2.5 |
2.5 |
煞車消耗功率 (at 20˚C)[W] |
6.1 |
6.1 |
7.2 |
7.2 |
8 |
8 |
煞車釋放時間 [ms (Max)] |
20 |
20 |
20 |
20 |
20 |
20 |
煞車吸引時間 [ms (Max)] |
35 |
35 |
50 |
50 |
60 |
60 |
帶油封的額定值降低率 (%) |
20 |
10 |
10 |
5 |
5 |
5 |
振動級數 (μm) |
V15 |
|||||
使用環境溫度 (˚C) |
0˚C ~ 40˚C |
|||||
保存溫度 (˚C) |
-10˚C ~ 80˚C |
|||||
使用溼度 |
20 ~ 90%RH ( 不結露 ) |
|||||
保存溼度 |
20 ~ 90%RH ( 不結露 ) |
|||||
耐振性 |
2.5 G |
|||||
IP 等級 |
IP67 ( 使用防水接頭及軸心密封安裝 ( 或是使用油封 ) 的機種 ) |
|||||
安規認證 |
註:
1.規格中之額定扭矩值為伺服馬達安裝下列尺寸之散熱片,且環境溫度為 0 ~ 40˚C 時的連續容許轉矩值:
F40、F60、F80:250 mm x 250 mm x 6 mm
材質:鋁製 (Aluminum)
2.伺服馬達內建的煞車功能是為了將物件保持於停止狀態,請勿用於減速或作為動態煞車使用。
3.伺服馬達型號中的 2 為編碼器型式
伺服馬達 ECM-A3 系列規格

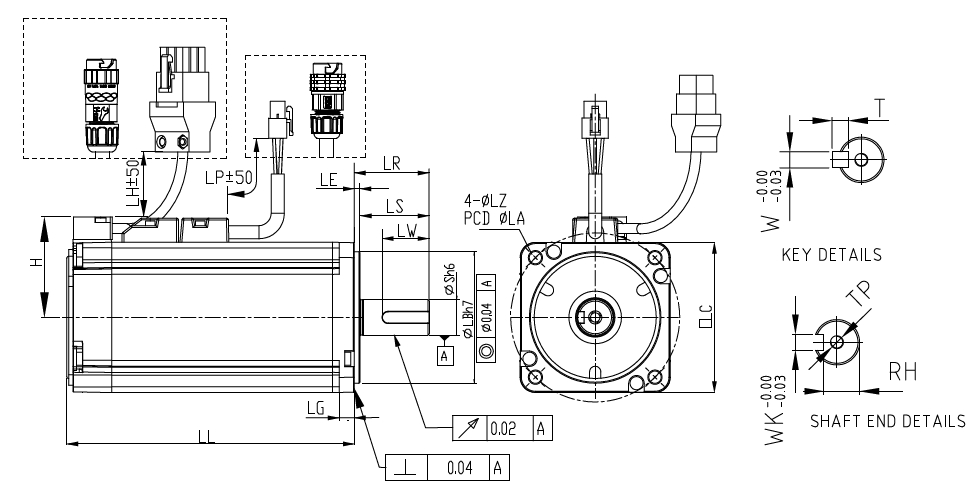

80 框號 ( 含 ) 以下系列外型尺寸
Model |
C 2 040F 3 4 5 |
C 2 0401 3 4 5 |
C 2 0602 3 4 5 |
C 2 0604 3 4 5 |
C 2 0804 3 4 5 |
C 2 0807 3 4 5 |
LC |
40 |
40 |
60 |
60 |
80 |
80 |
LZ |
4.5 |
4.5 |
5.5 |
5.5 |
6.6 |
6.6 |
LA |
46 |
46 |
70 |
70 |
90 |
90 |
S |
8( +0 ) -0.009 |
8( +0 ) -0.009 |
14( +0 ) -0.011 |
14( +0 ) -0.011 |
14( +0 ) -0.011 |
19( +0 ) -0.013 |
LB |
30( +0 ) -0.021 |
30( +0 ) -0.021 |
50( +0 ) -0.025 |
50( +0 ) -0.025 |
70( +0 ) -0.030 |
70( +0 ) -0.030 |
LL( 不帶煞車 ) |
70.6 |
85.3 |
84 |
106 |
93.7 |
115.8 |
LL( 帶煞車 ) |
105.4 |
120.1 |
117.6 |
139.7 |
131.2 |
153.2 |
LH |
300 |
300 |
300 |
300 |
300 |
300 |
LP |
300 |
300 |
300 |
300 |
300 |
300 |
H |
34 |
34 |
43.5 |
43.5 |
54.5 |
54.5 |
LS |
21.5 |
21.5 |
27 |
27 |
27 |
37 |
LR |
25 |
25 |
30 |
30 |
30 |
40 |
LE |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
LG |
5 |
5 |
7.5 |
7.5 |
8 |
8 |
LW |
16 |
16 |
20 |
20 |
20 |
25 |
RH |
6.2 |
6.2 |
11 |
11 |
11 |
15.5 |
WK |
3 |
3 |
5 |
5 |
5 |
6 |
W |
3 |
3 |
5 |
5 |
5 |
6 |
T |
3 |
3 |
5 |
5 |
5 |
6 |
TP |
M3 Depth 6 |
M3 Depth 6 |
M4 Depth 8 |
M4 Depth 8 |
M4 Depth 8 |
M6 Depth 10 |
註:
1.伺服馬達型號中的 2 為編碼器型式、3 為煞車或鍵槽 / 油封型式、 4 為軸徑規格與接頭型式、 5 為特別碼
2.C 2 0807 3 4 5 的特別碼為 Z 時,LS = 32 ,LR = 35
3.當馬達型號中的 4 為 J 或 K 時,接頭型式為 IP67 防水接頭
BACK
