蝸輪減速機
TKAE

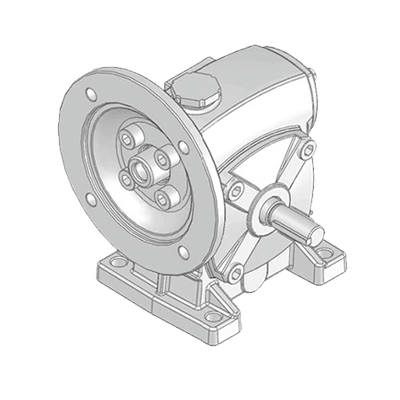

鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機
詳細說明

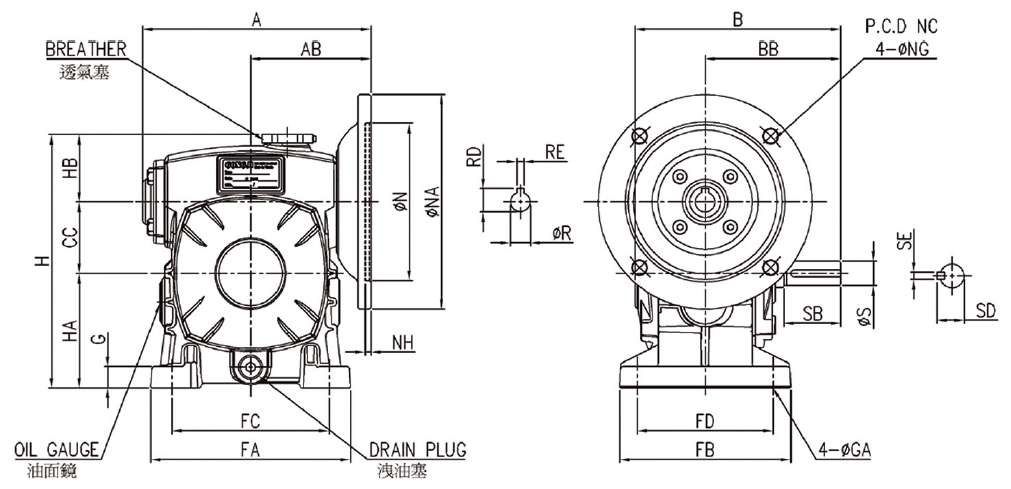

TKAE50-135

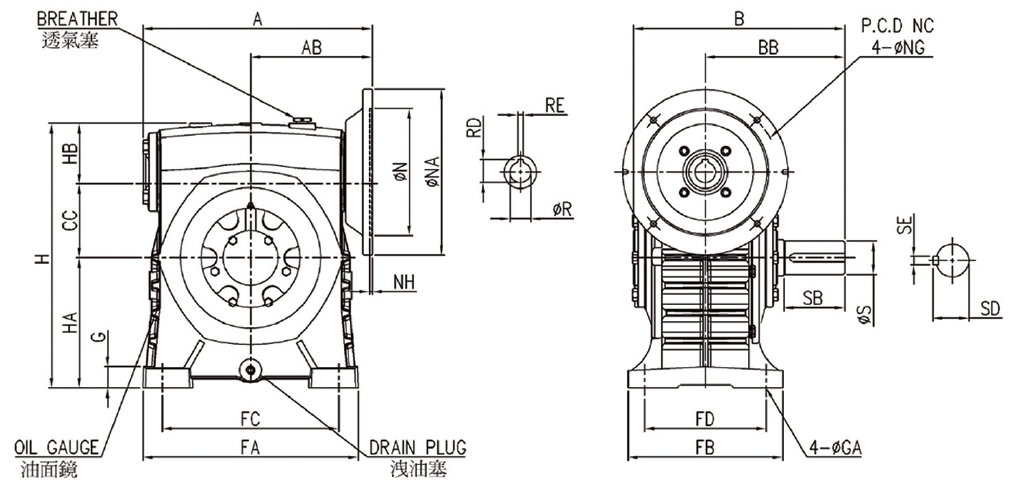

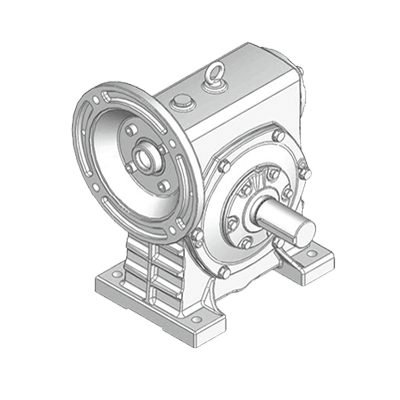

TKAE155-175
尺寸表 / Dimension
|
規格 Size |
减速比 Ratio |
A |
AB |
B |
BB |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|
|
|
|||
|
S(h6) |
SB |
SD |
SE |
R |
L |
D |
|||||||||||||||||||
|
50 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
163 |
85 |
145 |
95 |
50 |
140 |
120 |
110 |
95 |
15 |
11 |
180 |
80 |
50 |
17 |
40 |
19 |
5 |
0.33 |
6.6 |
1/4 HP |
|
|
|
|
1/2 HP |
|
|
|
||||||||||||||||||||||
|
60 |
177 |
90 |
165 |
110 |
60 |
150 |
130 |
120 |
105 |
18 |
11 |
210 |
90 |
60 |
22 |
50 |
25 |
7 |
0.40 |
8.4 |
1/4 HP |
|
|
|
|
|
1/2 HP |
|
|
|
||||||||||||||||||||||
|
70 |
211 |
117 |
195 |
130 |
70 |
190 |
150 |
150 |
115 |
20 |
15 |
240 |
105 |
65 |
28 |
60 |
31 |
7 |
0.78 |
13.9 |
1/2 HP |
|
|
|
|
|
1 HP |
|
|
|
||||||||||||||||||||||
|
80 |
233 |
129 |
210 |
140 |
80 |
220 |
170 |
180 |
135 |
24 |
15 |
270 |
120 |
70 |
32 |
65 |
35 |
10 |
1.15 |
20.0 |
1 HP |
|
|
|
|
|
2 HP |
|
|
|
||||||||||||||||||||||
|
100 |
286 |
160 |
260 |
170 |
100 |
270 |
190 |
220 |
155 |
25 |
15 |
340 |
150 |
90 |
38 |
75 |
41 |
10 |
2.35 |
35.0 |
2 HP |
|
|
|
|
|
3 HP |
|
|
|
||||||||||||||||||||||
|
120 |
349 |
180 |
290 |
190 |
120 |
320 |
230 |
260 |
180 |
30 |
18 |
405 |
180 |
105 |
45 |
85 |
48 |
12 |
4.18 |
58.0 |
3 HP |
|
|
|
|
|
5 HP |
|
|
|
||||||||||||||||||||||
|
135 |
373 |
201 |
320 |
210 |
135 |
350 |
250 |
290 |
200 |
30 |
18 |
455 |
215 |
105 |
55 |
95 |
60 |
15 |
5.56 |
79.0 |
5 HP |
|
|
|
|
|
7.5 HP |
|
|
|
||||||||||||||||||||||
|
155 |
413 |
221 |
387 |
252 |
155 |
390 |
280 |
320 |
220 |
35 |
20 |
490 |
235 |
100 |
60 |
110 |
65 |
15 |
5.95 |
112.0 |
7.5 HP |
|
|
|
|
|
10 HP |
|
|
|
||||||||||||||||||||||
|
175 |
456 |
240 |
407 |
262 |
175 |
420 |
310 |
350 |
250 |
40 |
20 |
565 |
260 |
130 |
65 |
110 |
69 |
18 |
9.50 |
164.0 |
10 HP |
|
|
|
|
|
15 HP |
|
|
|
||||||||||||||||||||||
＊入力法蘭界面尺寸講参考D-24頁/ Please freference page D-24 for input flange dimensions.
