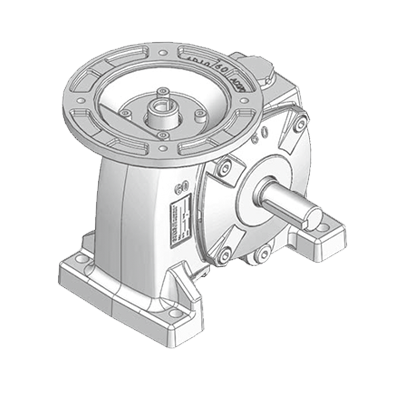

蝸輪減速機
TKJE
鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機
詳細說明
TKJE50-135

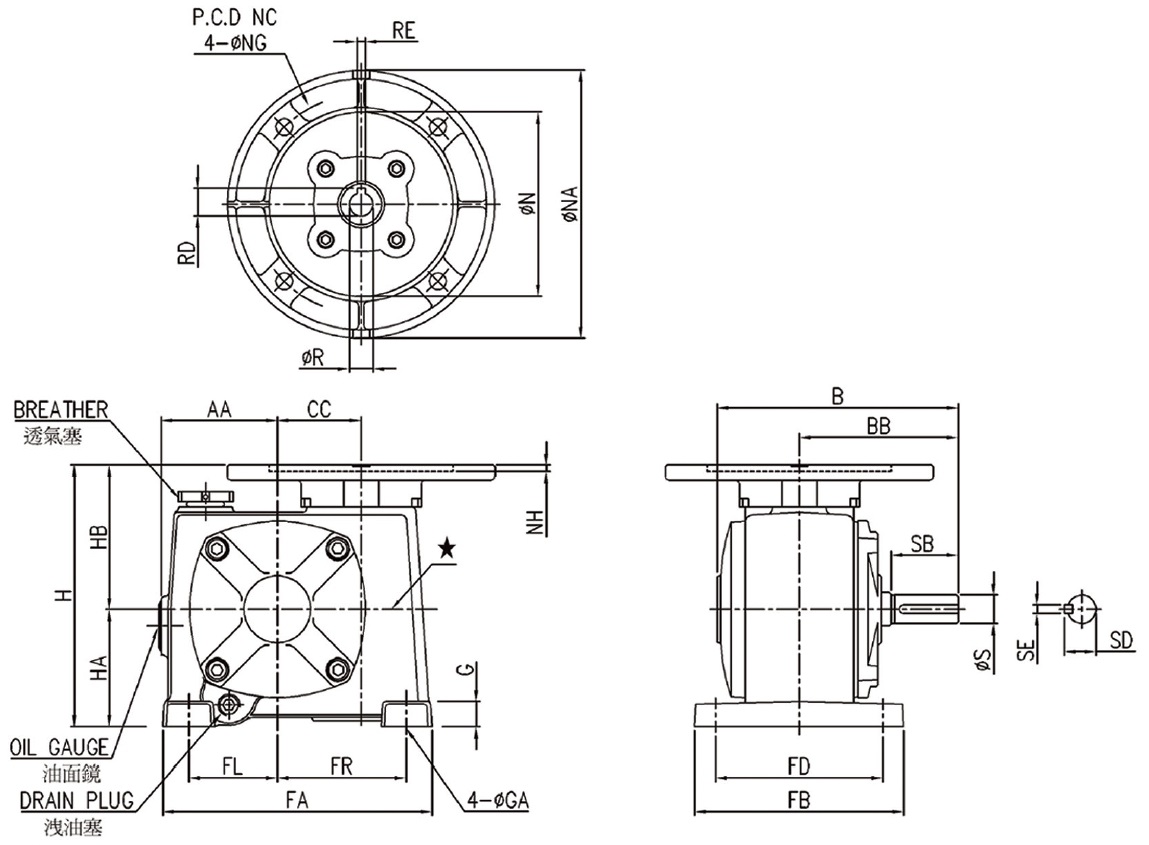

尺寸表 / Dimension
|
規格 Size |
减速比 Ratio |
AA |
B |
BB |
CC |
FA |
FB |
FD |
FL |
FR |
G |
GA |
H |
HA |
HB |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|
|
|
|||
|
S(h6) |
SB |
SD |
SE |
R |
L |
D |
|||||||||||||||||||
|
50 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
71 |
144 |
95 |
50 |
161 |
125 |
100 |
53 |
77 |
15 |
11 |
156 |
70 |
86 |
17 |
40 |
19 |
5 |
0.35 |
6.8 |
1/4 HP |
|
|
|
|
1/2 HP |
|
|
|
||||||||||||||||||||||
|
60 |
74 |
164 |
110 |
60 |
205 |
130 |
105 |
67 |
98 |
20 |
11 |
180 |
90 |
90 |
22 |
50 |
25 |
7 |
0.45 |
8.4 |
1/4 HP |
|
|
|
|
|
1/2 HP |
|
|
|
||||||||||||||||||||||
|
70 |
87 |
195 |
130 |
70 |
230 |
150 |
120 |
75 |
115 |
20 |
15 |
216 |
95 |
121 |
28 |
60 |
31 |
7 |
0.77 |
13.7 |
1/2 HP |
|
|
|
|
|
1 HP |
|
|
|
||||||||||||||||||||||
|
80 |
104 |
213 |
140 |
80 |
264 |
160 |
125 |
90 |
125 |
20 |
15 |
234 |
105 |
129 |
32 |
65 |
35 |
10 |
1.08 |
17.7 |
1 HP |
|
|
|
|
|
2 HP |
|
|
|
||||||||||||||||||||||
|
100 |
119 |
255 |
170 |
100 |
310 |
195 |
155 |
100 |
150 |
25 |
15 |
295 |
135 |
160 |
38 |
75 |
41 |
10 |
1.88 |
35.9 |
2 HP |
|
|
|
|
|
3 HP |
|
|
|
||||||||||||||||||||||
|
120 |
147 |
288 |
190 |
120 |
360 |
230 |
180 |
120 |
180 |
28 |
18 |
338 |
160 |
178 |
45 |
85 |
48 |
12 |
3.83 |
56.3 |
3 HP |
|
|
|
|
|
5 HP |
|
|
|
||||||||||||||||||||||
|
135 |
156 |
315 |
210 |
135 |
390 |
250 |
200 |
130 |
200 |
33 |
18 |
365 |
170 |
195 |
55 |
95 |
60 |
15 |
4.10 |
78.5 |
5 HP |
|
|
|
|
|
7.5 HP |
|
|
|
||||||||||||||||||||||
*120型及135型油面鏡在★位置，Oil gauge location on mark ★ for Size 120 & 135
