蝸輪減速機
鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機

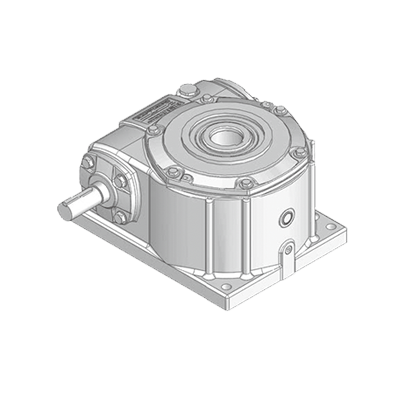

TKVQ70-135

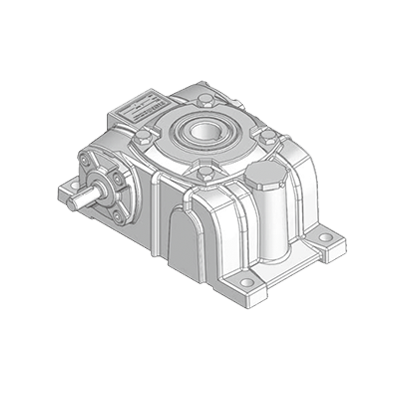

TKVQ155-175

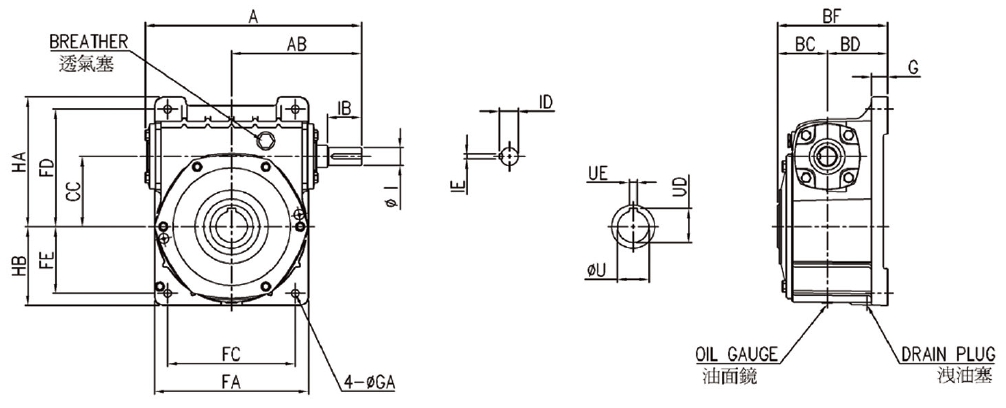

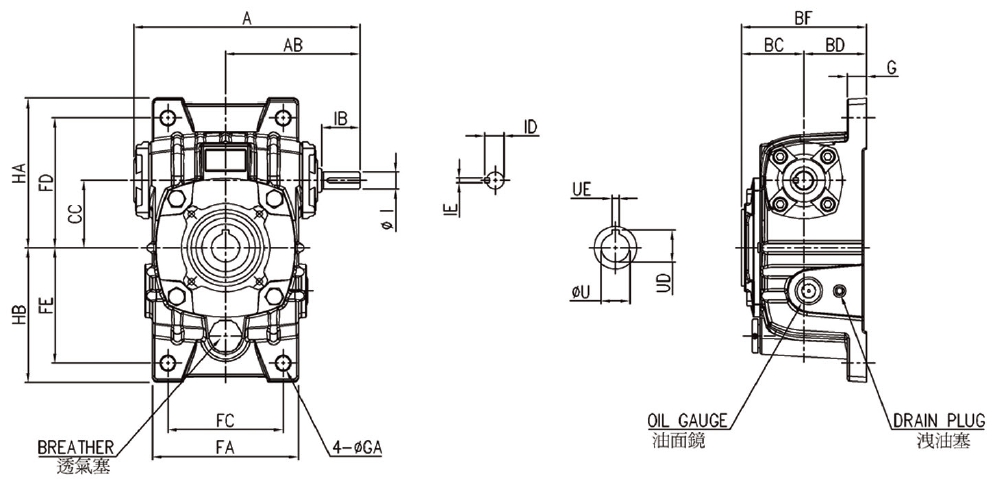

尺寸表 / Dimension
規格 Size |
减速比 Ratio |
A |
AB |
BC |
BD |
BF |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
實心入力軸 Solid Input Shaft |
出力中空軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
||||||||
l(h6) |
IB |
ID |
IE |
U(H7) |
UD |
UE |
R |
L |
I |
||||||||||||||||||
70 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
234 |
140 |
65.5 |
65 |
130.5 |
70 |
156 |
120 |
135 |
120 |
20 |
15 |
155 |
140 |
18 |
40 |
20 |
5 |
30 |
33 |
7 |
0.95 |
13.6 |
|||
80 |
264 |
160 |
72 |
70 |
142 |
80 |
176 |
140 |
150 |
130 |
20 |
15 |
170 |
150 |
22 |
50 |
25 |
7 |
35 |
38 |
10 |
1.45 |
18.5 |
||||
100 |
322 |
190 |
87.5 |
90 |
177.5 |
100 |
226 |
190 |
180 |
155 |
30 |
15 |
200 |
175 |
25 |
50 |
28 |
7 |
40 |
43 |
12 |
2.50 |
32.2 |
|
|||
120 |
385 |
230 |
100 |
100 |
200 |
120 |
268 |
220 |
215 |
185 |
30 |
18 |
240 |
210 |
30 |
65 |
33 |
7 |
45 |
48.5 |
14 |
5.07 |
56.8 |
||||
135 |
435 |
260 |
108 |
110 |
218 |
135 |
306 |
260 |
235 |
210 |
35 |
18 |
260 |
235 |
35 |
75 |
38 |
10 |
55 |
60 |
15 |
7.13 |
81.5 |
||||
155 |
494 |
302 |
115 |
140 |
255 |
155 |
336 |
290 |
265 |
145 |
35 |
20 |
286 |
170 |
40 |
85 |
43 |
10 |
65 |
69.4 |
18 |
6.80 |
107.0 |
||||
175 |
550 |
325 |
125 |
150 |
275 |
175 |
380 |
320 |
293 |
167 |
40 |
20 |
324 |
196 |
45 |
85 |
48 |
12 |
80 |
84.9 |
20 |
11.0 |
132.0 |
