蝸輪減速機
TKVEQ
鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機
詳細說明

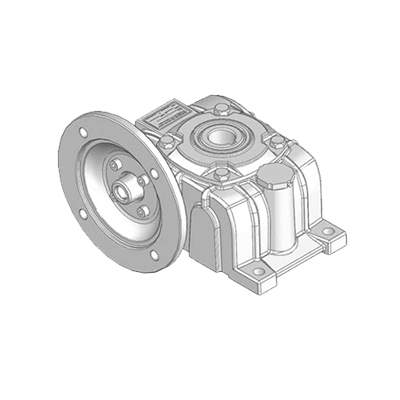

TKVEQ70-135

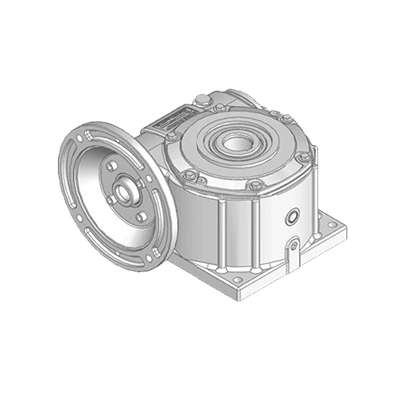

TKVEQ155-175

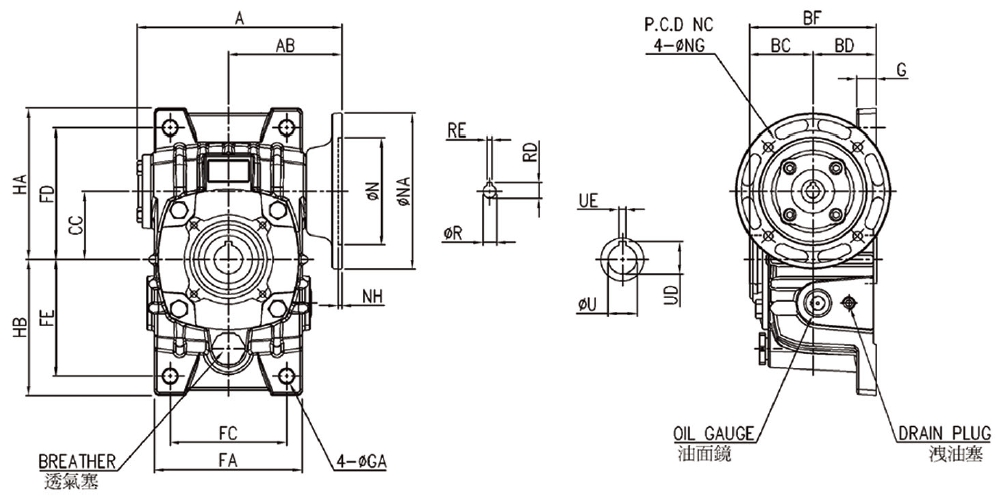

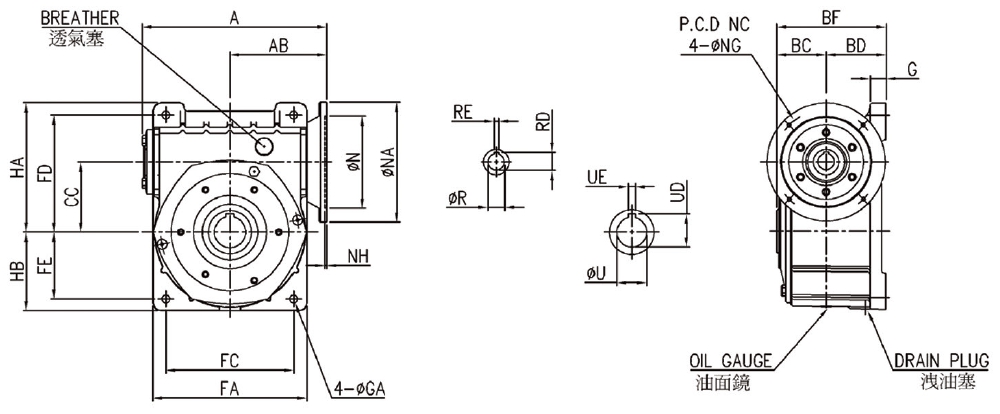

尺寸表 / Dimension
|
規格 Size |
减速比 Ratio |
A |
AB |
BC |
BD |
BF |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
出力中空軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
|
|
||
|
U(H7) |
UD |
UE |
R |
L |
||||||||||||||||||
|
70 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
211 |
117 |
65.5 |
65 |
135.5 |
70 |
156 |
120 |
135 |
120 |
20 |
15 |
155 |
140 |
30 |
33 |
7 |
0.95 |
14.4 |
|
|
|
80 |
233 |
129 |
72 |
70 |
142 |
80 |
176 |
140 |
150 |
130 |
20 |
15 |
170 |
150 |
35 |
38 |
10 |
1.45 |
20.5 |
|
|
|
|
100 |
286 |
160 |
87.5 |
90 |
177.5 |
100 |
226 |
190 |
180 |
155 |
30 |
15 |
200 |
175 |
40 |
43 |
12 |
2.50 |
34.2 |
|
|
|
|
120 |
349 |
180 |
100 |
100 |
200 |
120 |
268 |
220 |
215 |
185 |
30 |
18 |
240 |
210 |
45 |
48.5 |
14 |
5.07 |
60.7 |
|
|
|
|
135 |
373 |
201 |
108 |
110 |
218 |
135 |
306 |
260 |
235 |
210 |
35 |
18 |
260 |
235 |
55 |
60 |
15 |
7.13 |
84.4 |
|
|
|
|
155 |
413 |
221 |
115 |
140 |
255 |
155 |
336 |
290 |
265 |
145 |
35 |
20 |
286 |
170 |
65 |
69.4 |
18 |
6.80 |
114.5 |
|
|
|
|
175 |
456 |
240 |
125 |
150 |
275 |
175 |
380 |
320 |
293 |
167 |
40 |
20 |
324 |
196 |
80 |
84.9 |
20 |
11.0 |
148.0 |
|
|
|
＊入力法蘭界面尺寸講参考D-24頁/ Please freference page D-24 for input flange dimensions.
