蝸輪減速機

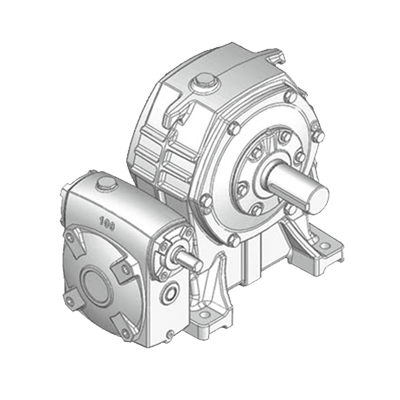

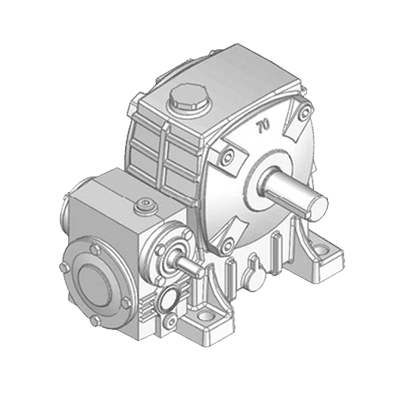

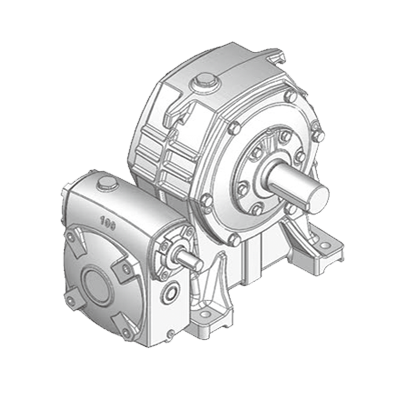

鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機

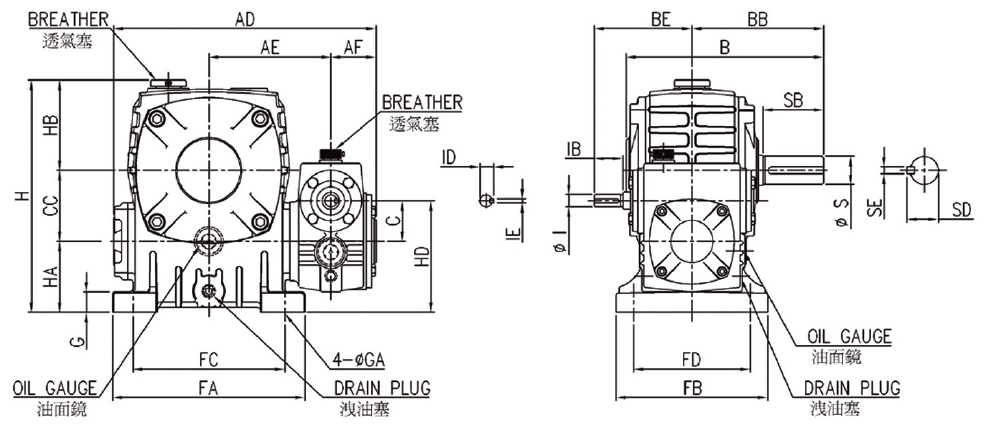

TKBW60-135

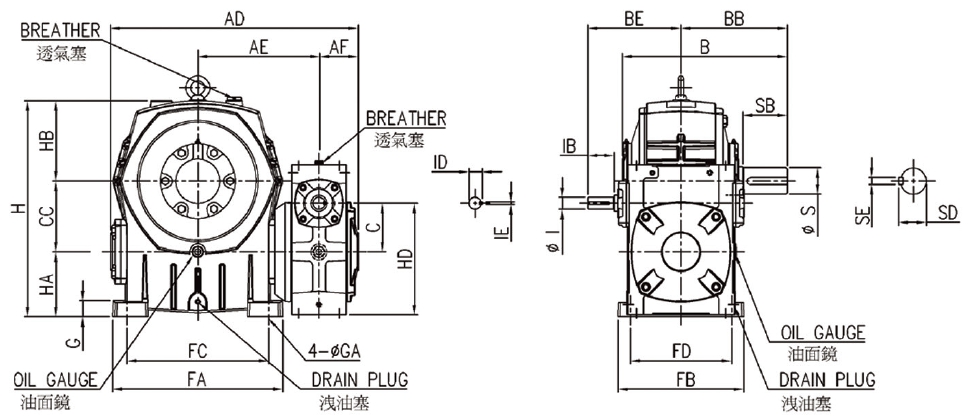

TKBW155-175
TKBW200-300

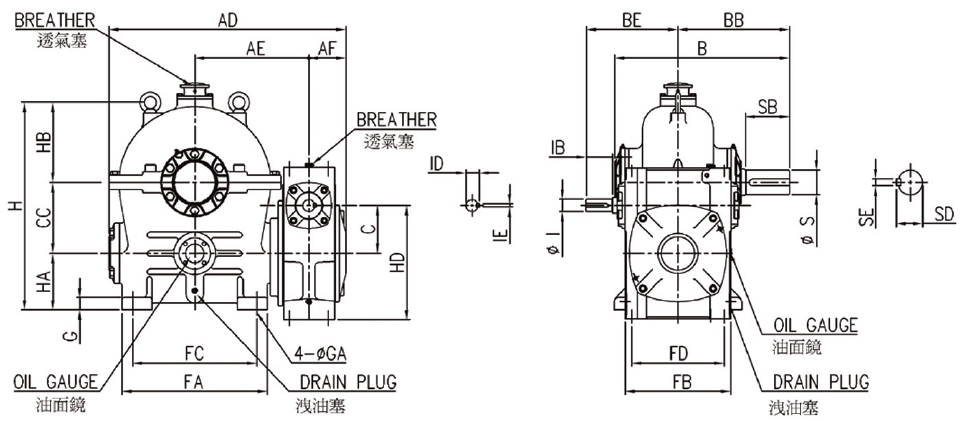

尺寸表 / Dimension
規格 Size |
減速機 Ratio |
AD |
AE |
AF |
B |
BB |
BE |
C |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
HD |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|||||||||||||||||||
l(h6) |
1B |
ID |
IE |
S(h6) |
SB |
SD |
SE |
子機 1st |
母機 2nd |
RR |
RL |
RD |
LR |
LL |
LD |
|||||||||||||||||||||||||||
60 |
1:100 l:200 l:300 1:400 l:500 l:600 l:800 l:900 |
218 |
100 |
43 |
165 |
110 |
88 |
34 |
60 |
150 |
130 |
120 |
105 |
18 |
11 |
210 |
60 |
90 |
94 |
12 |
28 |
13.5 |
4 |
22 |
50 |
25 |
7 |
0.09 |
0.27 |
10.9 |
|
|
|
|
|
|
||||||
70 |
261 |
121 |
46 |
195 |
130 |
96 |
40 |
70 |
190 |
150 |
150 |
115 |
20 |
15 |
240 |
70 |
100 |
110 |
12 |
28 |
13.5 |
4 |
28 |
60 |
31 |
7 |
0.10 |
0.55 |
16 |
|
|
|
|
|
|
|||||||
80 |
284 |
130 |
50 |
210 |
140 |
105 |
50 |
80 |
220 |
170 |
180 |
135 |
24 |
15 |
270 |
80 |
110 |
130 |
12 |
30 |
13.5 |
4 |
32 |
65 |
35 |
10 |
0.33 |
0.73 |
22 |
|
|
|
|
|
||||||||
100 |
352 |
165 |
55 |
260 |
170 |
120 |
60 |
100 |
270 |
190 |
220 |
155 |
25 |
15 |
340 |
100 |
140 |
160 |
15 |
40 |
17 |
5 |
38 |
75 |
41 |
10 |
0.40 |
1. 24 |
36 |
|
|
|
|
|
|
|||||||
120 |
415 |
195 |
65 |
290 |
190 |
140 |
70 |
120 |
320 |
230 |
260 |
180 |
30 |
18 |
405 |
120 |
165 |
190 |
18 |
40 |
20 |
5 |
45 |
85 |
48 |
12 |
0.78 |
2.08 |
63 |
|
|
|
|
|
||||||||
135 |
465 |
220 |
70 |
320 |
210 |
160 |
80 |
135 |
350 |
250 |
290 |
200 |
30 |
18 |
455 |
135 |
185 |
215 |
22 |
50 |
25 |
7 |
55 |
95 |
60 |
15 |
1.15 |
2.75 |
88 |
|
|
|
|
|
|
|||||||
155 |
539 |
257 |
90 |
387 |
252 |
190 |
100 |
155 |
390 |
280 |
320 |
220 |
35 |
20 |
490 |
135 |
200 |
235 |
25 |
50 |
28 |
7 |
60 |
110 |
65 |
15 |
1.65 |
3.90 |
129 |
|
|
|
|
|
|
|||||||
175 |
624 |
299 |
100 |
407 |
262 |
230 |
120 |
175 |
420 |
310 |
350 |
250 |
40 |
20 |
565 |
160 |
230 |
280 |
30 |
65 |
33 |
7 |
65 |
110 |
69 |
18 |
3.82 |
5.20 |
186 |
|
|
|
|
|
||||||||
200 |
672 |
322 |
110 |
495 |
315 |
260 |
135 |
200 |
410 |
360 |
350 |
290 |
35 |
22 |
650 |
160 |
290 |
320 |
35 |
75 |
38 |
10 |
70 |
125 |
74.5 |
20 |
5.32 |
6.60 |
245 |
|
|
|
|
|||||||||
225 |
735 |
355 |
110 |
520 |
335 |
260 |
135 |
225 |
470 |
410 |
390 |
330 |
40 |
27 |
705 |
180 |
300 |
320 |
35 |
75 |
38 |
10 |
80 |
140 |
84.5 |
20 |
5.32 |
9.63 |
264 |
|
|
|
|
|
|
|||||||
250 |
844 |
392 |
135 |
555 |
360 |
302 |
155 |
250 |
520 |
460 |
440 |
380 |
42 |
27 |
780 |
200 |
330 |
355 |
40 |
85 |
43 |
10 |
90 |
155 |
98 |
24 |
5.45 |
12 .8 |
396 |
|
|
|
|
|
|
|||||||
300 |
920 |
425 |
135 |
610 |
410 |
302 |
155 |
300 |
580 |
450 |
480 |
340 |
50 |
36 |
855 |
200 |
355 |
355 |
40 |
85 |
43 |
10 |
95 |
170 |
101 |
28 |
5.45 |
14.6 |
480 |
|
|
|
|
|
|
