蝸輪減速機

TKVW

TKVW

鑄鐵蝸輪減速機

1) 剛性佳

2) 低噪音

3) 適用於實心出力軸轉動場合

4) 可設計特殊蝸輪低齒隙減速機

詳細說明

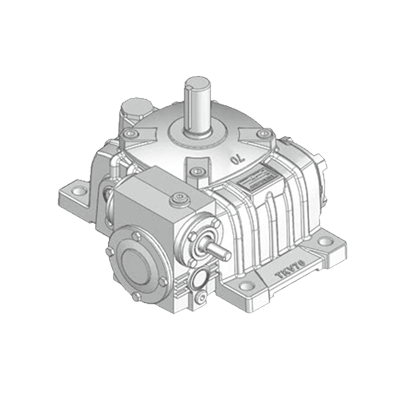

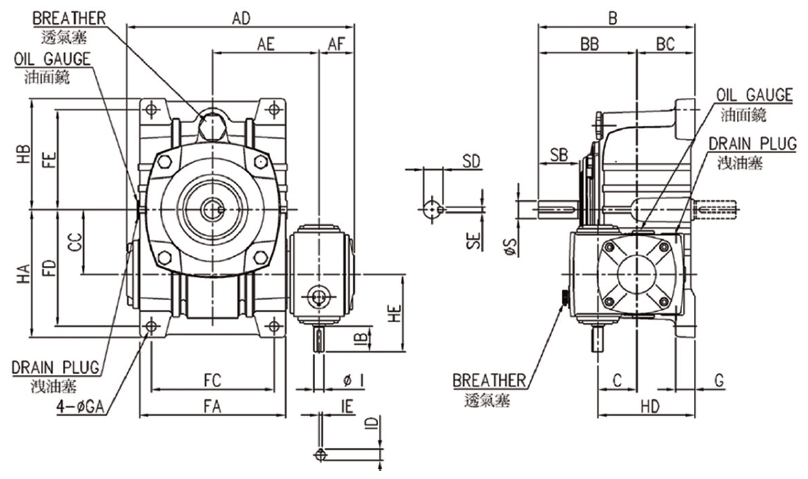

TKVW60-135

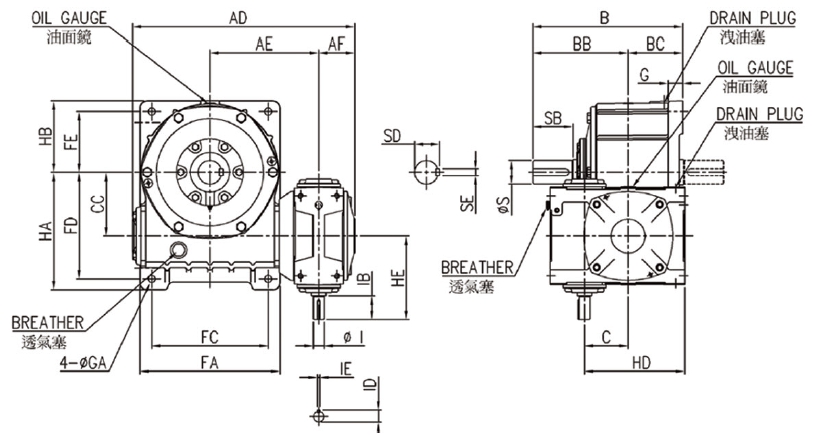

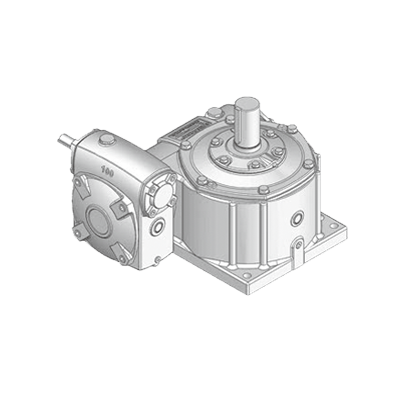

TKVW155-175

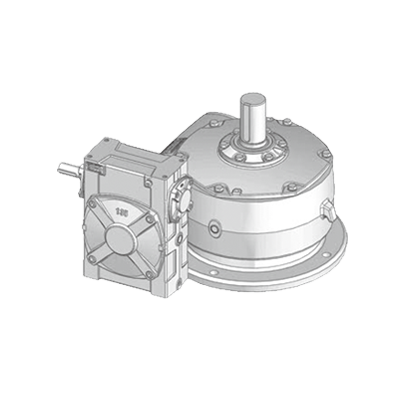

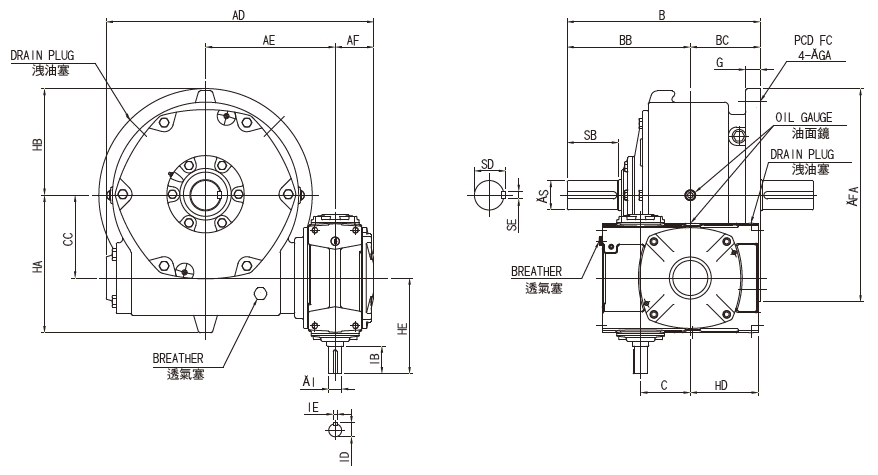

TKVW200-300

尺寸表 / Dimension

規格 Size	減速機 Ratio	AD	AE	AF	B	BB	BC	C	CC	FA	FC	FD	FE	G	GA	HA	HB	HD	HE	實心入力軸 Solid Input Shaft				實心出力軸 Solid Output Shaft							油量 (I)			概重 (Kg)
規格 Size	減速機 Ratio	AD	AE	AF	B	BB	BC	C	CC	FA	FC	FD	FE	G	GA	HA	HB	HD	HE	I(h6)	IB	ID	IE	S(h6)	SB	SD		SE		lst		2nd		概重 (Kg)	AR	AL	BR	BL	DL	DR
60	1:100 l:200 l:300 1:400 l:500 l:600 l:800 l:900	218	100	43	165	110	55	34	60	126	100	120	105	15	11	137	123	89	88	12	28	13.5	4	22	50		25		7		0.09		0.70	11.6
70		261	121	46	195	130	65	50	70	156	120	135	120	20	15	155	140	110	96	12	28	13.5	4	28	60		31		7		0.10		0.95	17
80		284	130	50	210	140	70	60	80	176	140	150	130	20	15	170	150	120	105	12	30	13.5	4	32	65		35		10		0.33		1.45	22
100		352	165	55	260	170	90	70	100	226	190	180	155	30	15	200	175	150	120	15	40	17	5	38	75		41		10		0.40		2.50	39
120		415	195	65	290	190	100	80	120	268	220	215	185	30	18	240	210	170	140	18	40	20	5	45	85		48		12		0.78		5.07	68
135		465	220	70	320	210	110	100	135	306	260	235	210	35	18	260	235	190	160	22	50	25	7	55	95		60		15		1.15		7.13	95
155		539	257	90	392	252	140	120	155	336	290	265	145	35	20	286	170	240	190	25	50	28	7	60	110		65		15		1.65		7.50	139
175		624	299	100	412	262	150	135	175	380	320	293	167	40	20	321	195	270	230	30	65	33	7	65	110		69		18		3.82		11.0	200
200		672	322	110	490	315	175	135	200	510	450	-	-	40	22	343	255	310	260	35	75	38	10	70	125		74.5		20		5.32		14.4	260
225		735	355	110	525	335	190	155	225	580	510	-	-	40	27	374	290	325	260	35	75	38	10	80	140		84.5		20		5.32		19.5	284
250		844	392	135	560	360	200	155	250	640	570	-	-	42	27	419	320	355	302	40	85	43	10	90	155		98		24		5.45		23.8	433
300		920	425	135	645	410	235	155	300	750	660	-	-	42	36	493	375	390	302	40	85	43	10	95	170		101		28		5.45		33.5	590
