蝸輪減速機

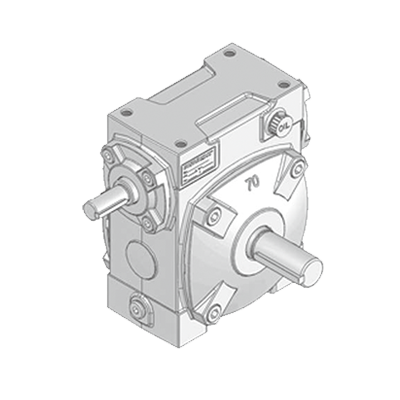

鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
BH40-175

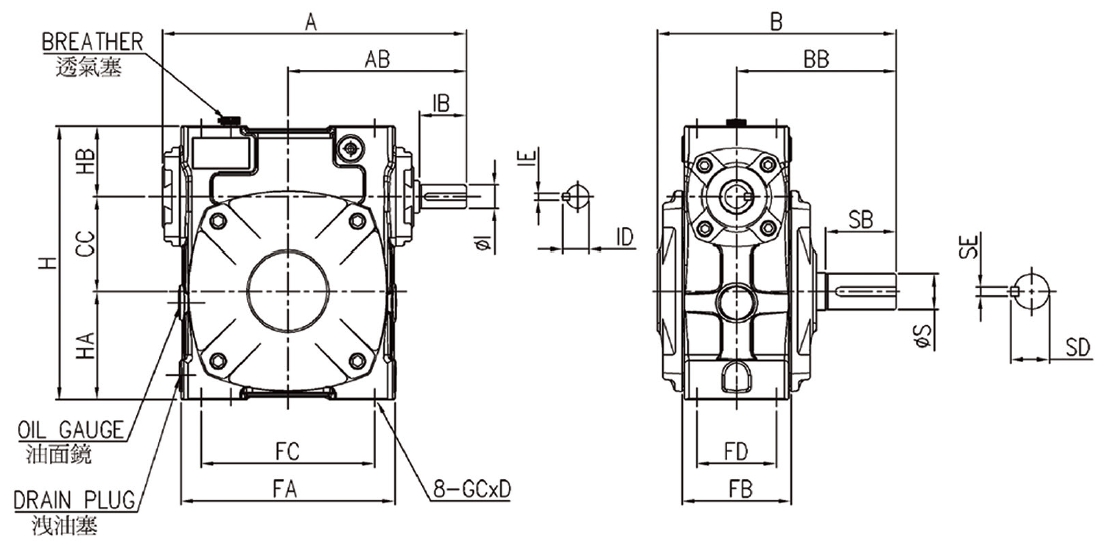

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
B |
BB |
CC |
FA |
FB |
FC |
FD |
GCxD |
H |
HA |
HB |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|
|
|
|
|
|
|
|
|
|
||||||
I(h6) |
IB |
ID |
IE |
S(H6) |
SB |
SD |
SE |
AL |
AR |
AD |
AI |
AK |
BR |
BL |
BD |
BI |
BK |
|||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
160 |
96 |
130 |
84 |
40 |
102 |
68 |
80 |
54 |
M8xl6L |
127 |
53 |
34 |
12 |
28 |
13.5 |
4 |
15 |
35 |
17 |
5 |
0.20 |
4.1 |
||||||||||
50 |
175 |
105 |
145 |
95 |
50 |
115 |
68 |
90 |
50 |
M8xl6L |
150 |
65 |
35 |
12 |
30 |
13.5 |
4 |
17 |
40 |
19 |
5 |
0.25 |
4.7 |
|||||||||||
60 |
195 |
120 |
165 |
110 |
60 |
127 |
78 |
100 |
54 |
M10x20L |
177 |
75 |
42 |
15 |
40 |
17 |
5 |
22 |
50 |
25 |
7 |
0.41 |
6.9 |
|||||||||||
70 |
234 |
140 |
195 |
130 |
70 |
156 |
88 |
125 |
66 |
M10x20L |
205 |
85 |
50 |
18 |
40 |
20 |
5 |
28 |
60 |
31 |
7 |
0.66 |
11.9 |
|||||||||||
80 |
264 |
160 |
210 |
140 |
80 |
176 |
101 |
145 |
75 |
M10x20L |
232 |
92 |
60 |
22 |
50 |
25 |
7 |
32 |
65 |
35 |
10 |
1.00 |
16.0 |
|
|
|||||||||
100 |
322 |
190 |
260 |
170 |
100 |
227 |
112 |
185 |
85 |
M12x24L |
290 |
115 |
75 |
25 |
50 |
28 |
7 |
38 |
75 |
41 |
10 |
1.65 |
35.0 |
|||||||||||
120 |
385 |
230 |
290 |
190 |
120 |
265 |
132 |
220 |
100 |
M14x28L |
370 |
155 |
95 |
30 |
65 |
33 |
7 |
45 |
85 |
48 |
12 |
3.82 |
51.0 |
|||||||||||
135 |
435 |
260 |
320 |
210 |
135 |
298 |
144 |
260 |
110 |
M16x32L |
425 |
185 |
105 |
35 |
75 |
38 |
10 |
55 |
95 |
60 |
15 |
5.32 |
72.0 |
|||||||||||
155 |
494 |
302 |
387 |
252 |
155 |
340 |
164 |
280 |
120 |
M16x35L |
423 |
165 |
103 |
40 |
85 |
43 |
10 |
60 |
110 |
65 |
15 |
5.45 |
106.0 |
|||||||||||
175 |
541 |
325 |
404 |
262 |
175 |
370 |
170 |
310 |
120 |
M20x30L |
480 |
205 |
100 |
45 |
85 |
48 |
12 |
65 |
110 |
70 |
18 |
8.15 |
146.0 |
