蝸輪減速機
鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合

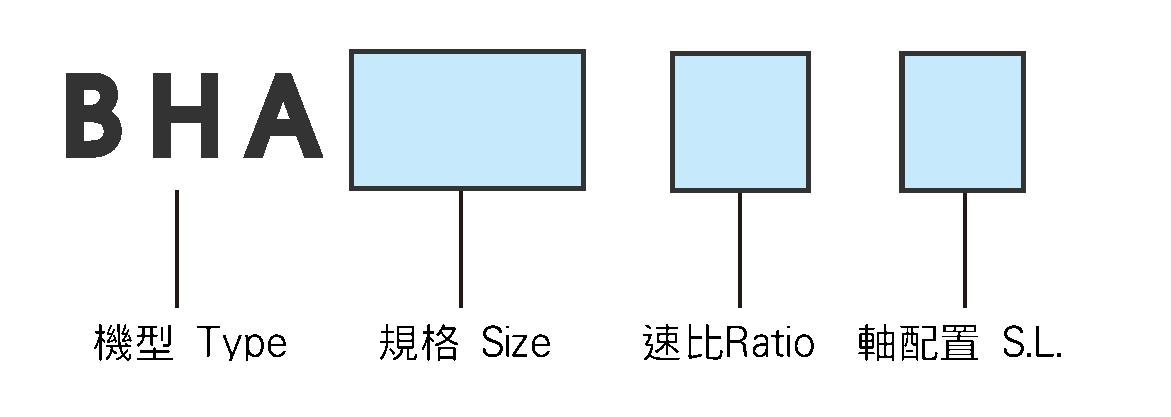

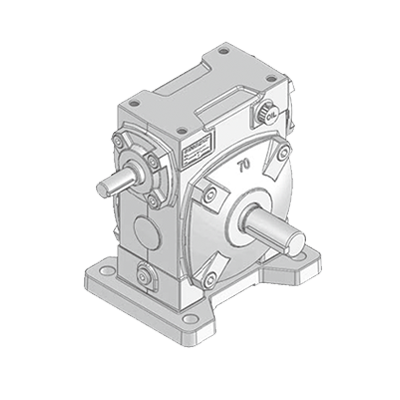

BHA40-155

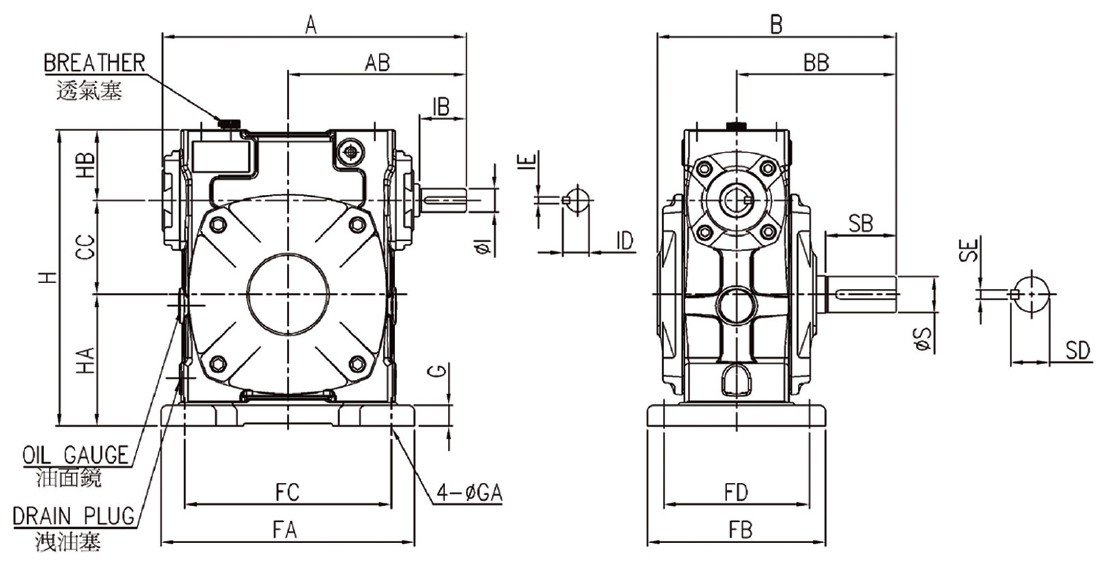

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
B |
BB |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|
|
|
|
|
||||||
I(h6) |
IB |
ID |
IE |
S(H6) |
SB |
SD |
SE |
R |
L |
D |
I |
K |
||||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
160 |
96 |
129 |
84 |
40 |
125 |
110 |
100 |
90 |
12 |
10 |
140 |
65 |
34 |
12 |
28 |
13.5 |
4 |
15 |
35 |
17 |
5 |
0.20 |
4.5 |
|||||
50 |
175 |
105 |
145 |
95 |
50 |
140 |
120 |
110 |
95 |
13 |
11 |
165 |
80 |
35 |
12 |
30 |
13.5 |
4 |
17 |
40 |
19 |
5 |
0.25 |
4.9 |
||||||
60 |
195 |
120 |
165 |
110 |
60 |
150 |
130 |
120 |
105 |
15 |
11 |
195 |
93 |
42 |
15 |
40 |
17 |
5 |
22 |
50 |
25 |
7 |
0.41 |
7.2 |
||||||
70 |
234 |
140 |
195 |
130 |
70 |
190 |
150 |
150 |
115 |
18 |
15 |
225 |
105 |
50 |
18 |
40 |
20 |
5 |
28 |
60 |
31 |
7 |
0.66 |
13.3 |
||||||
80 |
264 |
160 |
210 |
140 |
80 |
220 |
170 |
180 |
135 |
18 |
15 |
252 |
112 |
60 |
22 |
50 |
25 |
7 |
32 |
65 |
35 |
10 |
1.00 |
18.0 |
||||||
100 |
322 |
190 |
260 |
170 |
100 |
270 |
190 |
220 |
155 |
22 |
15 |
315 |
140 |
75 |
25 |
50 |
28 |
7 |
38 |
75 |
41 |
10 |
1.65 |
38.0 |
||||||
120 |
385 |
230 |
290 |
190 |
120 |
320 |
230 |
260 |
180 |
22 |
18 |
395 |
180 |
95 |
30 |
65 |
33 |
7 |
45 |
85 |
48 |
12 |
3.82 |
56.0 |
||||||
135 |
435 |
260 |
320 |
210 |
135 |
350 |
250 |
290 |
200 |
27 |
18 |
455 |
215 |
105 |
35 |
75 |
38 |
10 |
55 |
95 |
60 |
15 |
5.32 |
78.0 |
||||||
155 |
494 |
302 |
387 |
252 |
155 |
390 |
280 |
320 |
220 |
27 |
20 |
458 |
200 |
103 |
40 |
85 |
43 |
10 |
60 |
110 |
65 |
15 |
5.45 |
113.0 |
