蝸輪減速機
鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合

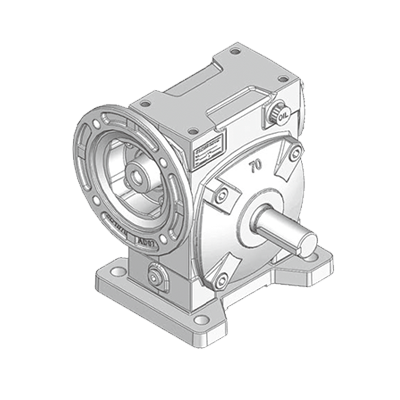

BHAE40-155

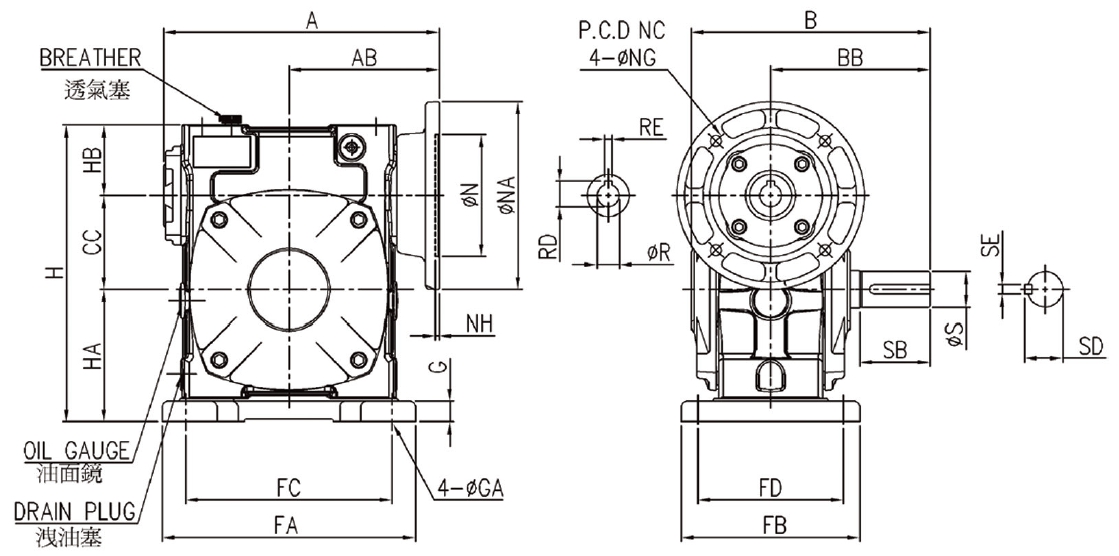

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
B |
BB |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|
|
|
|||
S(h6) |
SB |
SD |
SE |
R |
L |
D |
|||||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
150 |
89 |
129 |
84 |
40 |
125 |
110 |
100 |
90 |
12 |
10 |
140 |
65 |
34 |
15 |
35 |
l7 |
5 |
0.20 |
5.4 |
1/4 HP |
|||
1/2 HP |
|||||||||||||||||||||||||
50 |
163 |
85 |
145 |
95 |
50 |
140 |
120 |
110 |
95 |
13 |
11 |
165 |
80 |
35 |
17 |
40 |
19 |
5 |
0.25 |
6.0 |
1/4 HP |
||||
1/2 HP |
|||||||||||||||||||||||||
60 |
177 |
90 |
165 |
110 |
60 |
150 |
130 |
120 |
105 |
15 |
11 |
195 |
93 |
42 |
22 |
50 |
25 |
7 |
0.41 |
7.4 |
1/4 HP |
|
|||
1/2 HP |
|
||||||||||||||||||||||||
70 |
211 |
117 |
195 |
130 |
70 |
190 |
150 |
150 |
115 |
18 |
15 |
225 |
105 |
50 |
28 |
60 |
31 |
7 |
0.66 |
14.4 |
1/2 HP | ||||
1 HP |
|
||||||||||||||||||||||||
80 |
233 |
129 |
210 |
140 |
80 |
220 |
170 |
180 |
135 |
18 |
15 |
252 |
112 |
60 |
32 |
65 |
35 |
10 |
1.00 |
20.0 |
1 HP |
|
|||
2 HP |
|
||||||||||||||||||||||||
100 |
286 |
160 |
260 |
170 |
100 |
270 |
190 |
220 |
155 |
22 |
15 |
315 |
140 |
75 |
38 |
75 |
41 |
10 |
1.65 |
39.0 |
2 HP | ||||
3 HP |
|
||||||||||||||||||||||||
120 |
349 |
180 |
290 |
190 |
120 |
320 |
230 |
260 |
180 |
22 |
18 |
395 |
180 |
95 |
45 |
85 |
48 |
12 |
3.82 |
60.0 |
3 HP |
|
|||
5 HP |
|
||||||||||||||||||||||||
135 |
373 |
201 |
320 |
210 |
135 |
350 |
250 |
290 |
200 |
27 |
18 |
455 |
215 |
105 |
55 |
95 |
60 |
15 |
5.32 |
81.0 |
5 HP |
|
|||
7.5 HP |
|
||||||||||||||||||||||||
155 |
413 |
221 |
387 |
252 |
155 |
390 |
280 |
320 |
220 |
27 |
20 |
458 |
200 |
103 |
60 |
110 |
65 |
15 |
5.45 |
121.0 |
7.5 HP |
|
|||
10 HP |
|
*入力法蘭界面尺寸請參考D-24 頁. Please freference page D-24 for input flange dimensions
