蝸輪減速機
BHVE
鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
詳細說明

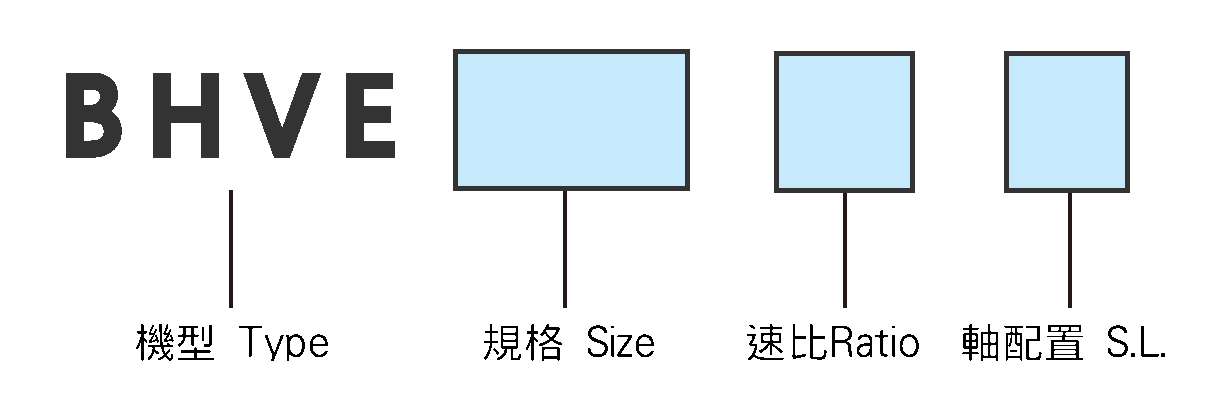

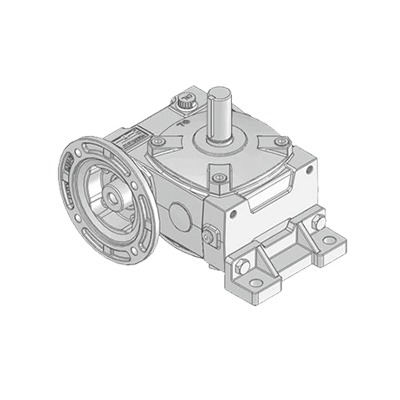

BHVE40-155

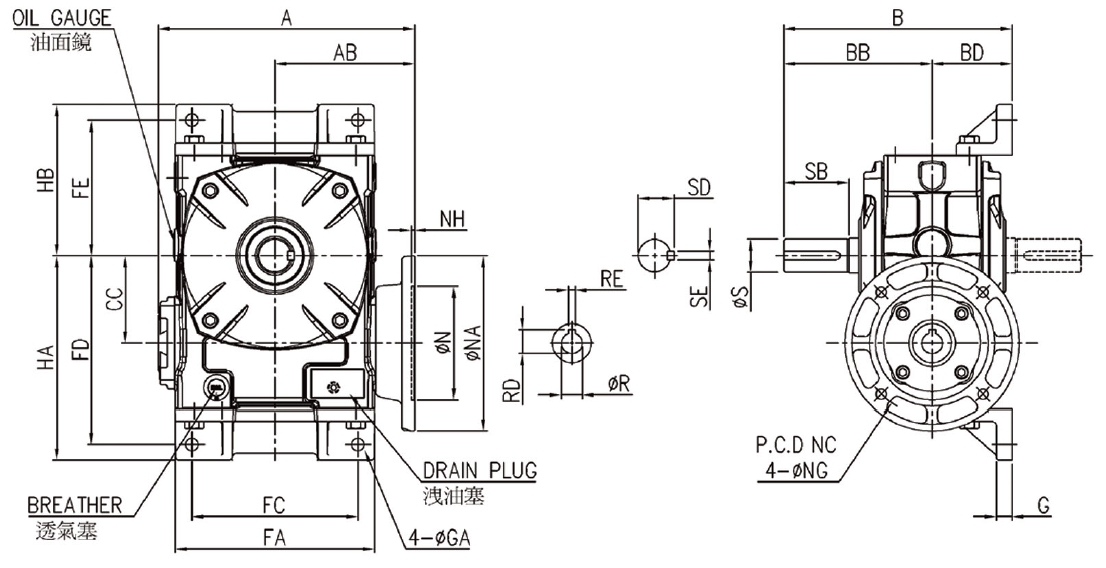

尺寸表 / Dimension
|
規格 Size |
減速比 Ratio |
A |
AB |
B |
BB |
BD |
CC |
FA |
FC |
FD |
FE |
G |
GA |
H |
HA |
HB |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|
|
|
|
|
|
|||
|
S(h6) |
SB |
SD |
SE |
AR |
AL |
DR |
BR |
BL |
DL |
||||||||||||||||||||
|
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
150 |
89 |
131 |
84 |
47 |
40 |
104 |
80 |
96 |
75 |
10 |
9 |
140 |
108 |
87 |
15 |
35 |
l7 |
5 |
0.38 |
5.7 |
1/4 HP |
|
|
|
|
|
|
|
1/2 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
50 |
163 |
85 |
145 |
95 |
50 |
50 |
115 |
90 |
110 |
90 |
14 |
11 |
165 |
123 |
102 |
17 |
40 |
19 |
5 |
0.30 |
6.8 |
1/4 HP |
|
|
|
|
|
|
|
|
1/2 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
60 |
177 |
90 |
165 |
110 |
55 |
60 |
125 |
100 |
129 |
102 |
15 |
11 |
195 |
144 |
116 |
22 |
50 |
25 |
7 |
0.43 |
8.4 |
1/4 HP |
|
|
|
|
|
|
|
|
1/2 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
70 |
211 |
117 |
195 |
130 |
65 |
70 |
155 |
120 |
155 |
120 |
18 |
15 |
225 |
170 |
135 |
28 |
60 |
31 |
7 |
0.75 |
15.0 |
1/2 HP |
|
|
|
|
|
|
|
|
1 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
80 |
233 |
129 |
212 |
140 |
72 |
80 |
174 |
140 |
180 |
132 |
18 |
15 |
252 |
195 |
147 |
32 |
65 |
35 |
10 |
1.15 |
21.0 |
1 HP |
|
|
|
|
|
|
|
|
2 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
100 |
286 |
160 |
260 |
170 |
90 |
100 |
224 |
190 |
215 |
155 |
20 |
15 |
315 |
233 |
172 |
38 |
75 |
41 |
10 |
2.15 |
41.0 |
2 HP |
|
|
|
|
|
|
|
|
3 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
120 |
349 |
180 |
290 |
190 |
100 |
120 |
264 |
220 |
255 |
195 |
16 |
18 |
395 |
278 |
217 |
45 |
85 |
48 |
12 |
4.00 |
61.0 |
3 HP |
|
|
|
|
|
|
|
|
5 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
135 |
373 |
201 |
320 |
210 |
110 |
135 |
304 |
260 |
285 |
230 |
23 |
18 |
455 |
308 |
252 |
55 |
95 |
60 |
15 |
5.68 |
83.0 |
5 HP |
|
|
|
|
|
|
|
|
7.5 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
|
155 |
413 |
221 |
392 |
252 |
140 |
155 |
315 |
280 |
323 |
230 |
27 |
20 |
458 |
346 |
254 |
60 |
110 |
65 |
15 |
7.40 |
137.0 |
7.5 HP |
|
|
|
|
|
|
|
|
10 HP |
|
|
|
|
|
|
|||||||||||||||||||||||
*入力法蘭界面尺寸請參考D-24 頁. Please freference page D-24 for input flange dimensions.
BACK
