蝸輪減速機

BHQ

BHQ

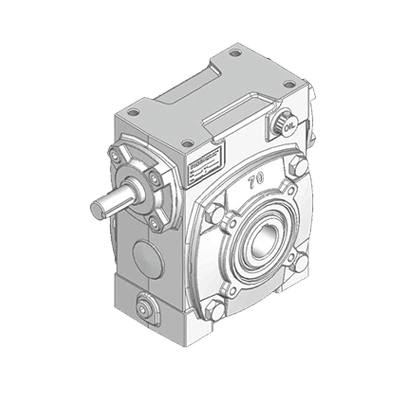

鑄鐵蝸輪減速機

1) 機型設計選擇多樣化

2) 底噪音運轉

3) 無安裝限制

4) 使用於中空出力軸轉動場合

詳細說明

BHQ40-250

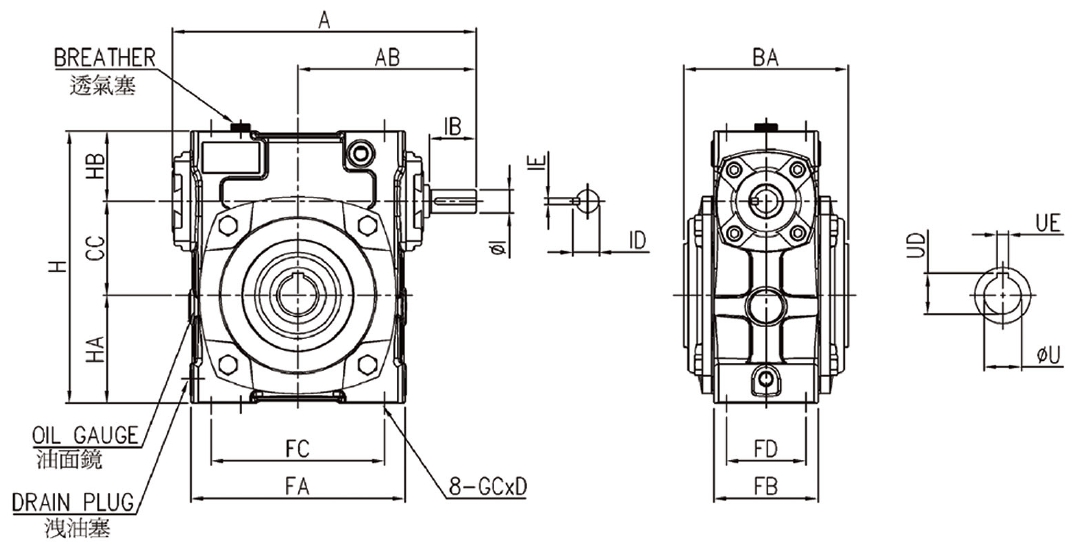

尺寸表 / Dimension

規格 Size	減速比 Ratio	A	AB	BA	CC	FA	FB	FC	FD	GCxD	H	HA	HB	實心入力軸 Solid Input Shaft				中空出力軸 Hollow Output Shaft			油量 (I)	概重 (kg)
規格 Size	減速比 Ratio	A	AB	BA	CC	FA	FB	FC	FD	GCxD	H	HA	HB	I(h6)	IB	ID	IE	U(H7)	UD	UE	油量 (I)	概重 (kg)	A	B	AI	BI
40	l :10 l :15 l :20 l :30 l :40 l :50 l :60	160	96.5	90	40	102	67	80	54	M8x16L	127	53	34	12	28	13.5	4	20	22.8	6	0.19	4.1
50		175	105	99	50	115	68	90	50	M8x16L	150	65	35	12	30	13.5	4	25	28.0	7	0.21	4.7
60		195	120	112	60	127	78	100	54	M10x20L	177	75	42	15	40	17	5	25	28.0	7	0.36	6.9
70		234	140	131	70	156	88	125	66	M10x20L	205	85	50	18	40	20	5	30	33.0	7	0.60	11.9
80		264	160	144	80	176	101	145	75	M10x20L	232	92	60	22	50	25	7	35	38.0	10	0.88	16.0
100		322	190	175	100	227	112	185	85	M12x24L	290	115	75	25	50	28	7	40	43.0	12	1.73	35.0
120		385	230	200	120	265	132	220	100	M14x28L	370	155	95	30	65	33	7	45	48.5	14	3.56	51.0
135		435	260	216	135	298	144	260	110	M16x32L	425	185	105	35	75	38	10	55	60.0	15	5.00	72.0
155		494	302	230	155	340	164	280	120	M16x35L	423	165	103	40	85	43	10	65	69.4	18	6.18	102.0
175		550	325	250	175	370	170	310	120	M20x30L	480	205	100	45	85	48	12	80	84.9	20	9.25	138.0
200		595	352	306	200	405	226	360	165	M18x34L	575	245	130	50	95	53	12	90	95.4	25	17.6	165.0
250		742	425	316	250	540	250	440	180	★M24x50L	680	300	130	60	110	65	15	120	127.4	32	25.8	310.0

*★250型底座上/下面各六處攻牙. ★Total for six mounting holes for each top & bottom surface.
