蝸輪減速機

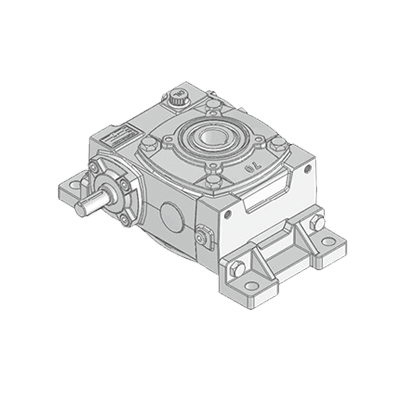

鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
BHVQ40-155

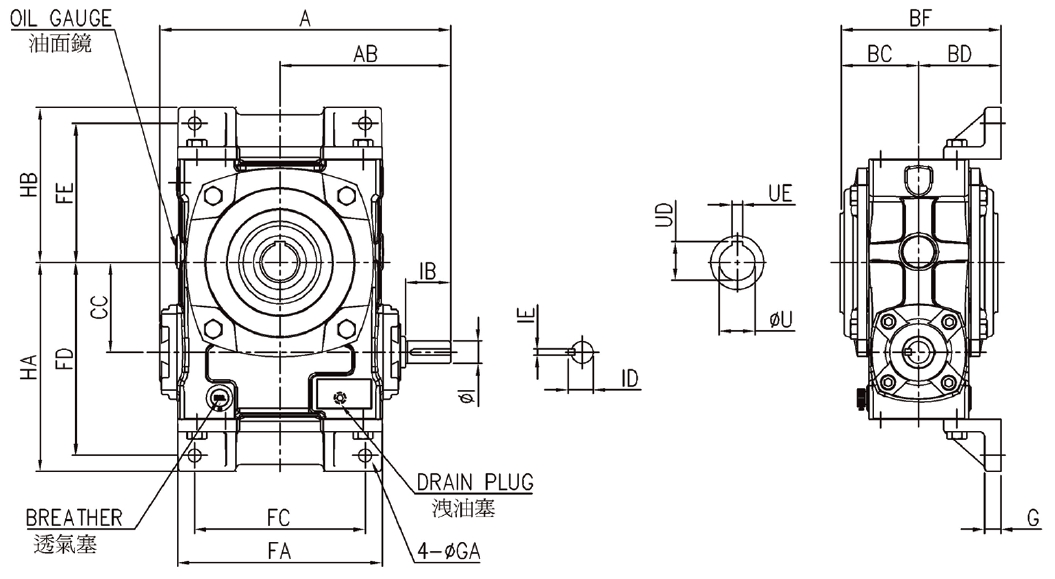

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
BC |
BD |
BF |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
實心入力軸 Solid Input Shaft |
中空出力軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
||||||||
I(h6) |
IB |
ID |
IE |
U(H7) |
UD |
UE |
R |
L |
I |
||||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
160 |
96 |
45 |
47 |
92 |
40 |
104 |
80 |
96 |
75 |
10 |
9 |
108 |
87 |
12 |
28 |
13.5 |
4 |
20 |
22.8 |
6 |
0.16 |
4.7 |
|
||
50 |
175 |
105 |
49.5 |
50 |
99.5 |
50 |
115 |
90 |
110 |
90 |
14 |
11 |
123 |
102 |
12 |
30 |
13.5 |
4 |
25 |
28.0 |
7 |
0.21 |
5.7 |
|
|||
60 |
195 |
120 |
56 |
55 |
111 |
60 |
125 |
100 |
129 |
102 |
15 |
11 |
144 |
116 |
15 |
40 |
17 |
5 |
25 |
28.0 |
7 |
0.39 |
8.2 |
|
|||
70 |
234 |
140 |
65.5 |
65 |
130.5 |
70 |
155 |
120 |
155 |
120 |
18 |
15 |
l70 |
135 |
18 |
40 |
20 |
5 |
30 |
33.0 |
7 |
0.73 |
14.2 |
|
|||
80 |
264 |
160 |
72 |
72 |
144 |
80 |
174 |
140 |
180 |
132 |
18 |
15 |
195 |
147 |
22 |
50 |
25 |
7 |
35 |
38.0 |
10 |
1.04 |
19.0 |
|
|||
100 |
322 |
190 |
87.5 |
90 |
177.5 |
100 |
224 |
190 |
215 |
155 |
20 |
15 |
233 |
172 |
25 |
50 |
28 |
7 |
40 |
43.0 |
12 |
2.07 |
40.0 |
|
|||
120 |
385 |
230 |
100 |
100 |
200 |
120 |
264 |
220 |
255 |
195 |
16 |
18 |
278 |
217 |
30 |
65 |
33 |
7 |
45 |
48.5 |
14 |
4.12 |
57.0 |
|
|||
135 |
435 |
260 |
108 |
110 |
218 |
135 |
304 |
260 |
285 |
230 |
23 |
18 |
308 |
252 |
35 |
75 |
38 |
10 |
55 |
60.0 |
15 |
5.56 |
80.0 |
|
|||
155 |
494 |
302 |
115 |
140 |
255 |
155 |
315 |
280 |
323 |
230 |
15 |
20 |
346 |
254 |
40 |
85 |
43 |
10 |
65 |
69.4 |
18 |
6.00 |
125.0 |
|
