蝸輪減速機
BHVEQ

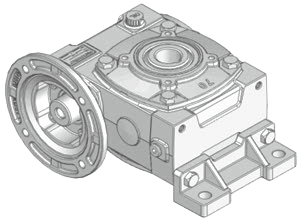

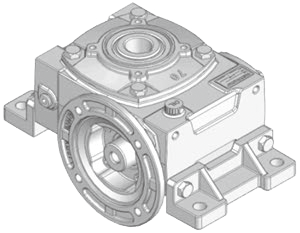

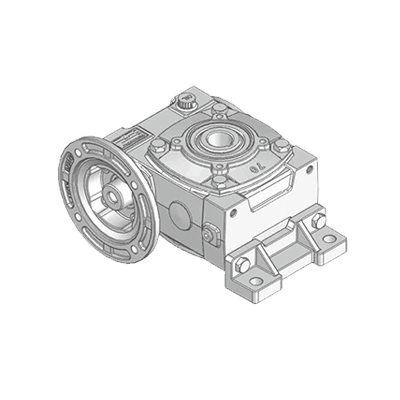

鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
詳細說明
BHVEQ40-155

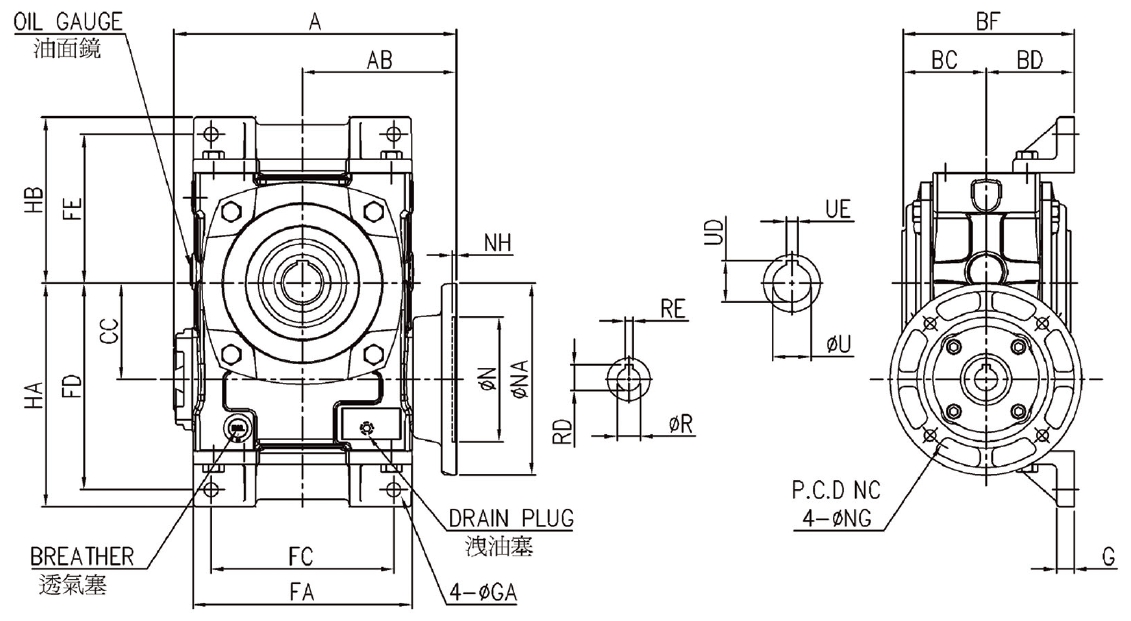

尺寸表 / Dimension
|
規格 Size |
減速比 Ratio |
A |
AB |
BC |
BD |
BF |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
中空出力軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|
|
||
|
U(H7) |
UD |
UE |
R |
L |
|||||||||||||||||||
|
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
150 |
89 |
45 |
47 |
92 |
40 |
104 |
80 |
96 |
75 |
10 |
10 |
108 |
87 |
20 |
22.8 |
6 |
0.16 |
5.7 |
1/4 HP |
|
|
|
1/2 HP |
|
|
|||||||||||||||||||||
|
50 |
163 |
85 |
49.5 |
50 |
99.5 |
50 |
115 |
90 |
110 |
90 |
14 |
11 |
123 |
102 |
25 |
28.0 |
7 |
0.21 |
6.8 |
1/4 HP |
|
|
|
|
1/2 HP |
|
|
|||||||||||||||||||||
|
60 |
177 |
90 |
56 |
55 |
111 |
60 |
125 |
100 |
129 |
102 |
15 |
11 |
144 |
116 |
25 |
28.0 |
7 |
0.39 |
8.4 |
1/4 HP |
|
|
|
|
1/2 HP |
|
|
|||||||||||||||||||||
|
70 |
211 |
117 |
65.5 |
65 |
130.5 |
70 |
155 |
120 |
155 |
120 |
18 |
15 |
170 |
135 |
30 |
33.0 |
7 |
0.73 |
15.0 |
1/2 HP |
|
|
|
|
1 HP |
|
|
|||||||||||||||||||||
|
80 |
233 |
129 |
72 |
72 |
144 |
80 |
174 |
140 |
180 |
132 |
18 |
15 |
195 |
147 |
35 |
38.0 |
10 |
1.04 |
21.0 |
1 HP |
|
|
|
|
2 HP |
|
|
|||||||||||||||||||||
|
100 |
286 |
160 |
87.5 |
90 |
177.5 |
100 |
224 |
190 |
215 |
155 |
20 |
15 |
233 |
172 |
40 |
43.0 |
12 |
2.07 |
41.0 |
2 HP |
|
|
|
|
3 HP |
|
|
|||||||||||||||||||||
|
120 |
349 |
180 |
100 |
100 |
200 |
120 |
264 |
220 |
255 |
195 |
22 |
18 |
273 |
217 |
45 |
48.5 |
14 |
4.12 |
61.0 |
3 HP |
|
|
|
|
5 HP |
|
|
|||||||||||||||||||||
|
135 |
373 |
201 |
108 |
110 |
218 |
135 |
304 |
260 |
285 |
230 |
23 |
18 |
308 |
252 |
55 |
60.0 |
15 |
5.56 |
83.0 |
5 HP |
|
|
|
|
7.5 HP |
|
|
|||||||||||||||||||||
|
155 |
413 |
221 |
115 |
140 |
255 |
155 |
315 |
280 |
323 |
230 |
14 |
20 |
346 |
254 |
65 |
69.4 |
18 |
6.00 |
132.0 |
7.5 HP |
|
|
|
|
10 HP |
|
|
|||||||||||||||||||||
*入力法蘭界面尺寸請參考D-24頁. Please freference page D-24 for input flange dimensions.
