蝸輪減速機

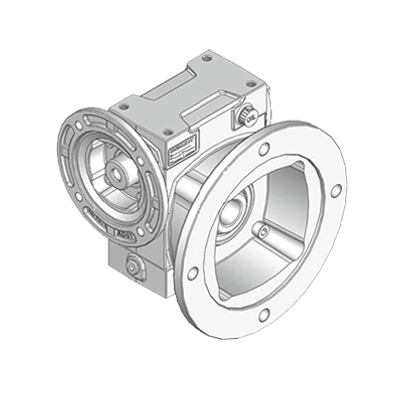

鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
BHEQF50-155

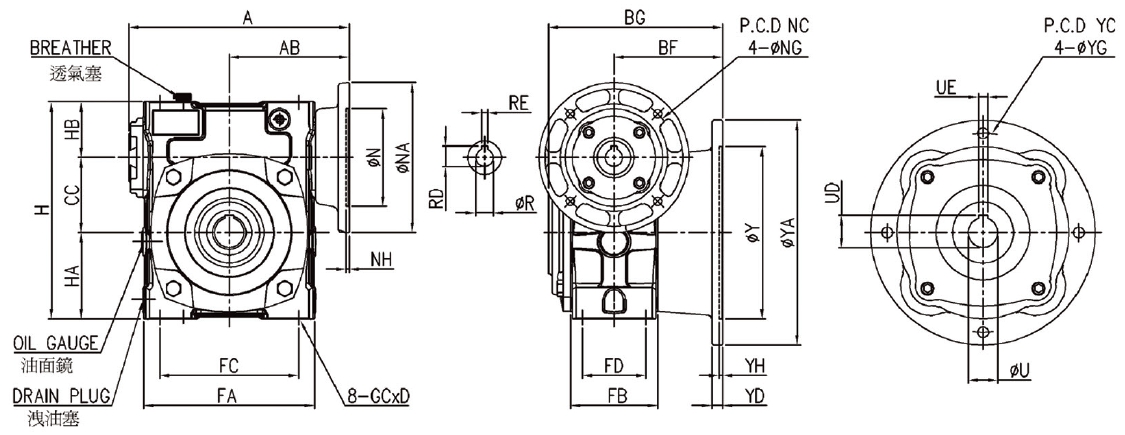

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
BF |
BG |
CC |
FA |
FB |
FC |
FD |
GCxD |
H |
HA |
HB |
中空出力軸 Hollow Output Shaft |
出力法蘭 Output Flange |
油量 (I) |
概重 (kg) |
馬力 HP |
|||||||||||
U(H7) |
UD |
UE |
Y(G8) |
YA |
YC |
YD |
YG |
YH |
AR |
AL |
BR |
BL |
||||||||||||||||||
50 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
163 |
85 |
96 |
145.5 |
50 |
115 |
68 |
90 |
50 |
M8x16L |
150 |
65 |
35 |
25 |
28 |
7 |
115 |
180 |
150 |
10 |
11 |
4 |
0.21 |
8.6 |
1/4 HP |
||||
1/2 HP |
||||||||||||||||||||||||||||||
60 |
177 |
90 |
86 |
142 |
60 |
127 |
78 |
100 |
54 |
M10x20L |
177 |
75 |
42 |
25 |
28 |
7 |
115 |
180 |
150 |
12 |
11 |
4 |
0.36 |
9.4 |
1/4 HP |
|||||
1/2 HP |
||||||||||||||||||||||||||||||
70 |
211 |
117 |
115 |
180.5 |
70 |
156 |
88 |
125 |
66 |
M10x20L |
205 |
85 |
50 |
30 |
33 |
7 |
180 |
250 |
215 |
13 |
15 |
4 |
0.60 |
16.0 |
1/2 HP |
|||||
1 HP |
||||||||||||||||||||||||||||||
80 |
233 |
129 |
105 |
177 |
80 |
176 |
101 |
145 |
75 |
M10x20L |
232 |
92 |
60 |
35 |
38 |
10 |
180 |
250 |
215 |
15 |
15 |
5 |
0.88 |
22.0 |
1 HP |
|||||
2 HP |
||||||||||||||||||||||||||||||
100 |
286 |
160 |
145 |
232.5 |
100 |
227 |
112 |
185 |
85 |
M12x24L |
290 |
115 |
75 |
40 |
43 |
12 |
230 |
300 |
265 |
15 |
15 |
5 |
l.73 |
43.0 |
2 HP |
|||||
3 HP |
||||||||||||||||||||||||||||||
120 |
349 |
180 |
145 |
245 |
120 |
265 |
132 |
220 |
100 |
M14x28L |
370 |
155 |
95 |
45 |
48.5 |
14 |
250 |
350 |
300 |
20 |
19 |
5 |
3.56 |
66.0 |
3 HP |
|||||
5 HP |
||||||||||||||||||||||||||||||
135 |
373 |
201 |
180 |
288 |
135 |
298 |
144 |
260 |
110 |
M16x32L |
425 |
185 |
105 |
55 |
60 |
15 |
300 |
400 |
350 |
22 |
19 |
5 |
5.00 |
92.0 |
5 HP |
|||||
7.5 HP |
||||||||||||||||||||||||||||||
155 |
413 |
221 |
186.5 |
301.5 |
155 |
340 |
164 |
280 |
120 |
M16x35L |
423 |
165 |
103 |
65 |
69.4 |
18 |
300 |
400 |
350 |
22 |
19 |
5 |
6.18 |
120.0 |
7.5 HP |
|||||
10 HP |
*入力法蘭界面尺寸請參考D-24頁. Please freference page D-24 for input flange dimensions.
