蝸輪減速機

BHWEQF

BHWEQF

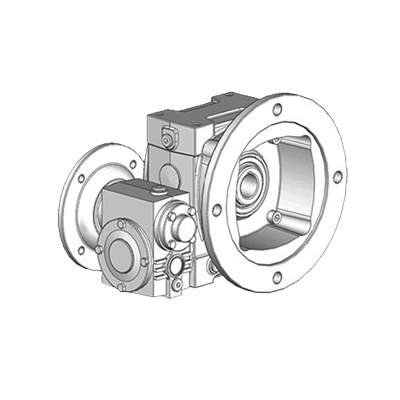

鑄鐵蝸輪減速機

1) 機型設計選擇多樣化

2) 底噪音運轉

3) 無安裝限制

4) 使用於中空出力軸轉動場合

詳細說明

BHWEQF60-250

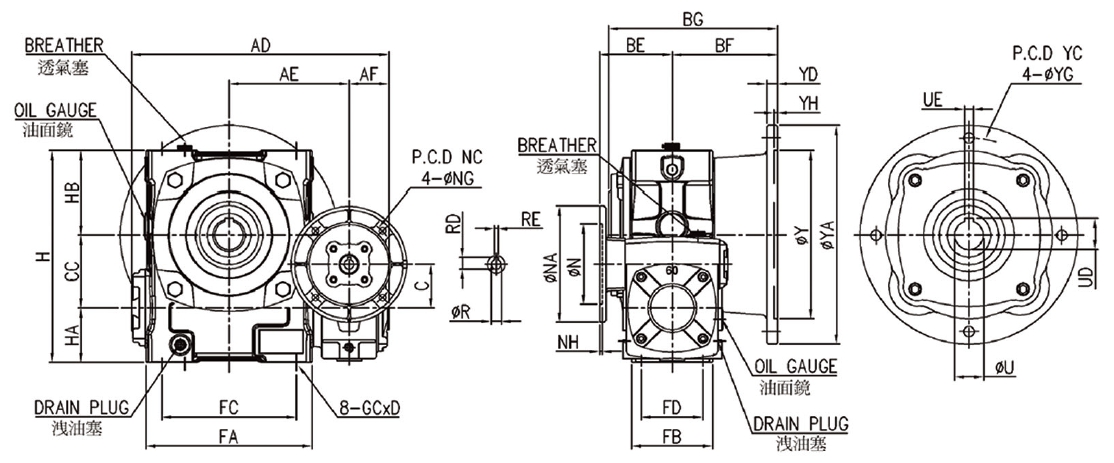

尺寸表 / Dimension

規格

Size

減速比

Ratio

AD

AE

AF

BE

BF

BG

C

CC

FA

FB

FC

FD

GCxD

H

HA

HB

中空出力軸

Hollow Output Shaft

中空出力蓋

Hollow Output Cover

油量

(I)

概重

(kg)

馬力

HP



U(H7)

UD

UE

Y(G8)

YA

YC

YD

YG

VH

子機

l st

母機

2nd

RL

LR

60x34

l :100

l :200

l :300

l :400

l :500

l :600

l :800

l :900

218

100

43

85

86

142

33.86

60

127

78

100

54

M10x20L

177

42

75

25

28

7

115

180

150

12

11

4

0.09

0.50

13

1/4 HP





70x40

261

121

46

89

115

180.5

40

70

156

88

125

66

M10x20L

205

50

85

30

33

7

180

250

215

13

15

4

0.10

0.78

20

1/4 HP





80x50

284

130

50

85

105

177

50

80

176

101

145

75

M10x20L

232

60

92

35

38

10

180

250

215

15

15

5

0.33

1.16

25

1/4 HP





l00x60

352

165

55

90

145

232.5

60

100

227

112

185

85

M12x24L

290

75

115

40

43

12

230

300

265

15

15

5

0.40

2.41

49

1/2 HP





l20x70

415

195

65

117

145

245

70

120

265

132

220

100

M14x28L

370

95

155

45

48.5

14

250

350

300

20

19

5

0.78

4.09

78

2 HP





l35x80

465

220

70

129

180

288

80

135

298

144

260

110

M16x32L

425

105

185

55

60

15

300

400

350

22

19

5

1.15

5.60

108

1 HP





l55xl00

534

257.5

84

160

186.5

301.5

100

155

340

164

280

120

M16x35L

423

103

165

65

69.4

18

300

400

350

22

19

5

l.65

6.95

146

3 HP





l75xl20

624

299

100

-

200

325

120

175

370

170

310

120

M20x30L

450

100

205

80

84.9

20

350

450

400

25

20

6

3.82

10.4

198

5 HP





200x135

672

322

110

-

247

400

135

200

405

226

360

165

M18x34L

575

130

245

90

95.4

25

450

550

500

38

8*22

8

5.32

20.6

271

7.5 HP





250x155

815

392

130

-

270

428

155

250

540

250

440

180

★M24x50L

680

130

300

120

127.4

32

450

550

500

35

8*22

5

5.45

25.8

450

10 HP





*入力法蘭界面尺寸請參考D-24頁. Please freference page D-24 for input flange dimensions.

*★250型底座上/下面各六處攻牙. ★Total for six mounting holes for each top & bottom surface.
