蝸輪減速機
鋁殼/鑄鐵蝸輪減速機
1) 高剛性
2) 重量輕
3) 耐衝擊
4) 散熱佳及耐用美觀

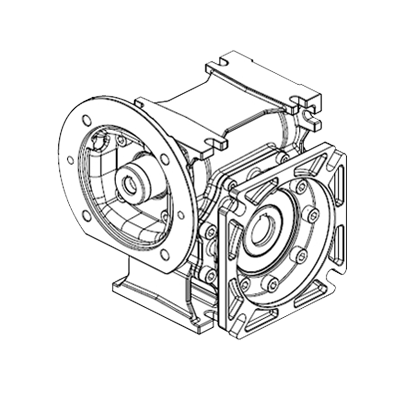

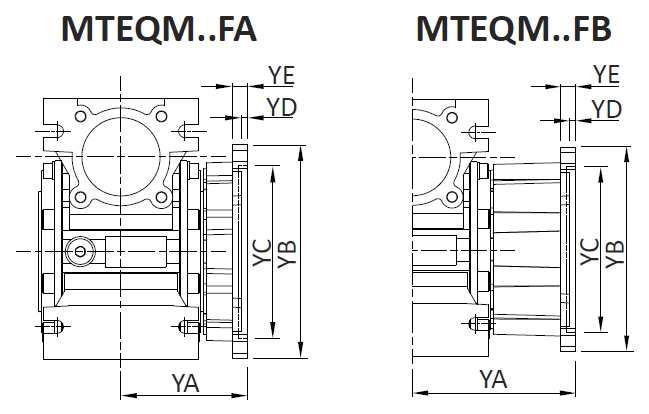

MTEQM..F

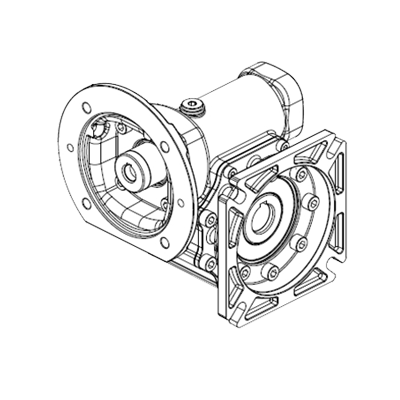

MKEQM..F

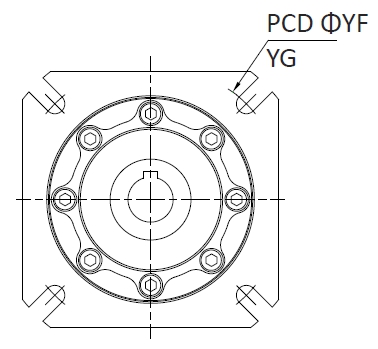

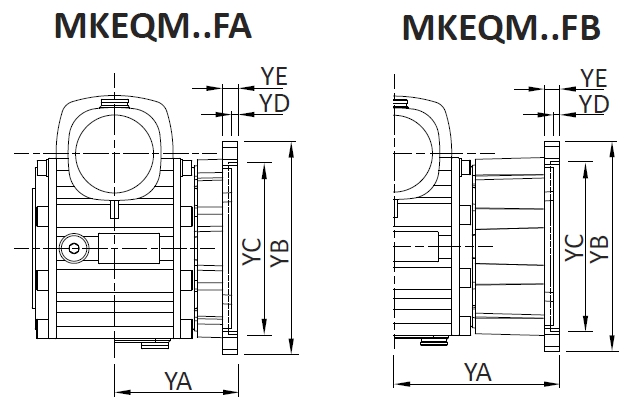

尺寸表 / Dimension
規格 Size |
FA法蘭 / Flange |
FB法蘭 / Flange |
||||||||||||
YA |
YB |
YC |
YD |
YE |
YF |
YG |
YA |
YB |
YC |
YD |
YE |
YF |
YG |
|
30 |
54.5 |
84 |
50 |
4 |
6 |
68 |
6.5 |
- |
- |
- |
- |
- |
- |
- |
40 |
67 |
95 |
60 |
4 |
7 |
75 |
9 |
97 |
95 |
60 |
4 |
7 |
75 |
9 |
50 |
90 |
110 |
70 |
5 |
9 |
85 |
11 |
120 |
110 |
70 |
5 |
9 |
85 |
11 |
63 |
82 |
142 |
115 |
6 |
10 |
150 |
11 |
112 |
142 |
115 |
6 |
10 |
150 |
11 |
75 |
111 |
170 |
130 |
6 |
13 |
165 |
14 |
90 |
140 |
110 |
6 |
13 |
130 |
11 |
90 |
111 |
200 |
152 |
6 |
13 |
175 |
14 |
122 |
210 |
180 |
6 |
18 |
215 |
14 |
110 |
131 |
260 |
170 |
6 |
15 |
230 |
14 |
- |
- |
- |
- |
- |
- |
- |

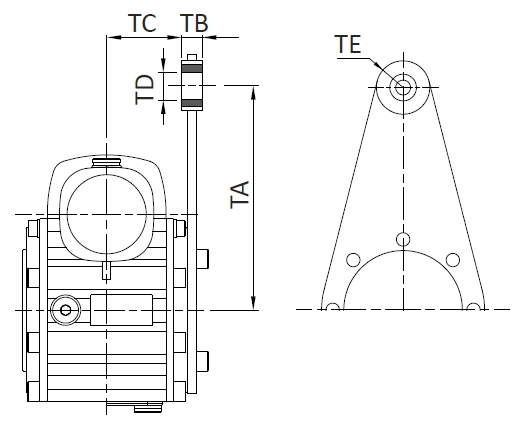

MKEQM..T
尺寸表 / Dimension
規格 Size |
TA |
TB |
TC |
TD |
TE |
30 |
85 |
14 |
23.85 |
8 |
15 |
40 |
100 |
14 |
31.35 |
10 |
18 |
50 |
100 |
14 |
38.35 |
10 |
18 |
63 |
150 |
14 |
48.85 |
10 |
18 |
75 |
200 |
25 |
47.35 |
20 |
30 |
90 |
200 |
25 |
57.35 |
20 |
30 |
110 |
250 |
30 |
62.5 |
25 |
35 |
機型 Type |
規格 Size |
速比 Ratio |
入力介面 Input |
安裝選項 Mount Opt. |
方向配置 Config. |
||||||
MK 1 |
E 2 |
QM 3 |
63 4 |
30 5 |
D80 6 |
FA 7 |
R 8 |
||||
1 |
MT |
方形本體 Square Housing |
30 |
5 |
D63 |
7 |
FA |
出力法蘭A Output Flange A |
|||
40 |
7.5 |
D67 |
|||||||||
MK |
圓形本體 Round Housing |
50 |
10 |
D71 |
FB |
出力法蘭B Output Flange B |
|||||
63 |
15 |
D80 |
|||||||||
2 |
- |
實心入力軸 Solid Input |
75 |
20 |
D90 |
T |
扭力臂 Torque Arm |
||||
90 |
25 |
D100 |
|||||||||
E |
B5 入力法蘭 B5 Input Flange |
110 |
30 |
D112 |
8 |
R |
右 Right |
||||
|
40 |
D132 |
|||||||||
G |
B14 入力法蘭 B14 Input Flange |
|
50 |
|
L |
左 Left |
|||||
|
60 |
|
|||||||||
3 |
- |
實心出力軸 Solid Output |
|
80 |
|
|
|||||
|
100 |
|
|||||||||
QM |
中空出力軸 Hollow Output |
|
|
|
|||||||
|
|
|
