變頻器
機種介紹
標準機種 (IP20/IP40)
115V 單相
適用馬達功率 (kW) |
0.2 |
0.4 |
0.75 |
適用馬達功率 (HP) |
0.25 |
0.5 |
1 |
框號 |
A |
C |
230V 單相
適用馬達功率 (kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.25 |
0.5 |
1 |
2 |
3 |
框號 |
A |
B |
C |
230V 單相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.25 |
0.5 |
1 |
2 |
3 |
框號 |
B |
C |
230V 三相
適用馬達功率 (kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
適用馬達功率 (HP) |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
框號 |
A |
B |
C |
D |
E |
F |
460V 三相
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
框號 |
A |
B |
C |
D |
E |
F |
460V 三相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
框號 |
B |
C |
D |
E |
F |
575V 三相
適用馬達功率 (kW) |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
適用馬達功率 (HP) |
1 |
2 |
3 |
5 |
7.5 |
10 |
框號 |
A |
B |
C |
C |
D |
D |
標準機種 (IP66)
230V 單相
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
框號 |
A |
B |
230V 單相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
框號 |
A |
B |
230V 三相
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
框號 |
A |
B |
C |
460V 三相
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
10 |
框號 |
A |
B |
C |
460V 三相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
10 |
框號 |
A |
B |
C |
高速機種 (IP20/IP40)
230V 單相
適用馬達功率 (kW) |
1.5 |
2.2 |
適用馬達功率 (HP) |
2 |
3 |
框號 |
C |
230V 單相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
1.5 |
2.2 |
適用馬達功率 (HP) |
2 |
3 |
框號 |
C |
230V 三相
適用馬達功率 (kW) |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
適用馬達功率 (HP) |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
框號 |
B |
C |
D |
E |
F |
460V 三相
適用馬達功率 (kW) |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
適用馬達功率 (HP) |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
框號 |
B |
C |
D |
E |
F |
460V 三相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
適用馬達功率 (HP) |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
框號 |
B |
C |
D |
E |
F |

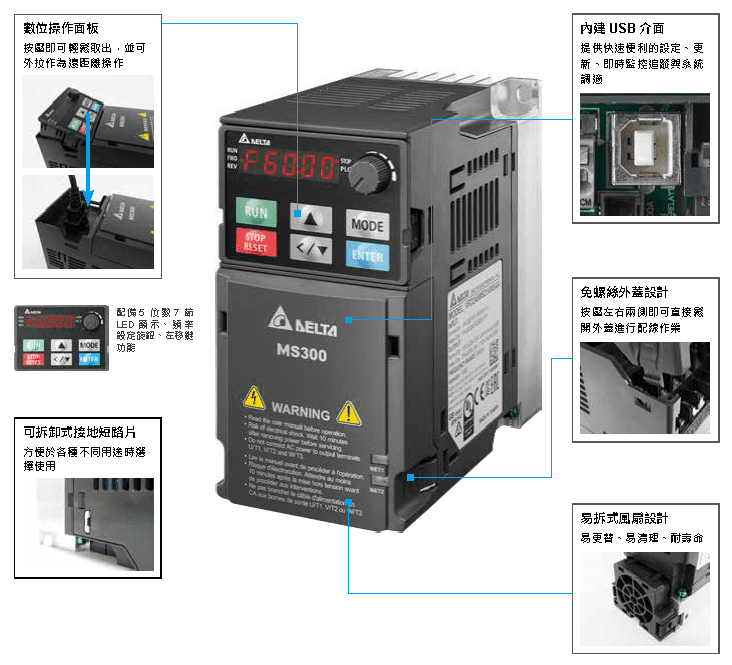

產品外觀介紹

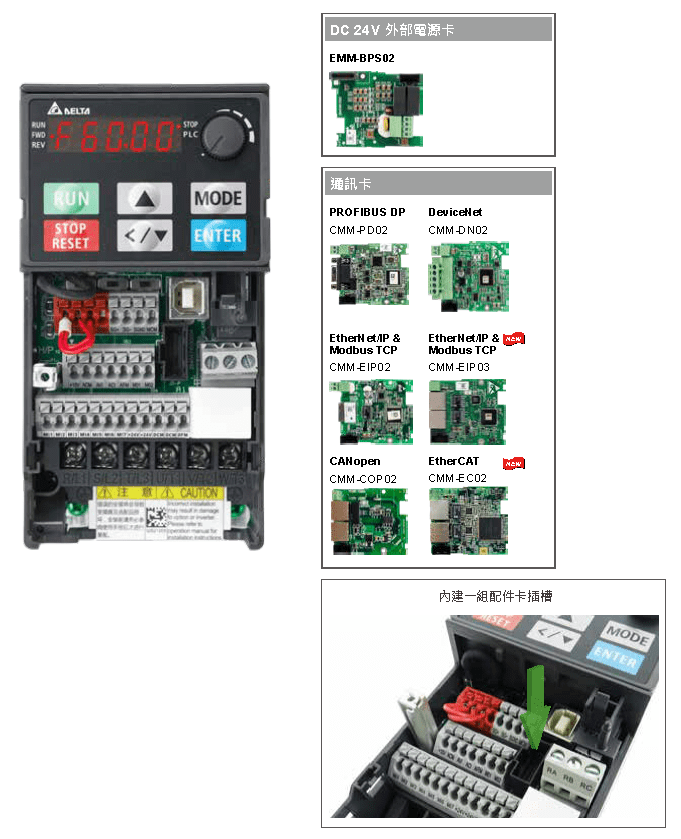

配件卡說明
提供多項選購配件卡,提高應用彈性
功能及周邊配件
控制特性 |
控制方式 |
V/F、SVC、FOC Sensorless |
應用電機 |
IM(感應馬達)、PM馬達控制 (1PM and SPM) |
|
最高輸出頻率 |
標準機種599Hz; 高速機種1500Hz (需降載使用,僅支援V/F控制感應馬達) |
|
啟動轉矩 [註1〕 |
150%/3Hz (在V/f, SVC控制IM,重載額定下) 100%/ (馬達額定頻率/20) (在SVC控制PM,重載額定下) 200%/0.5Hz (在FOC控制IM,重載額定下) |
|
速度控制範圍 [註1〕 |
1:50 (在V/f, SVC控制IM,重載額定下) 1:20 (在SVC控制PM,重載額定下) 1:100 (在FOC控制IM,重載額定下) |
|
過負載耐量 |
—般負載:額定輸出電流120% 60秒 ,150% 3秒 重載:額定輸出電流150% 60秒 ,200% 3秒 |
|
頻率設定信號 |
0~+10V/-10V~+10V•4~20mA/0~+10V•1通道脈波輸入(33KHz)•1通道脈波輸出(33KHz) |
|
主要功能 |
多電機切換(最多4組獨立電機參數)、快速啟動 (Fast Run)、DEB 功能、擺頻功能丶 急減速功能、主輔頻功能、瞬問停電再啟動、速度追蹤 、過轉矩檢測、16段速度(含主速)、 加速/減速時問切換、S曲線加/減速丶3線控制、JOG頻率、頻率上下限設定丶 啟動/停止時的直流煞車、2組PID控制、內建PLC(2000 steps)、簡易定位功能丶 內建RS-485(Modbus)通訊 |
|
保護特性 |
保護 |
過電流保護、過電壓保護、過溫保護、欠相保護、過載保護 |
失速防止 |
加速中/減速中/運轉中失速防止 |
|
配件 |
通訊卡 |
PROFIBUS DP、DeviceNet、Modbus TCP、EtherNet/lP、CANopen、EtherCAT |
外接電源卡 |
EMM-BPS01 (DC 24V外接電源卡) |
|
數位操作器 |
標配外拉式操作面板 |
|
安規認證 |
UL、CE、TUV、RoHS、REACH、RCM |
[註1〕控制精度會根據環境、應用條件、馬達種類或編碼器而有所不同,詳情請與本公司或代理商洽詢
操作環境特性
環境特性 |
安裝場合 |
IEC60364-1 /IEC60664-1汙染等級2• 室內使用 |
||
環境溫度(°C) |
操作 |
IP20/UL Open Type |
-20 ~ 50 -20 ~ 60 (需降載使用) |
|
IP40/NEMA 1/UL Type 1 |
-20 ~ 40 -20 ~ 50 (需降載使用) |
|||
IP66/NEMA 4X/UL Type 4X |
||||
並排安裝 |
||||
貯藏 |
-40 ~ 85 |
|||
運輸 |
-20 ~ 70 |
|||
額定濕度 |
操作 |
Max. 90% |
||
貯藏/運輸 |
Max. 95% |
|||
大氣壓力(kPa) |
操作 |
86~106 |
||
貯藏/運輸 |
70~106 |
|||
汙染等級 |
符合IEC60721-3-3•3C2 |
|||
海拔高度 |
可操作在海拔1,000公尺以下(超過1,000公尺需降載使用) |
|||
振動 |
符合IEC 60068-2-6 |
|||
衝擊 |
符合IEC/EN 60068-2-27 |
※詳細說明請參閱使用手冊

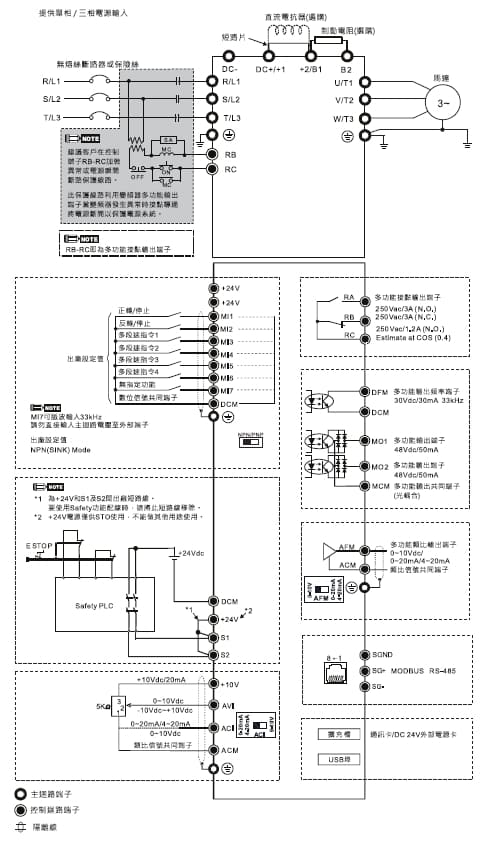

接線方式
提供單相/三相電源輸入
配件
▪ 台達總線標準線材
台達總線標準線材 |
型號 |
描述 |
長度 |
CANopen 線材/ 數位操作器 RJ45 延長線 |
UC-CMC003-01A |
CANopen 通訊線,RJ45 接頭 |
0.3 m |
UC-CMC005-01A |
CANopen 通訊線,RJ45 接頭 |
0.5 m |
|
UC-CMC010-01A |
CANopen 通訊線,RJ45 接頭 |
1 m |
|
UC-CMC015-01A |
CANopen 通訊線,RJ45 接頭 |
1.5 m |
|
UC-CMC020-01A |
CANopen 通訊線,RJ45 接頭 |
2 m |
|
UC-CMC030-01A |
CANopen 通訊線,RJ45 接頭 |
3 m |
|
UC-CMC050-01A |
CANopen 通訊線,RJ45 接頭 |
5 m |
|
UC-CMC100-01A |
CANopen 通訊線,RJ45 接頭 |
10 m |
|
UC-CMC200-01A |
CANopen 通訊線,RJ45 接頭 |
20 m |
|
DeviceNet 線材 |
UC-DN01Z-01A |
DeviceNet 通訊線 |
305 m |
UC-DN01Z-02A |
DeviceNet 通訊線 |
305 m |
|
EtherNet / EtherCAT 線材 |
UC-EMC003-02A |
EtherNet / EtherCAT 通訊線,Shielding |
0.3 m |
UC-EMC005-02A |
EtherNet / EtherCAT 通訊線,Shielding |
0.5 m |
|
UC-EMC010-02A |
EtherNet / EtherCAT 通訊線,Shielding |
1 m |
|
UC-EMC020-02A |
EtherNet / EtherCAT 通訊線,Shielding |
2 m |
|
UC-EMC050-02A |
EtherNet / EtherCAT 通訊線,Shielding |
5 m |
|
UC-EMC100-02A |
EtherNet / EtherCAT 通訊線,Shielding |
10 m |
|
UC-EMC200-02A |
EtherNet / EtherCAT 通訊線,Shielding |
20m |
|
CANopen / DeviceNet 分接盒 |
TAP-CN01 |
1 分 2,內建 121Ω 終端電阻 |
1 分 2 |
TAP-CN02 |
1 分 4,內建 121Ω 終端電阻 |
1 分 2,RJ45 |
|
TAP-CN03 |
1 分 4,RJ45 接頭, 內建 121Ω 終端電阻 |
1 分 4 |
|
PROFIBUS 線材 |
UC-PF01Z-01A |
PROFIBUS DP 通訊線 |
305 m |
▪數位操作器延長線
|

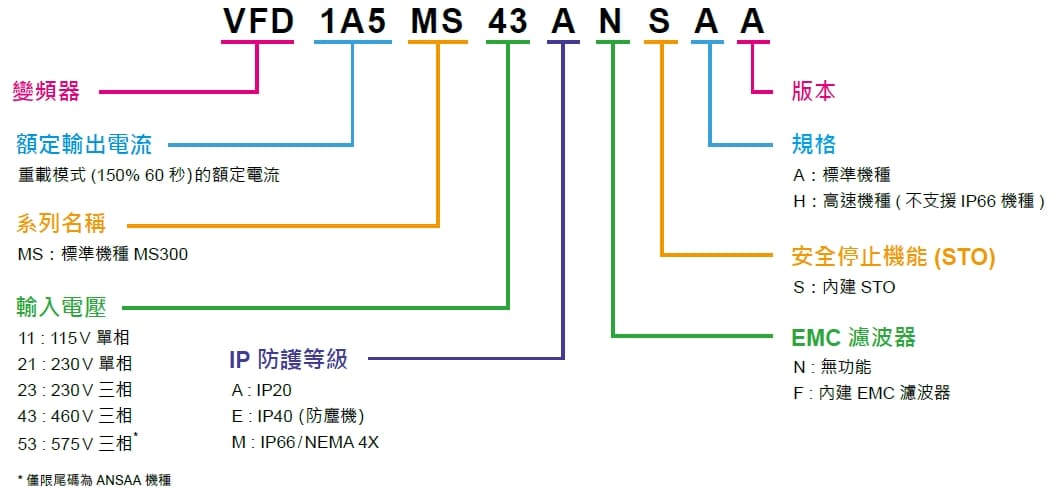

型號說明
