變頻器
標準機種
115V 單相
適用馬達功率 (kW) |
0.1 |
0.2 |
0.4 |
0.75 |
適用馬達功率 (HP) |
0.125 |
0.25 |
0.5 |
1 |
框號 |
A |
C |
230V 單相
適用馬達功率 (kW) |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
框號 |
A |
B |
C |
230V 單相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
適用馬達功率 (HP) |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
框號 |
B |
C |
230V 三相
適用馬達功率 (kW) |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 / 4 |
5.5 |
適用馬達功率 (HP) |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
7.5 |
框號 |
A |
B |
C |
D |
460V 三相
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3 |
3.7 / 4 |
5.5 |
7.5 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
4 |
5 |
7.5 |
10 |
框號 |
A |
B |
C |
D |
460V 三相 - 內建 EMC 濾波器
適用馬達功率 (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3 |
3.7 / 4 |
5.5 |
7.5 |
適用馬達功率 (HP) |
0.5 |
1 |
2 |
3 |
4 |
5 |
7.5 |
10 |
框號 |
B |
C |
D |
產品規格
功能及周邊配件
控制特性 |
控制方式 |
V/F, SVC |
應用馬達 |
IM ( 感應馬達 )、PM 馬達控制 (IPM/SPM) |
|
最高輸出頻率 |
0.00 ~ 599.00 Hz (±0.1%) |
|
啟動轉矩 [ 註1] |
200% / 3 Hz ( 在 V/f, SVC 控制 IM,重載額定下 ) 100% / ( 馬達額定頻率 /20) ( 在 SVC 控制 PM,重載額定下 ) |
|
速度控制範圍 [ 註 1] |
1 : 50 ( 在 V/f, SVC 控制 IM,重載額定下 ) 1 : 20 ( 在 SVC 控制 PM,重載額定下 ) |
|
過負載耐量 |
一般負載:額定輸出電流 120% 60 秒 ; 150% 3 秒 重載:額定輸出電流 150% 60 秒 ; 200% 3 秒 |
|
頻率設定信號 |
0 ~ 10V / 4(0) 20mA,1 通道脈波輸入 (10kHz) |
|
主要功能 |
多電機切換 ( 2 組獨立電機參數 )、快速啟動 (Fast Run)、DEB 功能、急減速功能、主輔頻功能、 瞬間停電再啟動、追速功能、轉矩過載偵測、16 段速度(含主速)、加速 / 減速時間切換、S 曲線 加 / 減速、3 線控制、JOG 頻率、頻率上下限設定、啟動 / 停止時的直流煞車、PID 控制、 簡易定位功能、內建 Modbus 通訊 |
|
保護特性 |
保護 |
過電流保護、過電壓保護、過載保護、過溫保護、欠相保護 |
失速防止 |
S 加速中 / 減速中 / 運轉中失速防止 |
|
安規認證 |
UL,CE,RoHS,RCM,TUV,REACH,KC |
[ 註 1] 控制精度會根據環境、應用條件或馬達種類而有所不同,詳情請與本公司或代理商洽詢。
操作環境特性
環境特性 |
安裝場合 |
IEC60364-1 / IEC60664-1 污染等級 2,室內使用 |
||
環境溫度 |
操作 |
IP20 / UL Open Type |
-20 ~ 50˚C -20 ~ 60˚C (需降載使用) |
|
NEMA 1 / UL Type 1 |
-20 ~ 40˚C -20 ~ 50˚C (需降載使用) |
|||
並排安裝 |
||||
貯藏 |
-40 ~ 85˚C |
|||
運輸 |
-20 ~ 70˚C |
|||
額定溼度 |
操作 |
Max. 90% |
||
貯藏 / 運輸 |
Max. 95% |
|||
大氣壓力 |
操作 |
86 ~ 106 kPa |
||
貯藏 / 運輸 |
70 ~ 106 kPa |
|||
污染等級 |
符合 IEC60721-3-3,3C2 |
|||
海拔高度 |
可在海拔 1000 公尺以正常操作 ( 超過 1000 公尺需降載使用 ) |
|||
振動 |
符合 IEC 60068-2-6 |
|||
衝擊 |
符合 IEC/EN 60068-2-27 |
*詳細說明請參閱 ME300 使用手冊

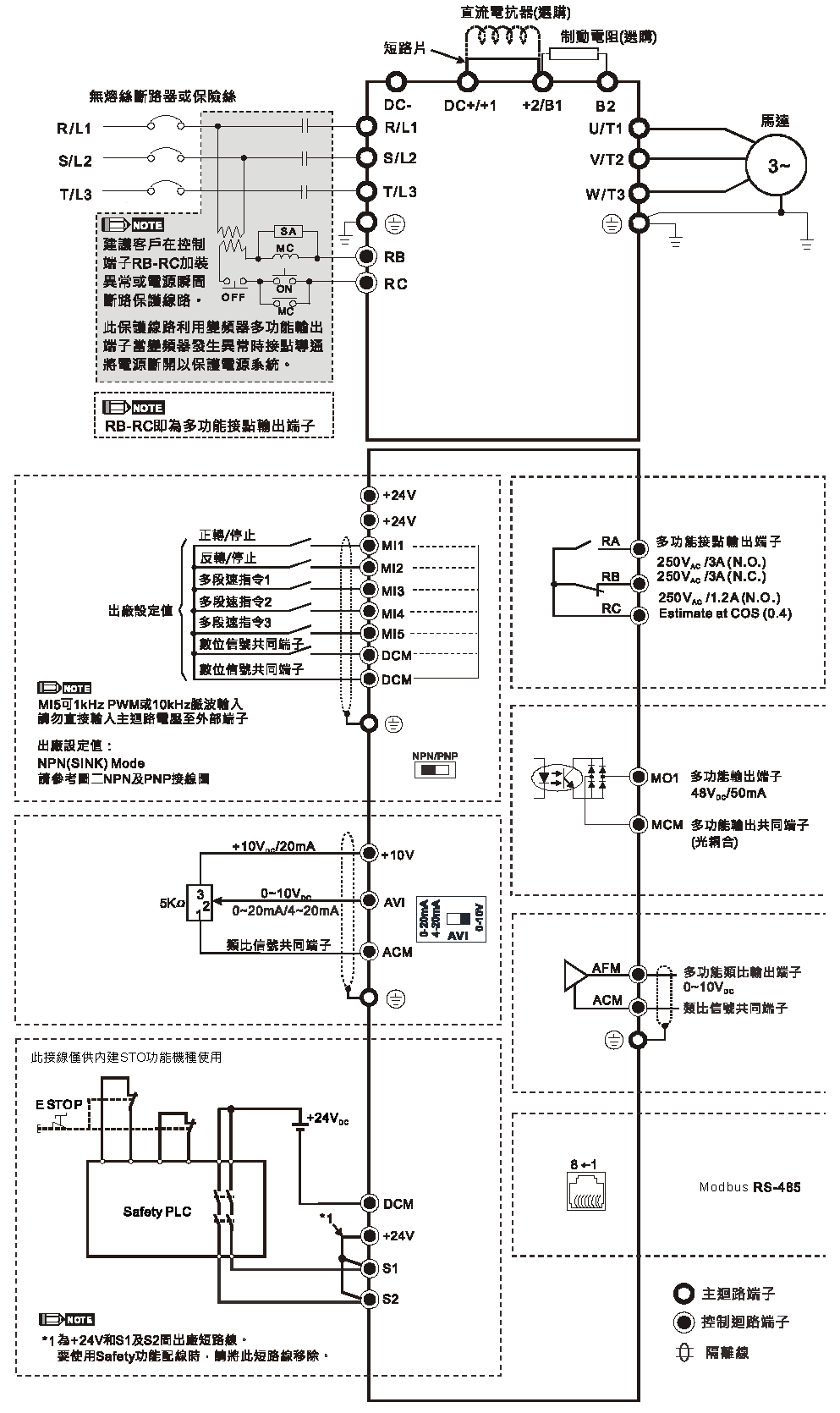

接線方式
提供單相 / 三相電源輸入
產品規格
配件

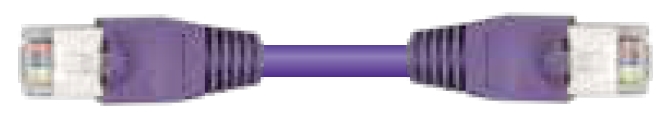

▪ 操作面板 RJ45 延長線 |
|

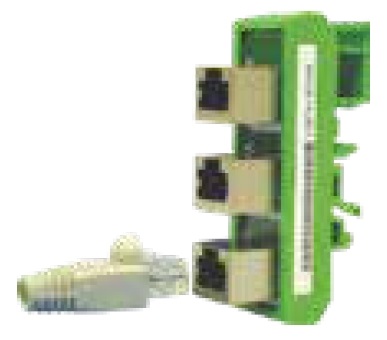

▪ 多泵並聯配件 | ||||||||||||||||||||||||||||||||||||||||||
▪ 操作面板

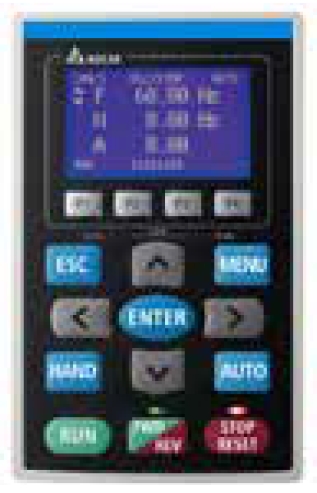

KPC-CC01 ▪高流明LCD顯示螢幕 ▪同時顯示多種資訊 |

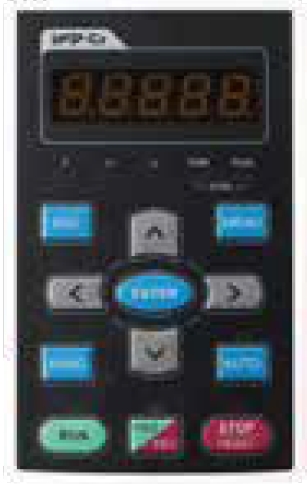

KPC-CE01 ▪RJ45連接埠 ▪5位元LED顯示 ▪大型按鍵, 方便現場調機 |

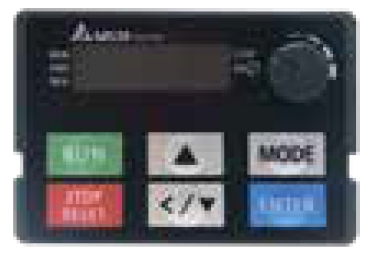

PU-08 ▪RJ45連接埠 ▪4位元LED顯示 ▪精巧設計, 方便安裝 |

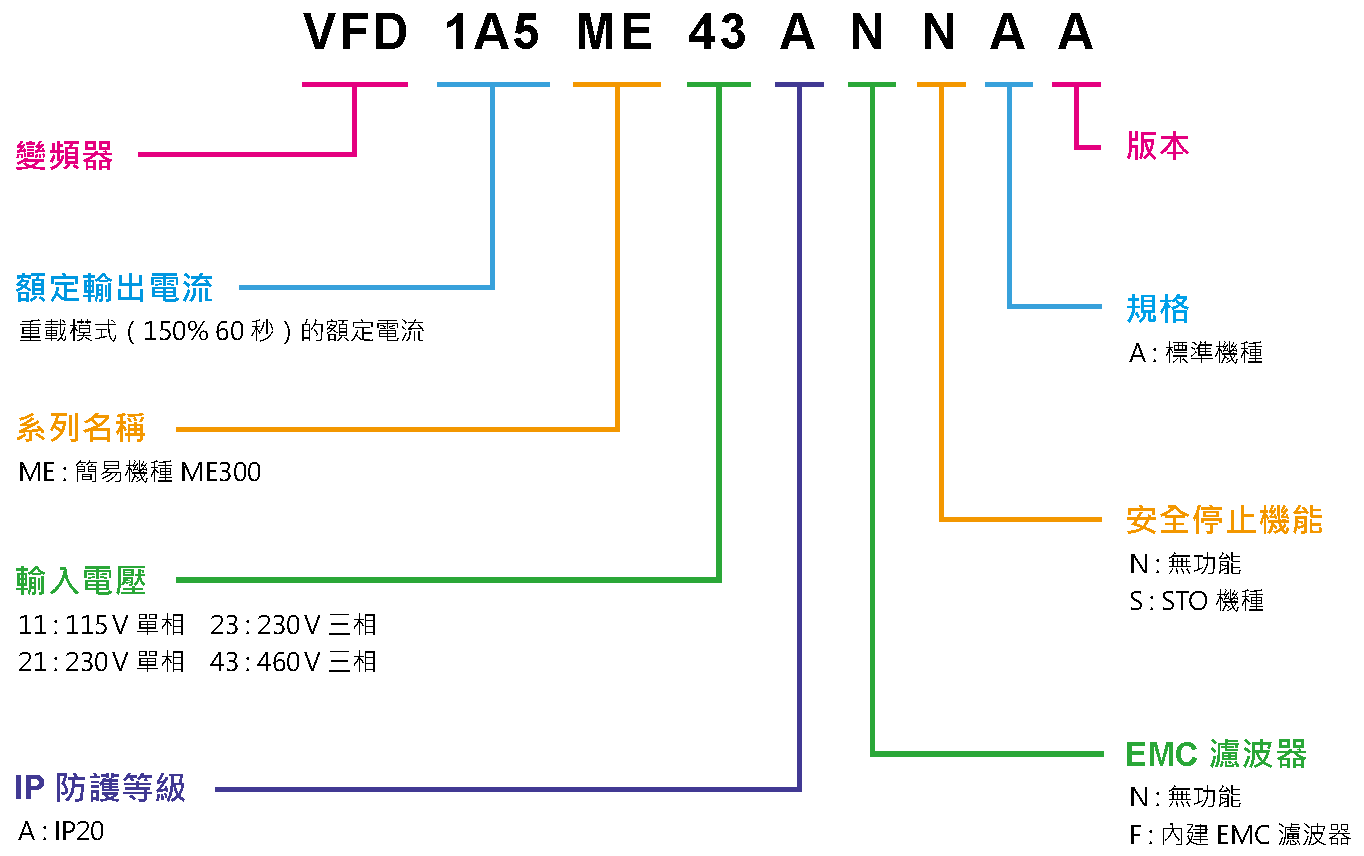

型號說明
