聯軸器
SRC/SRCS 止付螺絲剛性聯軸器
詳細說明

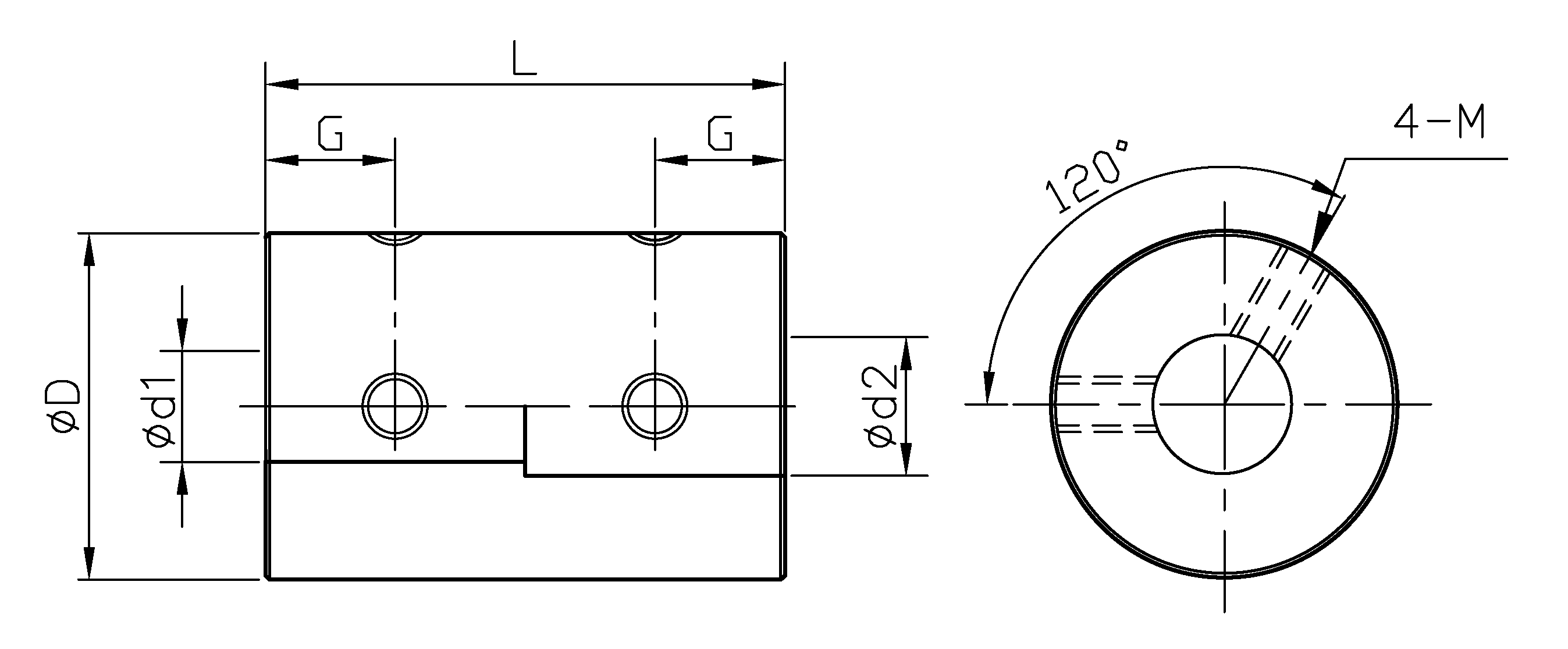

尺寸表 / Dimension
單位(mm)
|
規 格 No. |
D |
L |
G |
M |
D1-D2 |
重量 Weight (g) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
|
min |
max |
|||||||||
|
SRC-16 |
16 |
24 |
6 |
M3 |
5 |
8 |
11 |
|
|
|
|
SRC-20 |
20 |
30 |
7 |
M4 |
6 |
10 |
20 |
|
|
|
|
SRC-25 |
25 |
36 |
9 |
M4 |
6 |
12 |
45 |
|
|
|
|
SRC-32 |
32 |
41 |
10 |
M5 |
8 |
16 |
89 |
|
|
|
|
SRCS-16 |
16 |
24 |
6 |
M3 |
5 |
8 |
31 |
|
|
|
|
SRCS-20 |
20 |
30 |
7 |
M4 |
6 |
10 |
69 |
|
|
|
|
SRCS-25 |
25 |
36 |
9 |
M4 |
6 |
12 |
133 |
|
|
|
|
SRCS-32 |
32 |
41 |
10 |
M5 |
8 |
16 |
253 |
|
|
|
* 3D圖檔下載需要安裝SolidWorks軟體才能打開
特性表 / specification
|
規 格 No. |
常用扭力 Rated Torque (N.m) |
最大扭力 Max. Torque (N.m) |
最高轉數 Max. Rotational (rpm) |
慣性矩 Moment of Inertia (Kg.m²) |
|
SRC-16 |
0.3 |
0.6 |
24000 |
4.4 x 10-7 |
|
SRC-20 |
0.5 |
1.0 |
19000 |
1.3 x 10-6 |
|
SRC-25 |
1.0 |
2.0 |
15000 |
3.9 x 10-6 |
|
SRC-32 |
2.0 |
4.0 |
12000 |
1.2 x 10-5 |
|
SRCS-16 |
0.3 |
0.6 |
24000 |
1.2 x 10-6 |
|
SRCS-20 |
0.5 |
1.0 |
19000 |
3.5 x 10-6 |
|
SRCS-25 |
1.0 |
2.0 |
15000 |
1.0 x 10-5 |
|
SRCS-32 |
2.0 |
4.0 |
12000 |
3.1 x 10-5 |
◆ 特性 / Fratures ◆ 材質 / Material
○ 一體成型 / One-Boby Shape ○ SRC系列-鋁合金 / Aluminum Alloy
○ 超高剛性 / Super High Rigid ○ SRC系列-不鏽鋼 / Stainless Steel
○ 高扭力 / High Torque
○ 低慣性 / Low Inertia
○ 固定方式：止付螺絲式固定 / Set Screw Fix Type
