扭力限制器
SWTF型扭力限制器
詳細說明

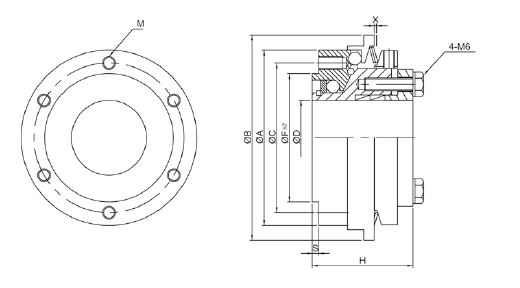

特性表 / specification
單位(mm)
|
規 格 No. |
扭力範圍 Torque Range (Kgf.m) |
A |
B |
C |
D |
F h7 |
S |
X |
H |
M |
最高轉速 Max. Rotational Frequency （rpm） |
重量 Weight （kg） |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
|
SWTF-68 法蘭型 Flange Type |
A |
1.5~3 |
68 |
78 |
60 |
15~25 |
50 |
2 |
1 |
45 |
6-M5 |
3000 |
1 |
|
|
|
|
B |
2~6 |
|||||||||||||||
|
SWTF-82 法蘭型 Flange Type |
A |
2.5~6 |
82 |
96 |
70 |
20~35 |
60 |
3 |
1 |
50 |
8-M6 |
2000 |
1.45 |
|
|
|
|
B |
4~11 |
|||||||||||||||
* 3D圖檔下載需要安裝SolidWorks軟體才能打開
