扭力限制器

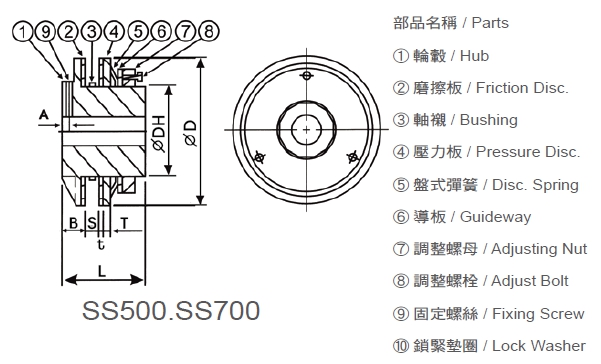

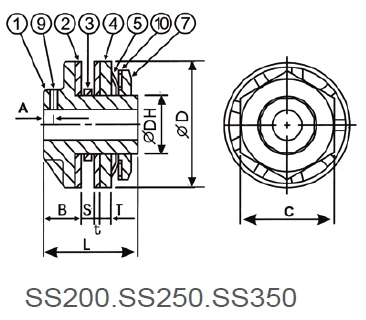

尺寸表 / Dimension
單位(mm)
規 格 No. |
扭力範圍 Torque Range (Kgf.m) |
標準 孔徑 Stock Bore mm |
最大 孔徑 Max. Bore mm |
軸襯 長度 Bushing length |
軸襯外徑 Bushing outside diameter |
中心構件 孔徑 Central Member Bore |
D |
DH |
L |
B |
T |
t |
S 最大 |
A |
C |
調整 螺母 Adjust Nut |
調整 螺栓 Adjust Bolt |
固定 螺絲 Fixing Screw |
重量 Weight (kg) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |

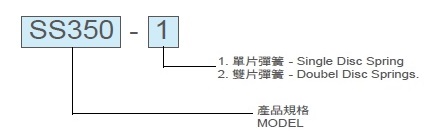

SS200-1 |
0.3-1 |
8 |
14 |
3.6 |
30-0.024 |
30+0.03 |
50 |
24 |
29 |
6.5 |
2.6 |
2.5 |
7 |
- |
38 |
M24 |
- |
- |
0.20 |
|||
SS200-2 |
0.7-2 |
0.21 |
||||||||||||||||||||
SS250-1 |
0.7-2.8 |
10 |
22 |
4.5 |
41-0.010 |
41+0.05 |
65 |
35 |
48 |
16 |
4.5 |
3.2 |
9 |
4 |
50 |
M35 |
- |
M5 |
0.50 |
|||
SS250-2 |
1.4-5.5 |
0.51 |
||||||||||||||||||||
SS350-1 |
2.0-7.6 |
17 |
25 |
6.5 |
49-0.025 |
49+0.05 |
89 |
42 |
62 |
19 |
4.5 |
3.2 |
16 |
6 |
63 |
M42 |
- |
M6 |
1.20 |
|||
SS350-2 |
3.5-15.2 |
1.22 |
||||||||||||||||||||
SS500-1 |
4.8-21.4 |
20 |
42 |
6.5 |
74-0.05 -0.010 |
74+0.05 |
127 |
65 |
76 |
22 |
5.7 |
3.2 |
16 |
7 |
- |
M65 |
M8 |
M8 |
3.00 |
|||
SS500-2 |
9.0-42.9 |
3.10 |
||||||||||||||||||||
SS700-1 |
11.8-58.1 |
30 |
64 |
9.5 |
105-0.075 -0.125 |
105+0.05 |
178 |
95 |
98 |
24 |
7.7 |
3.2 |
29 |
8 |
- |
M95 |
M10 |
M10 |
6.70 |
|||
SS700-2 |
22.8-110.6 |
7.20 |
* 3D圖檔下載需要安裝SolidWorks軟體才能打開

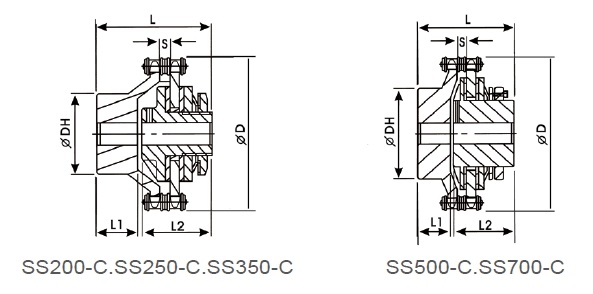

單位(mm)
規 格 No. |
扭力範圍 Torque Range (Kgf.m) |
最高轉數 Max. Rotational Frequency rpm |
普通内径 Stock Bore |
最大內徑 Max Inside Diameter |
鏈輪 Sprocket |
D |
DH |
L |
L1 |
L2 |
s |
重量 Weight (kg) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
||
聯軸器側 Couping Side |
扭力限 制器側 Limter Side |
聯軸器側 Couping Side |
扭力限 制器側 Limter Side |
||||||||||||||

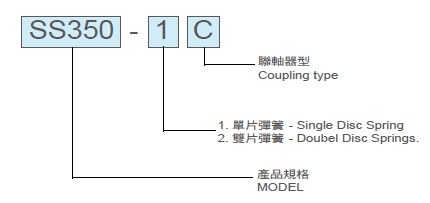

SS200-1C |
0.3-1 |
1200 |
8 |
8 |
31 |
14 |
RS 40-16T |
76 |
50 |
55 |
24 |
29 |
7.5 |
1.2 |
|||
SS200-2C |
0.7-2 |
1.21 |
|||||||||||||||
SS250-1C |
0.7-2.8 |
1000 |
15 |
10 |
38 |
22 |
RS 40-22T |
102 |
56 |
76 |
25 |
48 |
7.4 |
2.0 |
|||
SS250-2C |
1.4-5.5 |
2.01 |
|||||||||||||||
SS350-1C |
2.0-7.6 |
800 |
16 |
17 |
45 |
25 |
RS 50-24T |
137 |
72 |
103 |
37 |
62 |
9.7 |
5.20 |
|||
SS350-2C |
3.5-15.2 |
5.22 |
|||||||||||||||
SS500-1C |
4.8-21.4 |
500 |
18 |
20 |
65 |
42 |
RS 60-28T |
188 |
105 |
120 |
40 |
76 |
11.6 |
12.3 |
|||
SS500-2C |
9.0-42.9 |
12.4 |
|||||||||||||||
SS700-1C |
11.8-58.1 |
400 |
25 |
30 |
90 |
64 |
RS 80-28T |
251 |
150 |
168 |
66 |
98 |
15.3 |
31.0 |
|||
SS700-2C |
22.8-110.6 |
31.5 |
* 3D圖檔下載需要安裝SolidWorks軟體才能打開
