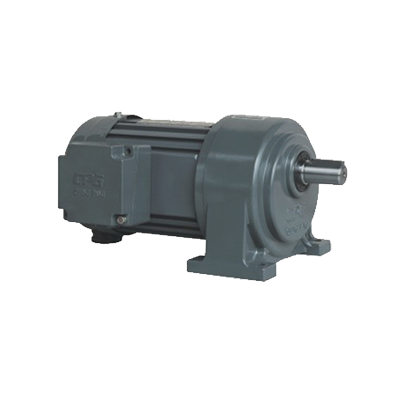

齒輪減速機
出力軸尺寸 / OUTPUT SHAFT
出力軸 SHAFT |
鍵槽 KEYWAY |
鍵 KEY |
|||
Sh6 |
P |
W |
T |
Q |
SPEC' |
∮18 |
30 |
5 |
20.2 |
27 |
5*5*27 |
∮22 |
40 |
7 |
25 |
35 |
7*7*35 |
∮28 |
45 |
7 |
31.1 |
40 |
7*7*40 |
∮32 |
55 |
10 |
35.5 |
50 |
10*8*50 |
∮40 |
65 |
10 |
43.5 |
60 |
10*8*60 |
∮50 |
80 |
14 |
54 |
75 |
14*9*75 |

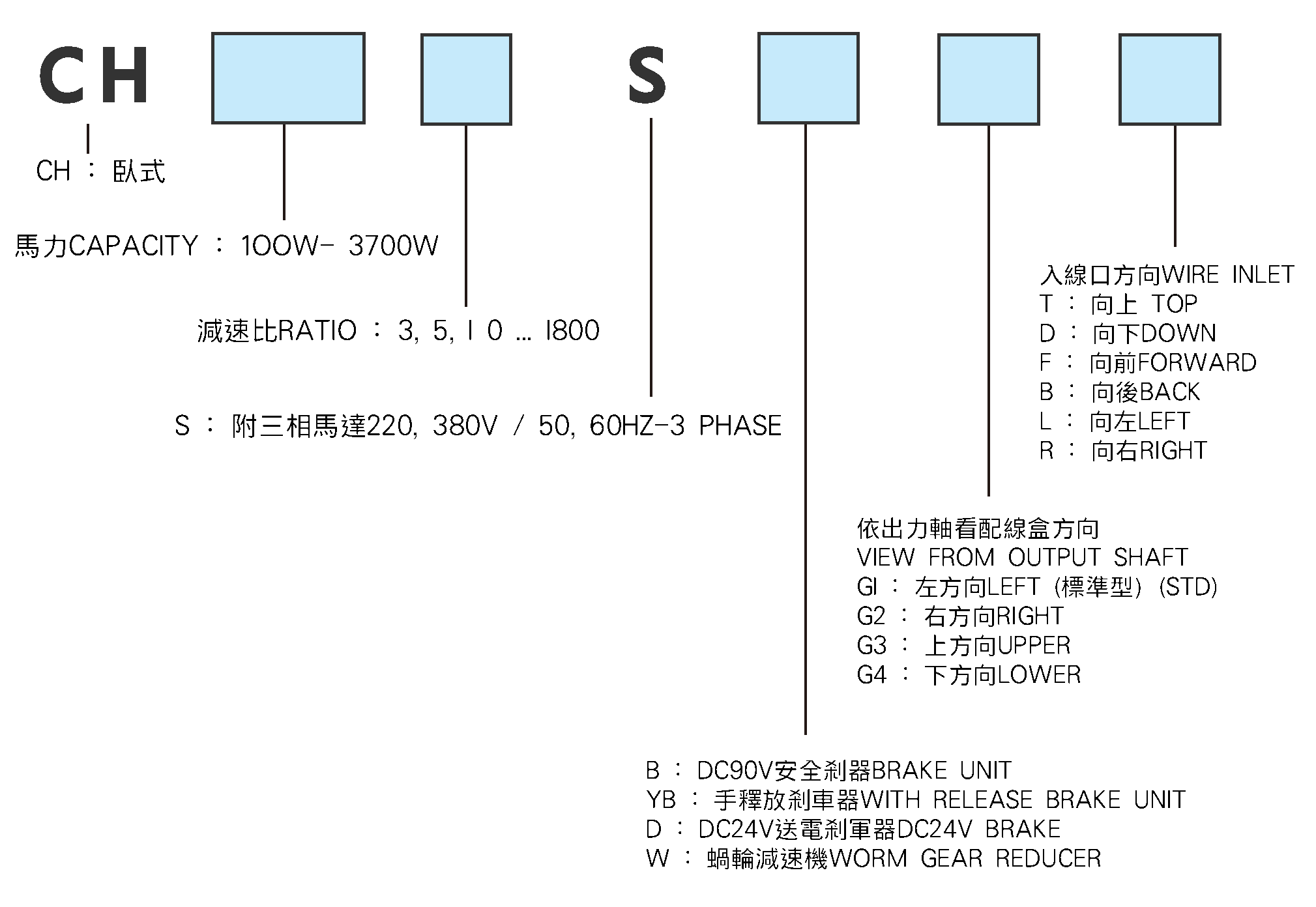

適用機型 / APPLIC ABLE MODELS : CH..S, CH..ST, CH..SB, CH..STB

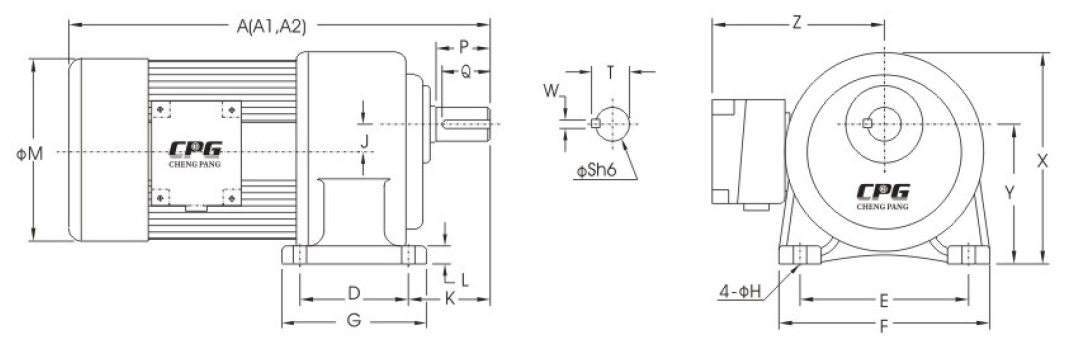

尺寸表 / Dimension
單位(MM)
馬力 KW |
減速比 RATIO |
本體 CODE |
型番 SIZE(S) |
A |
A1 |
A2 |
D |
E |
F |
G |
H |
J |
K |
L |
M |
X |
Y |
Z |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
100W |
3-50 |
1# |
18 |
250 |
250 |
250 |
40 |
110 |
135 |
65 |
9 |
16 |
50 |
10 |
133 |
138 |
88.5 |
120 |
|||
60-200 |
2# |
22 |
280 |
280 |
280 |
65 |
130 |
158 |
90 |
11 |
17.5 |
60 |
13 |
133 |
152 |
97.5 |
120 |
||||
200W |
3-10 |
1# |
18 |
285 |
285 |
285 |
40 |
110 |
135 |
65 |
9 |
16 |
50 |
10 |
133 |
138 |
88.5 |
120 |
|||
15-90 |
2# |
22 |
315 |
315 |
315 |
65 |
130 |
158 |
90 |
11 |
17.5 |
60 |
13 |
133 |
152 |
97.5 |
120 |
||||
100-200 |
3# |
28 |
350 |
350 |
350 |
90 |
140 |
178 |
120 |
12 |
23 |
68 |
17 |
133 |
178 |
116 |
120 |
||||
400W |
3-10 |
2# |
22 |
330 |
330 |
330 |
65 |
130 |
158 |
90 |
11 |
17.5 |
60 |
13 |
167 |
*152 |
97.5 |
135 |
|||
15-90 |
3# |
28 |
360 |
360 |
360 |
90 |
140 |
178 |
120 |
12 |
23 |
68 |
17 |
167 |
178 |
116 |
135 |
||||
100-200 |
4# |
32 |
395 |
395 |
395 |
130 |
170 |
210 |
165 |
13 |
30 |
70 |
23 |
167 |
212 |
140 |
135 |
||||
750W |
3-25 |
3# |
28 |
380 |
380 |
380 |
90 |
140 |
178 |
120 |
12 |
23 |
68 |
17 |
167 |
178 |
116 |
135 |
|||
30-120 |
4# |
32 |
410 |
410 |
410 |
130 |
170 |
210 |
165 |
13 |
30 |
70 |
23 |
167 |
212 |
140 |
135 |
||||
125-200 |
5# |
40 |
465 |
465 |
465 |
150 |
210 |
265 |
198 |
15 |
36 |
89 |
24 |
167 |
250 |
162 |
135 |
||||
1500W |
3-30 |
4# |
32 |
450 |
450 |
450 |
130 |
170 |
210 |
165 |
13 |
30 |
70 |
23 |
192 |
212 |
140 |
146 |
|||
40-100 |
5# |
40 |
510 |
510 |
510 |
150 |
210 |
265 |
198 |
15 |
36 |
89 |
24 |
192 |
250 |
162 |
146 |
||||
110-180 |
6# |
50 |
560 |
560 |
560 |
170 |
265 |
325 |
238 |
18 |
51 |
120 |
31.5 |
192 |
308 |
200 |
146 |
||||
2200W |
3-40 |
5# |
40 |
530 |
530 |
530 |
150 |
210 |
265 |
198 |
15 |
36 |
89 |
24 |
212 |
250 |
162 |
160 |
|||
45-100 |
6# |
50 |
590 |
590 |
590 |
170 |
265 |
325 |
238 |
18 |
51 |
120 |
31.5 |
212 |
308 |
200 |
160 |
||||
3700W |
3-10 |
5# |
40 |
570 |
570 |
570 |
150 |
210 |
265 |
198 |
15 |
36 |
89 |
24 |
212 |
250 |
162 |
160 |
|||
15-100 |
6# |
50 |
630 |
630 |
630 |
170 |
265 |
325 |
238 |
18 |
51 |
120 |
31.5 |
212 |
308 |
200 |
160 |
* 减速機高度152,風罩到腳座底部高度為163
備註:A : 三相鋁殼馬達 / WITH 3-PHASE ALUMINUM MOTOR.
Al : 三相鐵殼馬達 / WITH 3-PHASE STEEL PLATE MOTOR.
A2 : 三相馬達附剎車器 / WITH 3-PHASE BRAKE MOTOR.
* : 屬於B型出力法蘭 / * BELONG TO B TYPE OUTPUT FLANGE.
