齒輪減速機

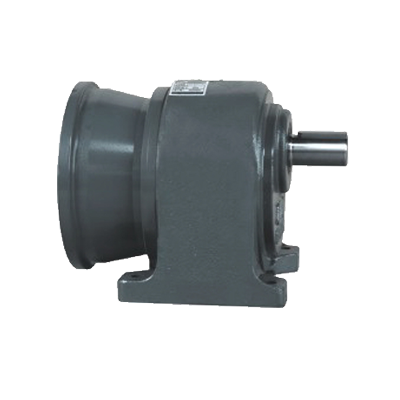

CHM　臥式入力法蘭齒輪減速機

CHM　臥式入力法蘭齒輪減速機

入力孔尺寸 / INPUT BORE

馬力 KW	入力孔 BORE	鍵槽 KEYWAY
馬力 KW	S1F7	W1	T1
1/4 HP	∮11	4	12.8
1/2 HP	∮14	5	16.3
1 HP	∮19	6	21.8
2 HP	∮24	8	27.3
3 HP	∮28	8	31.3
5 HP	∮28	8	31.3

出力軸尺寸 / OUTPUT SHAFT

出力軸 SHAFT		鍵槽 KEYWAY			鍵 KEY
Sh6	P	W	T	Q	SPEC'
∮18	30	5	20.2	27	5527
∮22	40	7	25	35	77 35
∮28	45	7	31.1	40	7740
∮32	55	10	35.5	50	10850
∮40	65	10	43.5	60	10860
∮50	80	14	54	75	14975

詳細說明

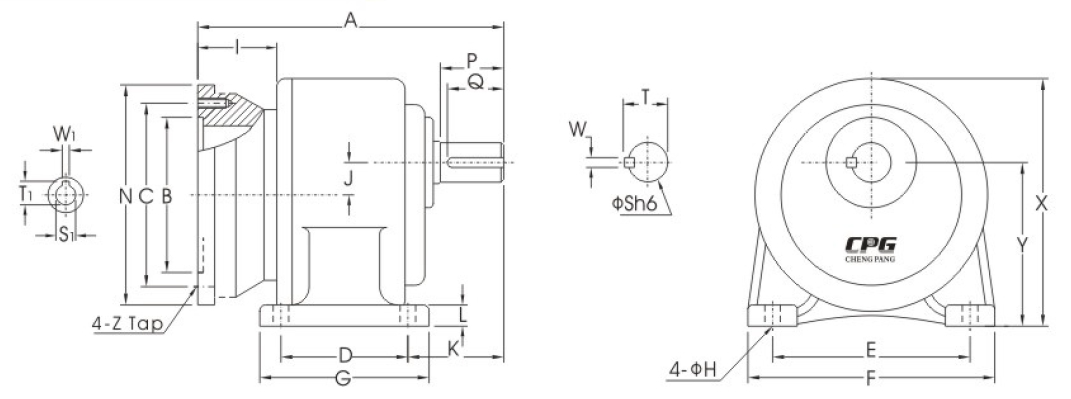

尺寸表 / Dimension

單位(MM)

馬力 KW	減速比 RATIO	型番 SIZE(S)	A	B	C	D	E	F	G	H	I	J	K	L	N	X	Y	Z	PDF 圖檔	DWG 圖檔	3D 圖檔
200W 1/4HP	3-10	18	160	110	130	40	110	135	65	9	55	16	50	10	160	138	88.5	M8
	15-90	22	195	110	130	65	130	158	90	11	55	17.5	60	13	160	152	97.5	M8
	100-200	28	225	110	130	90	140	178	120	12	55	23	68	17	160	178	116	M8
400W 1/2HP	3-10	22	195	110	130	65	130	158	90	11	55	17.5	60	13	160	152	97.5	M8
	15-90	28	225	110	130	90	140	178	120	12	55	23	68	17	160	178	116	M8
	100-200	32	255	110	130	130	170	210	165	13	55	30	70	23	160	212	140	M8
750W 1HP	3-25	28	250	130	165	90	140	178	120	12	82	23	68	17	200	178	116	M10
	30-120	32	285	130	165	130	170	210	165	13	82	30	70	23	200	212	140	M10
	125-200	40	335	130	165	150	210	265	198	15	82	36	89	24	200	250	162	M10
1500W 2HP	3-30	32	285	130	165	130	170	210	165	13	82	30	70	23	200	212	140	M10
1500W 2HP	40-100	40	335	130	165	150	210	265	198	15	82	36	89	24	200	250	162	M10
2200W 3HP	3-40	40	355	180	215	150	210	265	198	15	105	36	89	24	250	250	162	M12
2200W 3HP	45-100	50	410	180	215	170	265	325	238	18	105	51	120	31.5	250	308	200	M12
3700W 5HP	3-10	40	355	180	215	150	210	265	198	15	105	36	89	24	250	250	162	M12
3700W 5HP	15-100	50	410	180	215	170	265	325	238	18	105	51	120	31.5	250	308	200	M12

備註：配合IEC馬達為主 / AVAILABLE FOR IEC METRIC MOTOR.

* : 屬於B型出力法蘭 / * BELONG TO B TYPE OUTPUT FLANGE.
