齒輪減速機

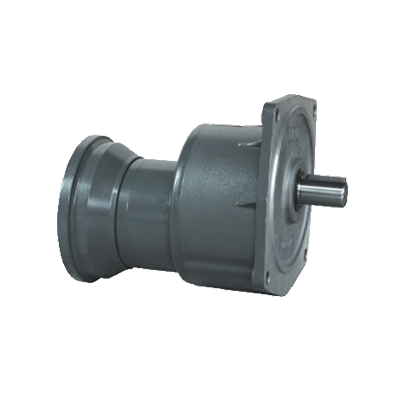

CVM 立式入力法蘭高速比齒輪減速機

CVM 立式入力法蘭高速比齒輪減速機

入力孔尺寸 / INPUT BORE

馬力

KW

入力孔

BORE

鍵槽

KEYWAY

S1F7

W1

T1

1/4 HP

∮11

4

12.8

1/2 HP

∮14

5

16.3

1 HP

∮19

6

21.8



出力軸尺寸 / OUTPUT SHAFT

出力軸

SHAFT

鍵槽

KEYWAY

KEY

Sh6

P

W

T

Q

SPEC'

∮32

55

10

35.5

50

10*8*50

∮40

65

10

43.5

60

10*8*60

∮50

80

14

54

75

14*9*75



詳細說明

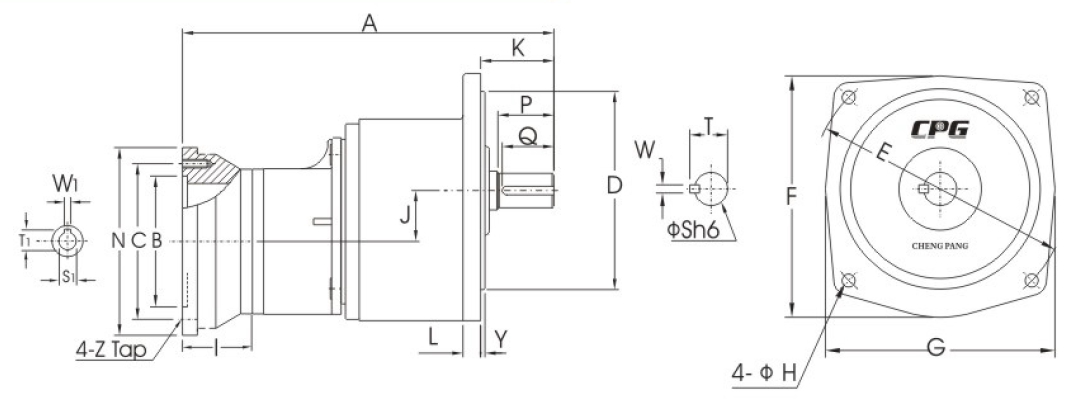

尺寸表 / Dimension

單位(MM)

馬力

KW

減速比

RATIO

型番

SIZE(S)

A

B

C

D

E

F

G

H

I

J

K

L

N

Y

Z

PDF

圖檔

DWG

圖檔

3D

圖檔

200W
1/4HP

250-1800

32

335

110

130

185

255

248

225

15

55

47.5

65

16

160

3

M8







400W
1/2HP

250-1800

40

410

110

130

230

310

291

272

15

55

59

85

21

160

5

M8







750W
1HP

250-1800

50

490

130

165

280

390

372

342

18

82

74

92

25

200

5

M10







備註:配合IEC馬達為主 / AVAILABLE FOR IEC METRIC MOTOR.
