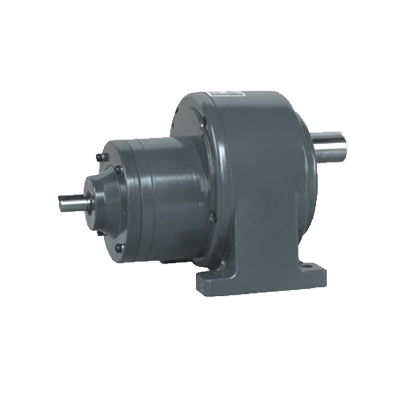

齒輪減速機
入力軸尺寸 / INPUT SHAFT
入力軸 SHAFT |
鍵槽 KEYWAY |
鍵 KEY |
||||
KW |
S1 h6 |
P1 |
W1 |
T1 |
Q1 |
SPEC' |
0.1 |
14 |
25 |
5 |
16.2 |
22 |
5*5*22 |
0.2 |
14 |
25 |
5 |
16.2 |
22 |
5*5*22 |
0.4 |
16 |
30 |
5 |
18.2 |
27 |
5*5*27 |
0.75 |
19 |
40 |
6 |
21.7 |
35 |
6*6*35 |
出力軸尺寸 / OUTPUT SHAFT
出力軸 SHAFT |
鍵槽 KEYWAY |
鍵 KEY |
|||
Sh6 |
P |
W |
T |
Q |
SPEC' |
∮28 |
45 |
7 |
31.1 |
40 |
7*7*40 |
∮32 |
55 |
10 |
35.5 |
50 |
10*8*50 |
∮40 |
65 |
10 |
43.5 |
60 |
10*8*60 |
∮50 |
80 |
14 |
54 |
75 |
14*9*75 |

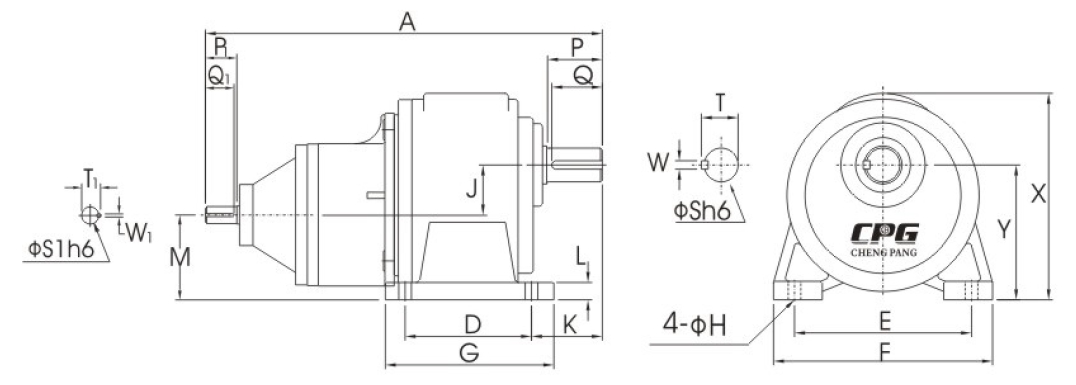

尺寸表 / Dimension
單位(MM)
馬力 KW |
減速比 RATIO |
型番 SIZE(S) |
A |
D |
E |
F |
G |
H |
J |
K |
L |
M |
X |
Y |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
100W |
250-1800 |
28 |
290 |
90 |
140 |
178 |
120 |
12 |
39 |
68 |
17 |
77 |
178 |
116 |
|||
200W |
250-1800 |
32 |
340 |
130 |
170 |
210 |
165 |
13 |
47.5 |
70 |
23 |
92.5 |
212 |
140 |
|||
400W |
250-1800 |
40 |
455 |
150 |
210 |
265 |
198 |
15 |
59 |
89 |
24 |
103 |
250 |
162 |
|||
750W |
250-1800 |
50 |
515 |
170 |
265 |
325 |
238 |
18 |
74 |
120 |
31.5 |
126 |
308 |
200 |
