行星減速機
DN高荷重型

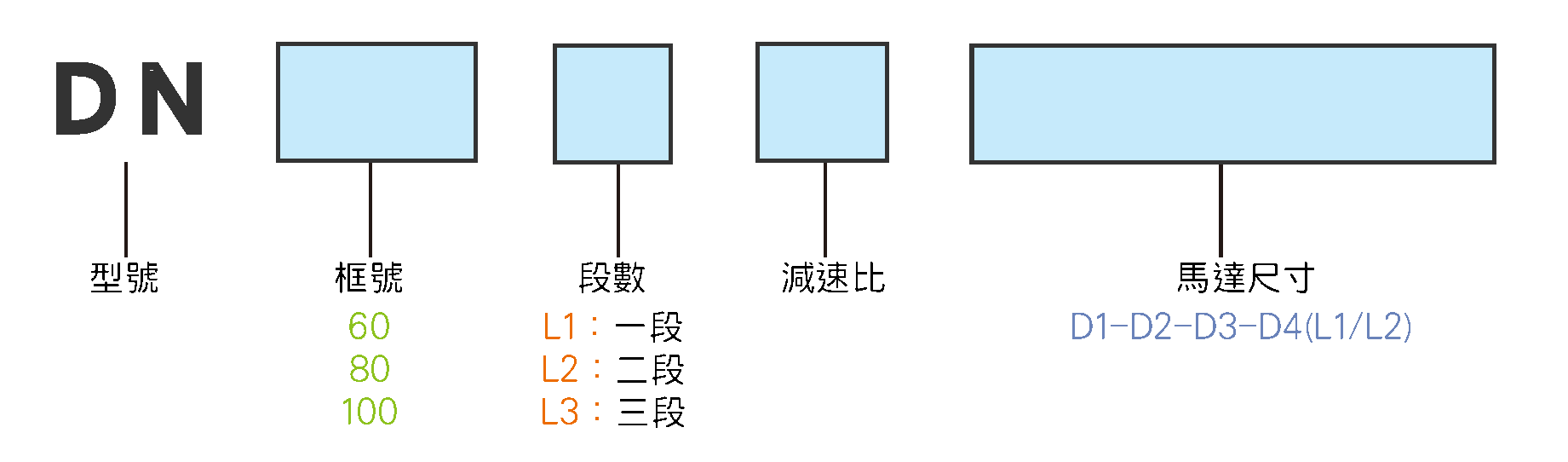

詳細說明

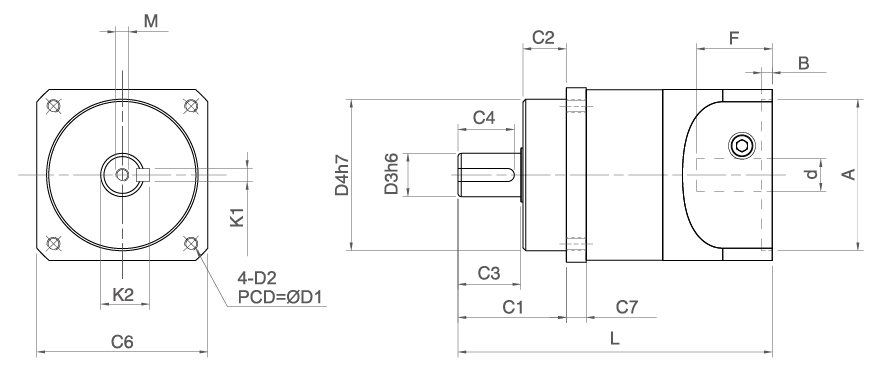

尺寸表 / Dimension
單位(mm)
|
規 格 Dimension |
D1 |
D2 |
※ D3 |
D4 |
C1 |
C2 |
C3 |
C4 |
C6 |
C7 |
L |
M |
K1 |
K2 |
d |
△ A |
B |
△ F |
配 伺 服 馬 達 With servo motor |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
|
DN060 |
L1 |
70 |
M5xP0.8 |
16(12~16) |
50 |
32 |
11 |
20 |
18 |
62 |
13.5 |
116 |
M4xP0.7x15 |
5 |
18 |
≤14 |
30~50 |
6 |
≤32 |
14-50-70-M5 |
|
|
|
|
L2 |
135.5 |
14-50-70-M5 |
|
|
|
||||||||||||||||||
|
DN080 |
L1 |
90 |
M6xP1.0 |
19(18~22) |
70 |
50 |
20 |
29 |
25 |
79 |
9 |
145.5 |
M6xP1.0x15 |
6 |
21.5 |
≤24 |
50~70 |
6 |
≤35 |
19-70-90-M6 |
|
|
|
|
L2 |
176 |
19-70-90-M6 |
|
|
|
||||||||||||||||||
|
DN100 |
L1 |
115 |
M8xP1.25 |
24(22~30) |
90 |
55 |
14 |
40 |
35 |
98 |
15.4 |
165.5 |
M6xP1.0x20 |
8 |
27 |
≤28 |
50~80 |
8 |
≤47 |
19-70-90-M6 |
|
|
|
|
L2 |
194 |
19-70-90-M6 |
|
|
|
||||||||||||||||||
※：減速機出力軸，可為客戶定製大小和長短。
△：此記號表示之特殊尺寸，按客戶需求和伺服馬達不同而有所變動。
註：三段不在此表中，如有需要請和我們的銷售人員聯絡。
技術資料
|
規 格 |
段 數 / 減 速 比 |
DN060 |
DN080 |
DN100 |
|
|
額定輸出扭矩[Nm] |
9/10/12/15/21/30/36 |
40 |
115 |
147 |
|
|
4/16/20/40/200 |
50 |
135 |
176 |
||
|
5/25/50/100/250 |
44 |
132 |
174 |
||
|
7/28/35/49/70 |
42 |
126 |
163 |
||
|
瞬間最大輸出扭矩[Nm] |
1、2、3 stage |
三倍額定輸出扭矩 |
|||
|
段數 |
1 stage |
4/5/7/9/10 |
|||
|
2 stage |
12/15/16/20/21/25/27/28/30/35/36/40/45/49/50/63/70/81/90 |
||||
|
3 stage |
100/200/250 |
||||
|
額定輸入轉速[rpm] |
1、2 stage |
5000 |
4000 |
4000 |
|
|
背隙[arcmin] |
1 stage |
≤10 |
≤10 |
≤10 |
|
|
2 stage |
≤12 |
≤12 |
≤12 |
||
|
扭轉剛性[Nm/arcmin] |
1、2 stage |
7 |
8 |
27 |
|
|
容許徑向力[N] A |
1、2 stage |
1800 |
2600 |
4200 |
|
|
容許軸向力[N] A |
1、2 stage |
900 |
1300 |
2100 |
|
|
滿載時使用效率[%] |
1 stage |
≥97 |
|||
|
2 stage |
≥94 |
||||
|
使用壽命[hr] B |
1、2 stage |
20000 |
|||
|
重量[kg] |
1 stage |
1.2 |
2.3 |
4.1 |
|
|
2 stage |
1.5 |
3.1 |
5.2 |
||
|
噪音值[dB] C |
1、2、3 stage |
58 |
59 |
60 |
|
|
使用溫度範圍[°C] |
1、2、3 stage |
-15°C~+90°C |
|||
|
防護等級 |
1、2、3 stage |
IP64 |
|||
|
潤滑油 |
1、2、3 stage |
人工合成潤滑油 |
|||
|
轉動慣量[kg*cm2] |
段 數 |
減速比 |
|
||
|
1 |
4 |
0.093 |
0.52 |
0.85 |
|
|
5 |
0.078 |
0.45 |
0.74 |
||
|
7 |
0.072 |
0.42 |
0.69 |
||
|
9 |
0.065 |
0.40 |
0.65 |
||
|
10 |
0.064 |
0.39 |
0.64 |
||
|
2 |
12 |
0.127 |
0.72 |
1.18 |
|
|
15 |
0.123 |
0.71 |
1.16 |
||
|
16 |
0.088 |
0.50 |
0.82 |
||
|
20 |
0.075 |
0.44 |
0.72 |
||
|
21 |
0.112 |
0.64 |
1.05 |
||
|
25 |
0.075 |
0.44 |
0.72 |
||
|
28 |
0.071 |
0.42 |
0.69 |
||
|
30 |
0.063 |
0.38 |
0.62 |
||
|
35 |
0.070 |
0.41 |
0.67 |
||
|
40 |
0.064 |
0.39 |
0.64 |
||
|
49 |
0.070 |
0.41 |
0.67 |
||
|
50 |
0.063 |
0.39 |
0.64 |
||
|
70 |
0.063 |
0.38 |
0.62 |
||
|
3 |
100 |
0.075 |
0.44 |
0.72 |
|
A.最大加速輸入轉速作用於輸入軸中心位置。
B.連續運轉使用壽命為10,000小時。
C.減速比越小、或轉速越高時，噪音值越大。(1500RPM，無負載，減速比=10)
D.DN系列，沒有製作3比減速比。
註1：100比用三段(L3)樣式，強度比二段(L2)更佳。
