行星減速機
HRP275-H中空旋轉平台
詳細說明

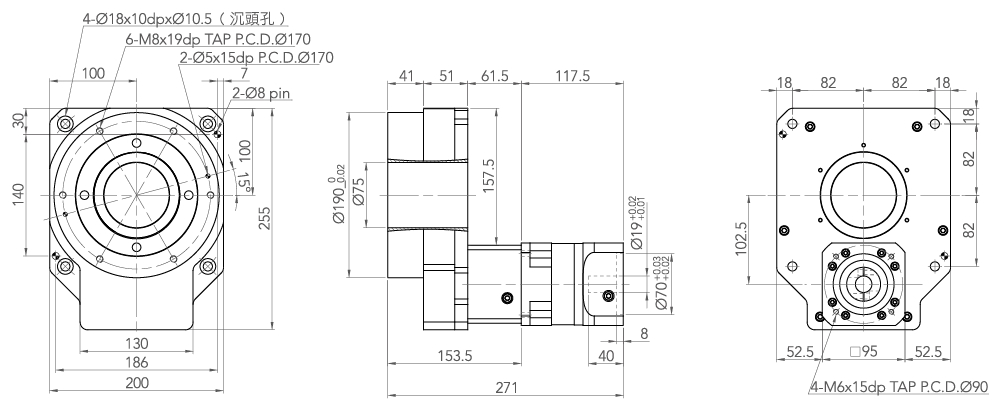

尺寸圖 / Dimension
|
規 格 Dimension |
配 伺 服 馬 達 With servo motor |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
HRP275-H |
19-70-90-M6 |
|
|
|
技術資料
|
產 品 型 號 |
HRP275-H |
|
旋轉平台軸承 |
圓錐滾子軸承 |
|
容許轉矩 N.m |
80 |
|
容許推力載重 kgf |
800 |
|
精度壽命 hrs. |
20000 |
|
允許轉速 RPM |
200(盤面) |
|
減速比 |
30、40、50、70、100 |
|
重覆精度 arc-sec |
≦60 |
|
定位精度 arc-min |
≦2 |
|
旋轉平台平行度 mm |
≦0.02 |
|
旋轉平台同心度 mm |
≦0.015 |
|
保護等級 |
IP40 |
|
重量 kg |
24 |
